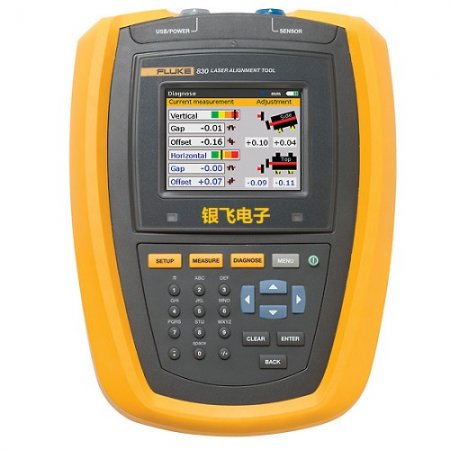

Fluke830

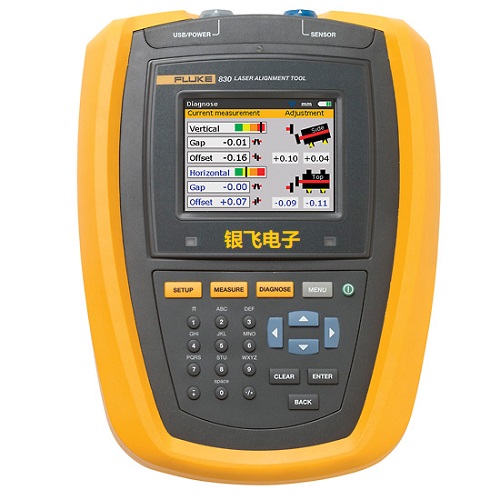

Fluke830激光轴对中仪借助这种精确的激光轴对中工具,从用户的轴驱动系统中获得更多收益,该工具有助于减少联轴器、轴承和密封件的磨损,从而降低工厂运营和维护成本。这种对中工具快速、简单且功能强大,几乎可以应对任何主流机器对中挑战。 带有蓝牙功能的 Fluke 830/BT这款激光轴对中工具坚固可靠,具有增强的用户界面和更高的数据准确性。这款激光轴对中工具易于使用且具有直观的用户界面,可执行复杂的对中计算并提供准确且可重复的测量......
产品描述
Fluke830激光轴对中仪借助这种精确的激光轴对中工具,从用户的轴驱动系统中获得更多收益,该工具有助于减少联轴器、轴承和密封件的磨损,从而降低工厂运营和维护成本。这种对中工具快速、简单且功能强大,几乎可以应对任何主流机器对中挑战。
带有蓝牙功能的 Fluke 830/BT这款激光轴对中工具坚固可靠,具有增强的用户界面和更高的数据准确性。这款激光轴对中工具易于使用且具有直观的用户界面,可执行复杂的对中计算并提供准确且可重复的测量结果。
Fluke830激光轴对中仪产品概述
Fluke830激光轴对中仪易于使用的工具,用于精确对准旋转轴,采用单激光测量技术,减少间隙误差并提高精度,提供直观的引导式用户界面,以快速轻松地完成机器对中,包括罗盘测量模式,可使用激活的电子测斜仪进行灵活、可靠和可重复的测量。
Fluke830激光轴对中仪是在用户的设施中精确对准旋转轴的理想测试工具。
这是一个众所周知的事实:所有旋转机械都容易出现偏差。如果用户仍在使用尺子和千分表来确保用户的旋转机械正确对齐,用户每年可能会损失数千美元的更换轴承成本、数小时的不必要维修时间以及严重的计划外停机时间,更不用说休假了用户机器的使用寿命。
Fluke830激光轴对中仪易于使用,可为用户提供快速、准确和可操作的答案,使用户的工厂保持正常运行。谈到激光轴对中,数据很好,但答案更好。
与使用直尺法或千分表不同,Fluke830会为用户执行复杂的对中计算,这意味着用户将获得快速对中机器并让用户的工厂快速启动和运行所需的答案。增强的用户界面提供易于理解的结果,不需要广泛的对中知识和独特的“一体化”结果屏幕,可以实际显示耦合结果和英尺校正(垂直和水平),使用户很容易采取纠正措施。
由于机器停机代价高昂,因此测试的可重复性至关重要。Fluke830使用获得专利的单激光精密对准系统,可提供准确且可重复的测量结果,因此用户可以放心,用户正在正确解决未对准问题。
主要特性
- 单一激光测量技术 意味着反向间隙错误减少,进而达到更好的数据准确性
- 直观的引导式用户界面 能快捷并轻松地完成机器对中
- 罗盘测量模式 使用有效的电子倾斜计实现灵活、可靠和可重复的测量
- 动力机器公差检查 提供持续的对中调整评估,这样,用户就能知道机器何时处于可接受的范围内
- 独有的扩展模式 通过增加激光探测器的实际大小来处理所有不对中的情况
- 数据保护 通过自动保存数据和恢复功能确保用户能在需要时使用数据。
Fluke830激光轴对中仪产品规格
计算机 | |
中央处理器 | 以 312 MHz 运行的英特尔 XScale PXA270 |
记忆 | 64 MB 内存,64 MB 闪存 |
展示 | 类型:TFT,透射式(阳光下可读),65,535 色,背光 LED |
集成光传感器,可根据照明条件自动调整显示屏亮度,从而延长电池寿命 | |
分辨率:320 x 240 像素; 尺寸:89 毫米(3.5 英寸)对角线 |
|
键盘元素:设置、测量、诊断、菜单、清除、回车、后退键、导航光标十字、 字母数字键盘和开/关按钮 |
|
LED指示灯 | 用于激光状态和对准条件的多色 LED |
用于电池状态的多色 LED | |
电源 |
集成锂离子聚合物可充电电池:7.4 V/2.6 Ah(用于可选计算机), 典型工作时间为 17 小时 (基于 33% 测量、33% 计算和 33%“睡眠”模式的工作周期) |
对外接口 | USB主机和USB设备(从机) |
集成无线通信,Class 1,发射功率 100 mW | |
用于传感器的 RS232(串行) | |
交流适配器/充电器插座 | |
环境保护 | IP 65(防尘防水喷雾),防震 |
相对湿度 10% 至 90% | |
工作温度 | -10°C 至 50°C(14°F 至 122°F) |
贮存温度 | -20°C 至 60°C(-4°F 至 140°F) |
方面 | 220 毫米 x 165 毫米 x 45 毫米(8.7 英寸 x 6.5 英寸 x 1.8 英寸) |
重量 | 742 克(1.64 磅) |
传感器 | |
测量原理 | 同轴反射激光束 |
环境保护 | IP 67(潜水、防尘) |
环境光保护 | 是的 |
贮存温度 | -20°C 至 80°C(-4°F 至 176°F) |
工作温度 | 0°C 至 55°C(32°F 至 131°F) |
方面 | 107 毫米 x 70 毫米 x 49 毫米(4 1/4 英寸 x 2 3/4 英寸 x 2 英寸) |
重量 | 177 克(6 1/2 盎司) |
激光 | 类型:Ga-Al-As半导体激光器 |
波长(典型值)675 nm(红色,可见光) | |
安全等级:2 级,FDA 21 CFR 1000 和 1040 | |
光束功率:< 1 mW | |
安全预防措施:请勿直视激光束 | |
探测器 |
测量区域:无限,可动态扩展 (美国专利6,040,903) |
分辨率:1μm;准确度(平均):> 98% | |
测斜仪 | 测量范围:0°至360°;分辨率:< 1° |
棱镜 | |
类型 | 90°屋脊棱镜;准确度(平均):> 99% |
环境保护 | IP 67(潜水、防尘) |
工作温度 | -20°C 至 60°C(-4°F 至 140°F) |
贮存温度 | -20°C 至 80°C(-4°F 至 176°F) |
方面 | 100 毫米 x 41 毫米 x 35 毫米(4 英寸 x 1 5/8 英寸 x 1 3/8 英寸) |
重量 | 65 克(2 1/2 盎司) |
手提箱 | |
方面 | 565 毫米 x 343 毫米 x 127 毫米(22 1/4 英寸 x 13 1/2 英寸 x 5 英寸) |
重量,包括所有标准件 | 5.6 千克(12.3 磅) |
Fluke830激光轴对中仪装箱清单
- Fluke830激光轴对中仪
- 集成无线功能的激光传感器
- 激光棱镜
- 带 150 毫米支撑柱的链式安装支架 (2x)
- 300 毫米支撑柱 (4x)
- 超细纤维清洁布
- 电脑线
- USB驱动器
- USB 驱动器电缆
- 卷尺
- 电源适配器
- 说明书和手提箱
只需三个简单步骤即可评估对准情况,Fluke810可帮助您定位和诊断常见机械问题,并通过三个简单步骤确定维修操作的优先级:
1、设置:逐步输入机器尺寸。
2、测量:旋转轴并接收即时测量验证。
3、诊断:给出了实际的校正数字以及 4 级颜色严重度等级,指示您的机器是否未对准处理严重偏差
当机器超出可接受的公差时,可能很难获得准确的对准读数。对于这些严重的未对准问题,Fluke 830 使用独特的“扩展”模式,通过自动增加有效传感器测量区域来提高测量精度。增加传感器测量区域几乎可以让 Fluke 830 快速解决严重的未对准问题,而无需执行初始粗略对准。
附加功能和优势:
立式和法兰式机器的时钟模式
Machine Flip 在屏幕上翻转机器图像,以进行有障碍物的对齐作业
恢复模式以保存您的工作并在同一步骤返回(任何时候您需要)文章来源于Fluke830激光轴对中仪
