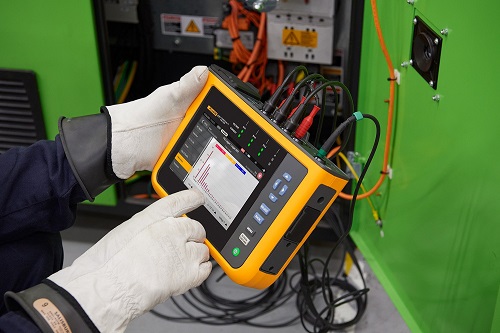

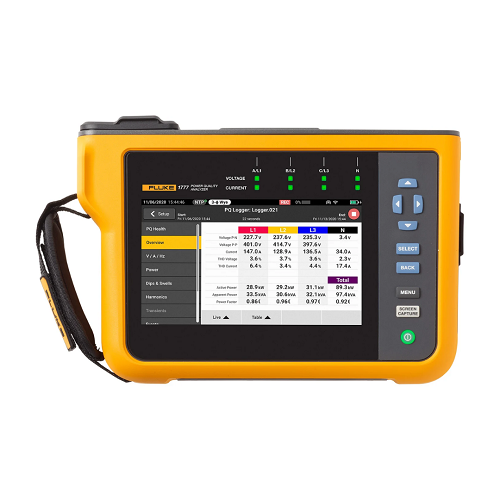

Fluke1773,1775和1777三相电能质量分析仪
Fluke1773、1775和1777三相电能质量分析仪 。Fluke1773、1775和1777三相 电能质量分析仪 概述: 自动测量。更大的灵活性。更好的电能质量故障排除 。Fluke1773、1775和1777三相电能质量分析仪消除了电能质量记录、故障排除和分析的复杂性。1770系列专为更快、更轻松地执行电能质量研究而设计,提供自动测量、简单易懂的用户界面和设置、一流的规格以及简化的报告平台。该仪器也可以直接从测量电路供电,无需寻找电源插座或使用冗长的延长线 使用 Fluke1773 、......
产品描述
Fluke1773、1775和1777三相电能质量分析仪。Fluke1773、1775和1777三相电能质量分析仪概述:自动测量。更大的灵活性。更好的电能质量故障排除。Fluke1773、1775和1777三相电能质量分析仪消除了电能质量记录、故障排除和分析的复杂性。1770系列专为更快、更轻松地执行电能质量研究而设计,提供自动测量、简单易懂的用户界面和设置、一流的规格以及简化的报告平台。该仪器也可以直接从测量电路供电,无需寻找电源插座或使用冗长的延长线
使用Fluke1773、1775和1777,用户绝不会错过关键的电能质量事件——从高达 8 kV 的快速瞬变、高达 30 kHz 的谐波、骤降和骤升,以及电压、电流和功率测量你来表征你的电气系统。
自动测量捕获
无论用户是执行快速系统检查还是详细的电能质量研究,一致的数据都是关键。Fluke1770系列提供独特的自动测量捕获系统,有助于确保用户每次都收集到正确的数据,同时仍让用户可以根据需要灵活地选择和调整特定参数。默认情况下会捕获 500 多个电能质量参数,引导式设置使用户可以轻松地为用户正在使用的系统选择正确的参数。使用 Fluke Energy Analyze Plus 软件可即时查看、下载和共享记录的数据,因此用户无需等待完成会话即可查看结果或分析数据。
终极测量信心
Fluke1773、1775和1777电能质量分析仪是二合一设备,将电能质量表的故障排除功能与独立电能质量分析仪的强大分析和记录功能结合在一个易于使用的单一设备中, 手持设备。
“PQ Meter”功能可让用户立即访问现场的实时屏幕数据,以便用户在排除故障时快速识别潜在问题。详细的“PQ 记录和分析”功能通过指导用户完成设置过程确保用户每次都捕获正确的数据,从而消除了执行电能质量研究的复杂性。将这些测量模式与独特的测量连接自动更正功能相结合,用户可以确信,用户永远不必担心返回进行第二次测量——即使用户在开始时不确定要寻找什么。
具有易于创建报告的强大分析软件
Fluke1773、1775和1777电能质量分析仪标配有功能强大的 Fluke Energy Analyze Plus 软件,旨在消除其他多功能应用软件带来的麻烦。Energy Analyze Plus 可帮助用户开箱即用地评估电能质量数据,无需大量培训。
Energy Analyze Plus 使下载、分析、跟踪和报告电能质量和能源数据比以往任何时候都更加容易。快速将结果与历史值进行比较,根据行业规范进行基准测试,将测量数据与当地条件进行比较,并更全面地了解整个设施中发生的情况,即使数据仍在收集中也是如此。Energy Analyze Plus 为 Fluke 1730、1740 和 1770系列电能记录仪和电能质量分析仪提供统一支持。
通过 PC 应用软件进行“车间内”和“现场”设置和下载
使用 USB 记忆棒、WiFi、LTE、有线以太网或 USB 数据线进行简单的数据下载
通过自动报告分析能源消耗和电能质量健康状况的每一个测量细节
一键式报告创建符合 EN 50160、IEEE 519、GOST 33073 IEC 61000-2-2 等标准的标准化报告,或以 PQDIF 或 NeQual 兼容格式或 CSV 格式导出数据以供第三方软件使用
高级分析允许用户选择任何可用的记录参数并创建高度自定义的测量视图以实现高级数据关联
高速电压瞬变捕捉
瞬变每天都会对原本健康的系统产生负面影响,并且不能低估它们损坏设备的可能性。无论用户的系统正在经历脉冲瞬变还是振荡瞬变,结果都可能是毁灭性的,并导致从绝缘故障到整个设备故障的问题。Fluke 1775和 Fluke1777结合了先进的瞬态捕获技术,可帮助用户清楚地识别高速电压瞬态,因此用户拥有阻止它们发生的所需数据。Fluke 1775电能质量分析仪具有 1MHz 的采样能力,可以捕获快速瞬变,而 Fluke1777电能质量分析仪具有 20MHz 的采样能力,可以非常详细地捕获很快的瞬变。
文章来源于Fluke1773、1775和1777三相电能质量分析仪
规格:Fluke1773、1775和1777三相电能质量分析仪
三相电能质量分析仪主要特征
电压输入 | |
---|---|
输入数 | 4 个输入、3 相和以 PE 为参考的中性点(5 个连接器) |
测量类别 | 1000 伏 CAT III / 600 伏 CAT IV |
很大输入电压 | 1000 V rms / 1000 V dc (1700 Vpk) |
标称电压范围 |
Y 形和单相:可变 (50 V – 1000 V) 三角形:可变 (100 V – 1000 V)标称电压 (V din ) 100 V – 690 V 符合 IEC 61000-4-30 A 类标准 |
输入阻抗 | PP 和 PN 之间为 10 MΩ,P-PE 和 N-PE 之间为 5 MΩ |
带宽 | DC 至 30 kHz 用于 PQ 测量,不包括瞬变 |
解析度 | 24位同步采样 |
采样频率 | 50/60 赫兹时为 80 kS/s |
缩放 | 1:1,可变电压互感器 |
电压瞬变 | |
---|---|
测量范围 | ±8kV |
采样率 |
1775:1 毫秒/秒 1777:1 毫秒/秒,20 毫秒/秒 |
带宽 | 直流至 1 MHz |
扳机 | 可调触发电平。在 > 1.5 kHz 的高频分量上触发 |
解析度 | 14位同步采样 |
电流输入 | ||
---|---|---|
输入数 | 4 个输入 3 相和中性线,范围自动选择连接的传感器 | |
范围 | 空调 |
1 A 至 1500 A,带 i17XX-FLEX1500 12 1 A 至 1500 A,带 i17XX-FLEX1500 24 3 A 至 3000 A,带 i17XX-FLEX3000 24 6 A 至 6000 A,带 i17XX-FLEX6000 36 40 mA 至 40 A,带钳位 i40s-EL 4 A 至 400 A,带夹具 i400s-EL |
直流电 | 20 A 至 2000 A,带 80i-2010-EL 钳 | |
带宽 | 直流至 30 kHz | |
解析度 | 24位同步采样 | |
采样频率 | 50/60 赫兹时为 80 kS/s | |
缩放 | 1:1,可变 | |
输入电压 |
钳位:50 mV / 500 mV rms;CF 2.8 罗氏线圈:50 Hz 时 15 mV / 150 mV rms,60 Hz 时 18 mV / 180 mV rms;CF 4 全部在标称探头范围内 |
|
输入阻抗 | 11千欧 |
辅助输入 | |
---|---|
有线连接 17XX-AUX 适配器 | |
输入数 | 2个 |
输入范围 |
直接: 0 V dc 至 ± 10 V dc 0 V 至 1000 V dc |
输入阻抗 | 直接:2.92 MΩ |
比例因子 | 格式:mx + b(增益和偏移)用户可配置 |
显示单位 | 用户可配置(很多 8 个字符,例如 °C、psi 或 m/s) |
数据采集电压电流 | |
---|---|
输入市电频率 | 直流,50/60 赫兹 15 %(42.5 赫兹 ... 57.5 赫兹,51 赫兹 ... 69 赫兹) |
拓扑结构 |
1-φ, 1-φ IT, 分相, 3-φ delta, 3-φ wye IT, 3-φ Aron/Blondel (2 element delta), 3-φ delta open leg, 3-φ high leg delta |
数据存储 |
Fluke1773/1775:8 GB 内置(可使用 microSD 卡扩展) Fluke1777:32 GB microSD 卡(已安装) |
内存大小 |
典型的 8 周 10 次记录会话,间隔为 1 分钟,记录 100 个事件。 可能的记录会话数和记录周期取决于用户要求 |
实时准确度 |
内部:3 ppm(每天 0.26 秒,每月 8 秒) NTP(互联网时间):取决于互联网延迟,典型 < 0.1 秒绝对到 UTC GPS:< 1 毫秒绝对到 UTC |
趋势区间 | |
---|---|
测量参数 | 参见操作手册 |
趋势区间 |
用户可选择:1 秒、3 秒、5 秒、10 秒、30 秒、 1 分钟、5 分钟、10 分钟、15 分钟、30 分钟 |
平均间隔很小值/很大值 |
电压、电流:½ 周期 RMS (50 赫兹时为 20 毫秒,60 赫兹时为 16.7 毫秒) 辅助、电源:200 毫秒 |
总谐波失真 | 电压和电流的 THD 是根据 50 次谐波计算的 |
电能质量测量 | ||
---|---|---|
测量参数 | 参见操作手册 | |
谐波 |
h0 … h50 % fund 和 RMS 电压、电流和功率 电压和电流的相角高达 h11 |
|
间谐波 |
ih0 ... ih50 % fund 和 RMS 电压和电流 |
|
超谐波 |
2–9 kHz,200 Hz bins 9–30 khz,2 kHz bins 电压和电流均方根 |
|
谐波测量法 |
符合 IEC 61000-4-7 的分组、子分组和单一谐波分档。 根据配置的 PQ 标准或用户配置自动选择方法。 |
|
总谐波失真 | 计算多达 50 个谐波(取决于所选的 PQ 标准) | |
电源信号 | 110 Hz 至 3000 Hz 范围内的 2 个频率 | |
事件 | 电压 | 骤降、骤升、中断、快速电压变化、电源信号、波形偏差、瞬变 |
当前的 | 浪涌电流 | |
触发录音 |
10 秒的半周期电压和电流 RMS 10/12 周期的电压和电流波形 电源信号:电源信号电压的 200 毫秒 RMS 长达 120 秒 瞬变:电压波形 (Fluke1777:1 MS/s 或 20 MS /s,500,000 点, Fluke 1775:1 MS/s,25,000 点) |
符合标准 | |
---|---|
电功率 | IEEE 1459 |
谐波 |
IEC 61000-4-7:1 类 IEEE 519(短时和极短时谐波) |
闪烁 | IEC 61000-4-15 F1 级 |
电能质量 | IEC 61000-4-30 A 类,IEC 62586 PQI-A-PI |
电能质量合规 | EN 50160 + GOST + NEQUAL + 网络代码 + FOL |
接口 | |
---|---|
以太网 | 1 Gbit/s 1000BASE-T |
USB A型 |
USB 2.0 高速 USB 闪存驱动器传输测量数据、 固件更新和许可证安装。很大限度。电源电流:500毫安 |
USB-C |
USB 2.0 高速数据下载到 PC 和校准 (需要 USB A 型到 USB-C 或 USB-C 到 USB-C 电缆) 分析仪的辅助电源(需要 USB C 电源适配器 PD 2.0 或更高,9 V 1.8 A支持) USB 3.0超高速USB-C闪存驱动器传输测量数据、 固件更新和许可证安装。很大限度。电源电流:900毫安 |
WiFi/蓝牙模块1 |
802.11 ac 2.4 GHz / 5 GHz,支持并发接入点和客户端模式 蓝牙 5.0/BLE 天线:内部和外部2 |
LTE/4G模组3 |
LTE-A Cat 12 全球 LTE-A 和 UMTS/HSPA+ 覆盖 天线:外部2 |
全球定位系统 | 用于连接 GPS/GLONASS 2的 GNSS 天线的 MCX 连接器 |
1 不适用于 177X/BASIC 版本 2 需要 5m 延长电缆,Fluke p/n 5263915 3 可用性和支持的供应商因国家/地区而异。请咨询用户当地的 Fluke 代表。 |
电测精度
范围 | 范围 | 解析度 |
参考条件下的固有精度 % of reading + % of full scale |
|
---|---|---|---|---|
电压 | 1000伏 | 0.1伏 |
标称电压的 0.1%, 符合 IEC 61000-4-30 A 类1、 2 ± (0.04% + 0.004% ) 3 |
|
电压骤降和骤升 | – | 0.1伏 | Vnom 1,2的 0.2 % | |
电压瞬变 | ±8kVpk | – | ±5 % +0.25 %) | |
电压谐波/间谐波 | 100% | 0.1 % / 0.1 毫伏 |
≥1 % Vnom 1: 读数的 ±2.5 %。 <1 % Vnom1: ±0.025 Vnom |
|
电压总谐波失真 | 100% | 0.1 % / 0.1 伏 | ±(2.5 % + 0.5 %) | |
电压失真 2-9 kHz | 很大 100 伏 | 0.1毫伏 | ±(2.5 % + 0.1 V) | |
电压失真 9-30 kHz | 很大 100 伏 | 0.1毫伏 | ±(2.5 % + 0.1 V) | |
电流 (罗氏钳位模式) |
带 iFlex 1500 A、 i17XX- FLEX1500 24 |
150 安 1500 安 |
0.01% 0.1安 |
±(1 % + 0.02 %) |
带 iFlex 3000 A、 i17XX- FLEX3000 24 |
300 安 3000 安 |
0.01 安 0.1 安 |
±(1 % + 0.03 %) | |
带 iFlex 6000 A、 i17XX- FLEX6000 36 |
600 安 6000 安 |
0.1 安 1 安 |
±(1.5 % + 0.03 %) | |
带交流钳 40 A, i40s-EL |
4 安 40 安 |
0.001 安 0.01 安 |
±(0.7 % + 0.02 %) | |
带交流钳 400 A, i400s-EL |
40 安 400 安 |
0.01 安 0.1 安 |
±(2 % + 0.2 %) ±(0.7 % + 0.1 %) |
|
带 AC/DC 钳位 2000 A, 80i-2010s-EL |
200 安 2000 安 |
0.01 安 0.1 安 |
±(0.8 % + 0.2 %) | |
当前很小值/很大值 | 100% | 由附件定义 | x2 的固有精度 | |
电流谐波/间谐波 | 100% | 0.1 % / 0.01 安 |
≥3 % Inom: rdg.4 的 ±2.5 % <3 % Inom: Inom 的 ±0.15 % |
|
电流总谐波失真 | 100% | 0.1% | ±(2.5 % + 0.5 %) | |
频率 | 42.5 赫兹…69 赫兹 | 0.001赫兹 | ±0.01 赫兹 | |
电压不平衡 | 100% | 0.1% | ±0.15 % | |
电流不平衡 | 100% | 0.1% | ±0.15 % | |
闪烁 Pinst, Pst, Plt | 0 到 20 | 0.01 | 5% | |
电源信号电压 |
高达 3 kHz Vnom 的 0-15 % |
0.1 伏 / 0.1 % |
1-3 % Vnom: Vnom 的 ±0.15 % 3-15 % Vnom: 读数的 ±5 %。 |
|
辅助输入 | ±10伏 | 0.1毫伏 | ±(0.2 % + 0.05 %) | |
1 标称电压范围为 100 V 至 690 V。也称为 Udin。 2 0 °C 至 45 °C:固有精度 x2。0 °C 至 45 °C 以外:固有精度 x3 3 仅适用于校准实验室 4 使用 iFlex 1500A、I17XX-FLEX1500 24 |
电力/能源
范围 | 直接输入1 | 夹具 i40S-EL |
---|---|---|
功率范围 W、VA、var |
钳位:50 mV / 500 mV Rogowski:15 mV / 150 mV |
4 安 / 40 安 |
钳位:50 W / 500 W Rogowski:15 W / 150 W |
4 千瓦 / 40 千瓦 | |
很大限度。分辨率 W, VA, var | 0.1瓦 | 1 瓦 / 10 瓦 |
相位(电压到电流)1 | ±0.2 ° | ±1 ° |
范围 |
iFlex 1500A, I17XX-FLEX1500 24 |
iFlex 3000A, I17XX-FLEX3000 |
iFlex 6000A, I17XX-FLEX6000 |
---|---|---|---|
功率范围 W、VA、var | 150 安 / 1500 安 | 300 安 / 3000 安 | 600 安 / 6000 安 |
150 千瓦 / 1.5 兆瓦 | 300 千瓦 / 3 兆瓦 | 600 千瓦 / 6 兆瓦 | |
很大限度。分辨率 W, VA, var | 0.1千瓦/1千瓦 | 1千瓦/10千瓦 | 1 千瓦 / 10 千瓦 |
范围 | I17XX-FLEX1500 24 | I17XX-FLEX3000 | I17XX-FLEX6000 | |
---|---|---|---|---|
有功功率P | PF≥0.99 | 150 安 / 1500 安 | 300 安 / 3000 安 | 600/6000 安 |
1.2% + 0.005% | 1.2 % + 0.0075 % | 1.7 % + 0.0075 % | ||
有功电能 E a |
0.1≤PF <0.99 |
(1.2+√(1-PF 2 )/ (2 PF)) % + 0.005 % |
(1.2+√(1-PF 2 )/ (2 PF)) % + 0.0075 % |
(1.7+√(1-PF 2 )/ (2 PF)) % + 0.0075 % |
视在功率 S 视在能量 E ap |
0≤PF≤1 | 1.2% + 0.005% | 1.2 % + 0.0075 % | 1.7 % + 0.0075 % |
无功功率 Q 无功电能 E r |
0≤PF≤1 | 测量的视在功率/能量的 2.5 % | ||
额外的不确定性 (功率高范围 的百分比) |
VP-N > 250 伏 |
0.02% | 0.02% | 0.02% |
相位(电压到电流) | – | 0.28 ° | 0.28 ° | 0.28 ° |
1 标称电压范围为 100 V 至 690 V。也称为 Udin。 参考条件环境:23 °C ±5 °C,仪器运行至少 30 分钟,无外部电场/磁场,RH <65 % 输入条件:Cos Φ/PF=1,正弦信号 f=50/60 Hz,电源 120 V/230 V ±10 %。 电流和功率规格:输入电压>100V 输入电流 > 电流范围的 10 % 中心位置的夹具或罗氏线圈的初级导体 温度系数:高于 28 ° C 或低于 18 ° C每摄氏度增加 0.1 x 指定精度 |
一般规格
主要特征 | |
---|---|
保修单 |
分析仪:2 年(不包括电池) 附件:1 年(包括电池) |
校准周期 | 2年 |
尺寸(LXWX HD) | 28.0 厘米 x 19.0 厘米 x 6.2 厘米(11.0 英寸 x 7.5 英寸 x 2.4 英寸) |
重量 | 2.1 千克(4.6 磅) |
防盗保护 | 支持 Kensington 锁的插槽 |
环境指标 | |
---|---|
工作温度范围 | -10 ℃至50 ℃ |
储存温度范围 | -20 ℃至60 ℃ |
工作湿度 |
IEC 60721-3-3:3K5,修改后: -10 ° C 至 30 ° C:≤95%,无凝露或结冰 35 ° C:70% 40 ° C:55% 50 ° C:35% |
防护等级 | IEC 60529:IP50 |
振动 | IEC 60721-3-3 / 3M2 |
电源 | |
---|---|
电压范围 | 100 V – 600 V -15 % / +10 % (85 V … 660 V) |
能量消耗 | 很大限度。40伏安 |
电源频率 | 50/60 赫兹(42.5 赫兹…69 赫兹) |
UPS |
具有扩展温度范围的锂离子电池 BP1770,客户可更换 电池运行时间:1.5 小时 |
安全 | |
---|---|
一般的 | IEC 61010-1:污染等级 2 |
电源 |
过电压类别 IV 600 V 使用电源适配器 MA-C8:过电压类别 II 300 V |
测量 | IEC 61010-2-030:CAT IV 600 V,CAT III 1000 V |
海拔 2000 米至 4000 米 |
降额至: 电源: 使用 MA-C8 适配器的 IV 类 300 V:II 类 150 V 测量:CAT IV 300 V、CAT III 600 V、CAT II 1000 V |
三相电能质量分析仪标准配置与装箱清单
FLUKE-1773电能质量分析仪标准配置
装箱清单包括
- FLUKE-1773 电能质量分析仪
- I17XX-FLEX1500 24 iFLEX 1500A 24 IN (2.0M) 电流探头(四个一组)
- FLUKE-17XX 扁平电缆电压测试线 3-phase+N
- AC285 黑色鳄鱼夹(四个一组)
- AC285绿色鳄鱼夹
- 黑色 1M USB-C 数据线
- 电源线(美国、欧盟、英国、澳大利亚、巴西)
- FLK-17XX 0.18M测试线组
- 绿色测试线
- 电缆标记组(用于电压和电流)
- FLUKE-174X-MA-C8 墙上插座适配器
- Fluke1773/基本电能质量分析仪(无探头)
FLUKE-1773/BASIC,电能质量分析仪标准配置
装箱清单包括
- FLUKE-1773 电能质量分析仪
- FLUKE-17XX 扁平电缆电压测试线 3-phase+N
- AC285 黑色鳄鱼夹(四个一组)
- AC285绿色鳄鱼夹
- 黑色 1M USB-C 数据线
- 电源线(美国、欧盟、英国、澳大利亚、巴西)
- FLK-17XX 0.18M测试线组
- 绿色测试线
- 电缆标记组(用于电压和电流)
- FLUKE-174X-MA-C8 墙上插座适配器
FLUKE-1775,电能质量分析仪标准配置
装箱清单包括
- FLUKE-1775电能质量分析仪
- I17XX-FLEX1500 24 iFLEX 1500A 24 IN (2.0M) 电流探头(四个一组)
- FLUKE-17XX 扁平电缆电压测试线 3-phase+N
- AC285 黑色鳄鱼夹(四个一组)
- AC285绿色鳄鱼夹
- 黑色 1m USB-C 数据线
- 电源线
- FLK-17XX 0.18M测试线组
- 绿色测试线
- MP1-3R/1B 磁性探头组
- FLUKE-174X-HANGER 磁性挂件
- FLUKE-177X-4204, WI-FI/BLE 模块
- 电缆标记组(用于电压和电流)
- FLUKE-174X-MA-C8 墙上插座适配器
- 黑色软包
- Fluke 1775/基本电能质量分析仪(无探头)
FLUKE-1775/BASIC,电能质量分析仪标准配置
装箱清单包括
- FLUKE-1775电能质量分析仪
- FLUKE-17XX 扁平电缆电压测试线 3-phase+N
- AC285黑色鳄鱼夹
- AC285绿色鳄鱼夹
- 黑色 1m USB-C 数据线
- 电源线
- FLK-17XX 0.18M测试线组
- 绿色测试线
- 电缆标记组(用于电压和电流)
- FLUKE-174X-MA-C8 墙上插座适配器
- 黑色软包
FLUKE-1777,电能质量分析仪标准配置
装箱清单包括
- FLUKE-1777 电能质量分析仪
- I17XX-FLEX1500 24 iFLEX 1500A 24 IN (2.0M) 电流探头
- FLUKE-17XX 扁平电缆电压测试线 3-phase+N
- AC285黑色鳄鱼夹
- AC285绿色鳄鱼夹
- 黑色 1m USB-C 数据线
- 电源线
- FLK-17XX 0.18M测试线组
- 绿色测试线
- MP1-3R/1B 磁性探头组
- FLUKE-174X-HANGER 磁性挂件
- FLUKE-177X-4204, WI-FI/BLE 模块
- 电缆标记组(用于电压和电流)
- FLUKE-174X-MA-C8 墙上插座适配器
- FLUKE-1777 HARDCASE 滚动硬壳
- Fluke1777/基本电能质量分析仪(无探头)
FLUKE-1777/BASIC,电能质量分析仪标准配置
装箱清单包括
- FLUKE-1777 电能质量分析仪
- FLUKE-17XX 扁平电缆电压测试线 3-phase+N
- AC285黑色鳄鱼夹
- AC285绿色鳄鱼夹
- 黑色 1m USB-C 数据线
- 电源线
- FLK-17XX 0.18M测试线组
- 绿色测试线
- 电缆标记组(用于电压和电流)
- FLUKE-174X-MA-C8 墙上插座适配器
- FLUKE-1777 HARDCASE 滚动硬壳
