Fluke1736和1738三相电能质量记录仪
Fluke 1736 和 1738 三相电能质量记录仪 Fluke 1736 和 1738 三相电能记录仪内置 Fluke Connect 移动应用程序和桌面软件兼容性，可为用户提供实时做出关键电能质量和能源决策所需的数据。1736 和 1738 是进行能源研究和基本电能质量记录的理想测试工具，可自动捕获和记录 500 多个电能质量参数，因此用户可以更深入地了解优化系统可靠性和节能所需的数据。借助 Fluke 1738 Advanced Power Logger，用户可以使用增强的电能质量健康状况摘要 (EN50160) 功能执行高级分析，让......
产品描述

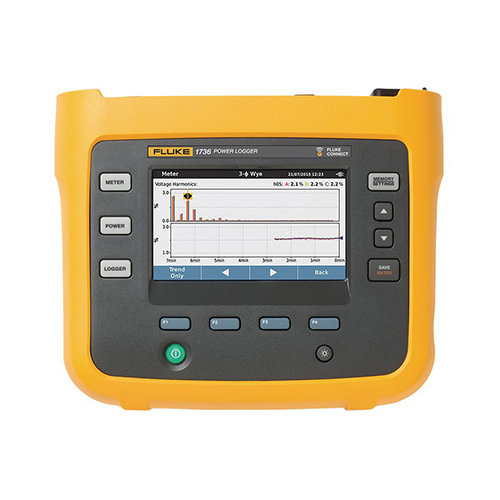

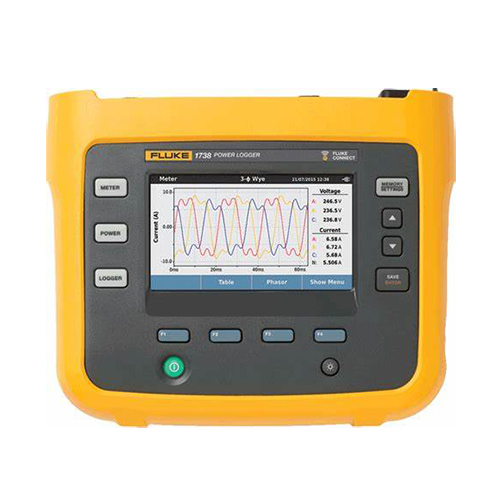

Fluke 1736 和 1738 三相电能质量记录仪
Fluke 1736 和 1738 三相电能记录仪内置 Fluke Connect® 移动应用程序和桌面软件兼容性，可为用户提供实时做出关键电能质量和能源决策所需的数据。1736 和 1738 是进行能源研究和基本电能质量记录的理想测试工具，可自动捕获和记录 500 多个电能质量参数，因此用户可以更深入地了解优化系统可靠性和节能所需的数据。借助 Fluke 1738 Advanced Power Logger，用户可以使用增强的电能质量健康状况摘要 (EN50160) 功能执行高级分析，让用户快速了解整个电气系统的健康状况。
优化的用户界面、灵活的电流探头和智能测量验证功能可让用户通过数字验证和纠正常见连接错误来减少测量错误，使设置比以往更容易，并降低了测量不确定性。通过 Fluke Connect® 应用程序远程访问数据并与用户的团队共享数据，这样用户就可以保持更安全的工作距离并实时做出关键决策，从而减少对防护设备、现场访问和签到的需求。用户还可以使用随附的Fluke Energy Analyze Plus 软件快速轻松地绘制图表和图表测量，以帮助识别问题并创建详细报告包裹。或者，用户可以创建 IEEE519 报告，让用户更深入地了解谐波水平、电压和电流失真以及负载电流（需要许可证）。
其他功能
- 在记录器、Fluke Connect 移动应用程序和桌面软件上或通过用户设施的 Wi-Fi 基础设施本地呈现数据
- 使用四个柔性电流探头（随附）测量所有三相和中性线
- 直接从被测电路为仪器供电
- 在记录会话期间和下载进行实时分析之前查看测量值
- 包括 1738 的事件波形快照和高分辨率 RMS 配置文件，以及日期、时间戳和严重程度，以捕获骤降、骤升和浪涌电流，并帮助查明电能质量问题的潜在根本原因
- 1738 还通过电能质量健康状况摘要提供对整体电气系统健康状况的快速洞察
- 提供明亮的彩色触摸屏显示器，便于现场分析和数据检查
- 通过快速、引导式的图形用户界面帮助用户每次捕获正确的数据
- 通过智能验证功能减少连接的不确定性
- 允许用户通过前面板或智能手机上的 Fluke Connect 应用程序完成现场设置
- 提供与其他支持 Fluke Connect 的设备完全集成的记录，以在 Fluke Connect 无线数字万用表或模块上同时记录多达两个额外的测量参数*
- 随附 Energy Analyze Plus 应用软件，可让用户分析能源消耗和电能质量健康状况的每个细节并创建自动化报告
记录很常见的参数
1736 和 1738 专为测量很关键的三相功率参数而设计，可以同时记录均方根电压、均方根电流、电压和电流事件、电压和电流 THD、高达 50 次谐波的电压和电流谐波、有功功率、无功功率、功率因数、有功电能、无功电能等。1736 和 1738 具有足够的内存来记录一年多的数据，可以发现间歇性或难以发现的问题，否则这些问题可能会被遗漏。
分析和报告
捕获记录的数据只是任务的一部分。获得数据后，用户需要创建有用的信息和报告，用户的组织或客户可以轻松共享和理解这些信息和报告。Fluke Energy Analyze Plus 软件使该任务尽可能简单。借助强大的分析工具和在几分钟内创建自定义报告的能力，用户将能够传达用户的发现并快速解决问题，从而优化系统可靠性和节约成本。
| Fluke1736和Fluke1738三相电能质量记录仪规格 | |||||
| 准确性 | |||||
| 范围 | 范围 | 解析度 |
参考条件下的固有精度 （读数的百分比 + 满量程的百分比） |
||
| 电压 | 1000伏 | 0.1伏 | ±(0.2% + 0.01%) | ||
| 电流：直接输入 | i17xx-flex 1500 12" | 150 安 | 0.1安 | ±(1% + 0.02%) | |
| 1500 安 | 1个 | ±(1% + 0.02%) | |||
| i17xx-flex 3000 24" | 300安 | 1个 | ±(1% + 0.03%) | ||
| 3000安 | 10安 | ±(1% + 0.03%) | |||
| i17xx-flex 6000 36" | 600 安 | 1个 | ±(1.5% + 0.03%) | ||
| 6000 安 | 10安 | ±(1.5% + 0.03%) | |||
| i40s-EL夹具 | 4个 | 1毫安 | ±(0.7% + 0.02%) | ||
| 40安 | 10毫安 | ±(0.7% + 0.02%) | |||
| 频率 | 42.5 赫兹至 69 赫兹 | 0.01赫兹 | ±(0.1%) | ||
| 辅助输入 | ±10 伏直流电 | 0.1毫伏 | ±(0.2% + 0.02%) | ||
| 电压很小值/很大值 | 1000伏 | 0.1伏 | ±(1% + 0.1%) | ||
| 当前很小值/很大值 | 由附件定义 | 由附件定义 | ±(5% + 0.2%) | ||
| 电压总谐波失真 | 1000% | 0.1% | ±0.5 | ||
| 电流总谐波失真 | 1000% | 0.1% | ±0.5 | ||
| 电压谐波 2 次至 50 次 | 1000伏 | 0.1伏 | ≥ 10 V：读数的 ±5% | ||
| < 10 伏：±0.5 伏 | |||||
| 电流谐波 2 次至 50 次 | 由附件定义 | 由附件定义 |
≥ 3% 的电流量程： ±5% 的读数 |
||
|
< 电流范围的 3%： 范围的 ±0.15% |
|||||
| 不平衡 | 100% | 0.1% | ±0.2 | ||
| 固有不确定度 ±（读数的百分比 + 量程的百分比）¹ | |||||
| 范围 | 影响量 | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
|
150 安 / 1500 安 |
300 安 / 3000 安 |
600 安 / 6000 安 |
4 安 / 40 安 |
||
| 有功功率P | PF≥0.99 |
1.2% + 0.005% |
1.2% + 0.0075% |
1.7% + 0.0075% |
1.2% + 0.005% |
| 有功电能 E a | PF≥0.99 |
1.2% + 0.005% |
1.2% + 0.0075% |
1.7% + 0.0075% |
1.2% + 0.005% |
| 视在功率 | 0≤PF≤1 |
1.2% + 0.005% |
1.2% + 0.0075% |
1.7% + 0.0075% |
1.2% + 0.005% |
| 表观能量 E ap | 0≤PF≤1 |
1.2% + 0.005% |
1.2% + 0.0075% |
1.7% + 0.0075% |
1.2% + 0.005% |
| 无功功率Q | 0≤PF≤1 | 实测视在功率的 2.5% | |||
| 无功能量 E r | 0≤PF≤1 | 实测视在功率的 2.5% | |||
| 功率因数PF | - | ±0.025 | |||
| 位移功率因数 | - | ±0.025 | |||
| DBF/余弦φ | - | ±0.025 | |||
|
范围百分比的 额外不确定性¹ |
V P-N >250 V | 0.015% | 0.0225% | 0.0225% | 0.015% |
|
¹范围 = 1000 V x Irange 参考条件：
|
|||||
| 电气规格 | |
| 电源 | |
| 电压范围 | 从测量电路供电时使用安全插头输入 100 V 至 500 V |
| 100 V 至 240 V，使用标准电源线 (IEC 60320 C7) | |
| 能量消耗 | 很大 50 VA（使用 IEC 60320 输入供电时很大 15 VA） |
| 效率 | ≥ 68.2%（符合能效规定） |
| 很大空载功耗 | < 0.3 W 仅当使用 IEC 60320 输入供电时 |
| 电源频率 | 50/60 赫兹±15% |
| 电池 | 锂离子 3.7 V，9.25 Wh，客户可更换 |
| 电池运行时间 | 标准操作模式下 4 小时，省电模式下长达 5.5 小时 |
| 充电时间 | < 6 小时 |
| 数据采集 | |
| 解析度 | 16位同步采样 |
| 采样频率 | 50/60 Hz 时为 10.24 kHz，与电源频率同步 |
| 输入信号频率 | 50/60 赫兹（42.5 至 69 赫兹） |
| 电路类型 |
1-φ, 1-φ IT, 分相, 3-φ delta, 3-φ wye, 3-φ wye IT, 3-φ wye balanced, 3-φ Aron/Blondel (2-element delta), 3-φ三角形开路，仅电流（负载研究） |
| 数据存储 | 内部闪存（用户不可更换） |
| 内存大小 | 典型的 8 周 10 次记录会话，间隔为 1 分钟和 500 个事件¹ |
| ¹可能的记录会话数和记录周期取决于用户要求。 | |
| 基本区间 | |
| 测量参数 |
电压、电流、辅助、频率、THD V、THD A、功率、功率因数、 基波功率、DPF、能量 |
| 平均间隔 |
用户可选择：1 秒、5 秒、10 秒、30 秒、1 分钟、5 分钟、10 分钟、 15 分钟、30 分钟 |
| 平均时间很小值/很大值 |
电压、电流：全周期 RMS 每半个周期更新一次 （根据 IEC61000-4-30 Aux，URMS1/2，功率：200ms |
| 需量间隔（电能表模式） | |
| 测量参数 | 能源（Wh、varh、VAh）、PF、很大需求、能源成本 |
| 间隔 | 用户可选择：5 分钟、10 分钟、15 分钟、20 分钟、30 分钟、关闭 |
| 电能质量测量 | |
| 测量参数 | 电压、频率、不平衡、电压谐波、THD V、电流、谐波、THD A、TDD |
| 平均间隔 | 10分钟 |
| 个别谐波 | 2 至 50 次谐波 |
| 总谐波失真 | 根据 50 次谐波计算 |
| 事件 | 电压：骤降、骤升、中断，电流：浪涌电流 |
| 触发录音 |
全周期 RMS 每半个周期更新一次电压和电流 （根据 IEC61000-4-30 的 Urms1/2） |
| 电压电流波形(1738) | |
| 标准合规 | |
| 谐波 | IEC 61000-4-7：1 类 |
| IEEE 519（短时谐波） | |
| 电能质量 | IEC 61000-4-30 S 类，IEC62586-1（PQI-S 设备） |
| 力量 | IEEE 1459 |
| 电能质量合规 | EN50160（测量参数） |
| 接口 | |
| USB-A |
通过 U 盘传输文件，固件 更新 电流：120毫安 |
| 无线上网 | 通过直接连接或 WiFi 基础设施进行文件传输和远程控制 |
| 蓝牙 |
从 Fluke Connect® 3000 系列模块读取辅助测量数据 （需要 1738 或 1736 升级选项） |
| USB-迷你 | 数据下载设备到PC |
| 电压输入 | |
| 输入数 | 4（三相和零线） |
| 很大输入电压 | 1000 伏有效值，CF 1.7 |
| 输入阻抗 | 10兆欧 |
| 带宽（-3 分贝） | 42.5 赫兹 - 3.5 赫兹 |
| 缩放 | 1:1 和可变 |
| 测量类别 | 1000 V CAT III/600 V CAT IV |
| 电流输入 | |
| 输入数 | 4，自动为连接的传感器选择模式 |
| 输入电压 | 钳位输入：500 mVrms/50 mVrms；碳纤维 2.8 |
| 罗氏线圈输入 |
50 Hz 时为 150 mVrms/15 mVrms， 60 Hz 时为 180 mVrms/18 mVrms；CF 4; 全部在标称探头范围内 |
| 范围 | 1 A 至 150 A/10 A 至 1500 A，带薄型柔性电流探头 i17XX-flex1500 12" |
| 3 A 至 300 A/30 A 至 3000 A，带薄型柔性电流探头 i17XX-flex3000 24" | |
| 6 A 至 600 A/60 A 至 6000 A，带薄型柔性电流探头 i17XX-flex6000 36" | |
| 40 mA 至 4 A/0.4 A 至 40 A，带 40 A 钳 i40s-EL | |
| 带宽（-3 分贝） | 42.5 赫兹 - 3.5 赫兹 |
| 缩放 | 1:1 和可变 |
| 辅助输入 | |
| 输入数 | 2个 |
| 输入范围 | 0 至 ±10 V 直流，1 读数/秒 |
| 比例因子 | 格式：mx + b（增益和偏移）用户可配置 |
| 显示单位 | 用户可配置（7 个字符，例如 °C、psi 或 m/s） |
| 无线连接 | |
| 输入数 | 2个 |
| 支持的模块 | Fluke Connect® 3000 系列 |
| 获得 | 1 个读数/秒 |
| 环境指标 | |
| 工作温度 | -10 °C 至 +50 °C（14 °F 至 122 °F） |
| 贮存温度 |
-20 °C 至 +60 °C（-4 °F 至 140 °F）， 带电池：-20 °C 至 +50 °C（-4 °F 至 122 °F） |
| 工作湿度 | 很高 10 °C 至 30 °C（50 °F 至 86 °F）95% 相对湿度 |
| 很高 30 °C 至 40 °C（86 °F 至 104 °F）75% 相对湿度 | |
| 很高 40 °C 至 50 °C（104 °F 至 122 °F）45% 相对湿度 | |
| 工作海拔 |
2000 米 （很高 4000 米降额至 1000 V CAT II/600 V CAT III/300 V CAT IV） |
| 存放高度 | 12,000米 |
| 外壳 | IP50 符合 EN60529 |
| 振动 | MIL-T-28800E，类型 3，III 类，B 型 |
| 安全 | IEC 61010-1 |
| IEC 电源输入：过电压类别 II，污染等级 2 | |
| 电压端子：过压类别 IV，污染度 2 | |
| IEC 61010-2-031：CAT IV 600 V / CAT III 1000 V | |
| 电磁兼容 | EN 61326-1：工业 CISPR 11：第 1 组，A 类 |
| 韩国 (KCC)：A 类设备（工业广播和通信设备） | |
|
美国 (FCC)：47 CFR 15 B 子部分。 根据第 15.103 条，本产品被视为豁免设备 |
|
| 温度系数 | 0.1 x 精度规格/°C |
| 一般规格 | |
| 彩色液晶显示 | 4.3 英寸有源矩阵 TFT，480 像素 x 272 像素，电阻式触摸屏 |
| 保修单 | 仪器和电源：两年（不含电池） |
| 配件：一年 | |
| 校准周期：两年 | |
| 方面 |
仪器：19.8 厘米 x 16.7 厘米 x 5.5 厘米 （7.8 英寸 x 6.6 英寸 x 2.2 英寸） |
|
电源：13.0 厘米 x 13.0 厘米 x 4.5 厘米 （5.1 英寸 x 5.1 英寸 x 1.8 英寸） |
|
|
连接电源的仪器：19.8 厘米 x 16.7 厘米 x 9 厘米 （7.8 英寸 x 6.6 英寸 x 3.5 英寸） |
|
| 重量 | 仪器：1.1 千克（2.5 磅） |
| 电源：400 克（0.9 磅） | |
| 篡改保护 | Kensington 锁槽 |
| i17xx-flex 1500 12" 柔性电流探头规格 | |
| 测量范围 | 1 至 150 安交流/10 至 1500 安交流 |
| 无损电流 | 100 千安培 (50/60 赫兹) |
| 参考条件下的固有误差* | 读数的 ±0.7% |
| 精度 173x + iFlex | ±（读数的 1% + 量程的 0.02%） |
| 工作温度范围内的温度系数 | 读数的 0.05%/°C 读数的 0.09%/°F |
| 工作电压 | 1000 伏 CAT III，600 伏 CAT IV |
| 探头电缆长度 | 305 毫米（12 英寸） |
| 探头电缆直径 | 7.5 毫米（0.3 英寸） |
| 很小弯曲半径 | 38 毫米（1.5 英寸） |
| 输出电缆长度 | 2 米（6.6 英尺） |
| 重量 | 115 克 |
| 探头电缆材料 | 热塑性弹性体 |
| 耦合材料 | 聚甲醛+ABS/PC |
| 输出电缆 | TPR/PVC |
| 工作温度 |
-20 °C 至 +70 °C（-4 °F 至 158 °F） 被测导体的温度不得超过 80 °C（176 °F） |
| 温度，非工作 | -40 °C 至 +80 °C（-40 °F 至 176 °F） |
| 相对湿度，工作 | 15% 至 85% 非冷凝 |
| 防护等级 | IEC 60529:IP50 |
| 保修单 | 一年 |
* 参考条件：
|
|
Fluke1736/1738三相电能质量记录仪
福禄克 1738/BFluke 1738/B Advanced Power Logger，基本版（不包括电流探头）
包括：
- 1738 电力记录仪
- 电源
- 电压测试线
- 鳄鱼夹 (4x)
- 软包
- Energy Analyze Plus 软件
- 磁性挂带
- 磁性电压探头 (x4)
- 电源线
- 颜色编码集
福禄克 1738/EUSFluke 1738/EUS 高级电能记录仪，欧盟和美国版本（包括电流探头）
包括：
- 1738 电力记录仪
- 电源
- 电压测试线
- 鳄鱼夹 (x4)
- 12 英寸 1,500A 柔性电流探头 (x4)
- 软包
- Energy Analyze Plus 软件
- 磁性挂带
- 磁性电压探头 (x4)
- WiFi/低功耗蓝牙适配器
- 电源线
- 颜色编码集
福禄克 1738/国际Fluke 1738/INTL 高级电能记录仪
便携式高级电能记录仪国际版
包括：
- Fluke 1738 仪器
- 电压测试线组
- 鳄鱼夹 (4x)
- 12 英寸 1,500A 柔性电流探头 (4x)
- 软包
- Energy Analyze Plus 软件
- 电源线
- 颜色编码集
福禄克 1736/BFluke 1736/B 便携式电能记录仪，基本版（不包括电流探头）
包括：
- 1736 电力记录仪
- 电源
- 电压测试线
- 鳄鱼夹 (x4)
- 软包
- Energy Analyze Plus 软件
- 电源线
- 颜色编码集
福禄克 1736/EUSFluke 1736/EUS 便携式电能记录仪，欧盟和美国版本（包括电流探头）
- 1736 电力记录仪
- 电源
- 电压测试线
- 鳄鱼夹 (x4)
- 12 英寸 1,500A 柔性电流探头 (x4)
- 软包
- Energy Analyze Plus 软件
- Wi-Fi/蓝牙适配器
- 电源线
- 颜色编码集
福禄克 1736/国际Fluke 1736/INTL 电能记录仪
便携式电能记录仪国际版
包括：
- Fluke 1736 仪器
- 电压测试线组
- 鳄鱼夹 (4x)
- 12 英寸 1,500A 柔性电流探头 (4x)
- 软包
- Energy Analyze Plus 软件
- 电源线
- 颜色编码集
