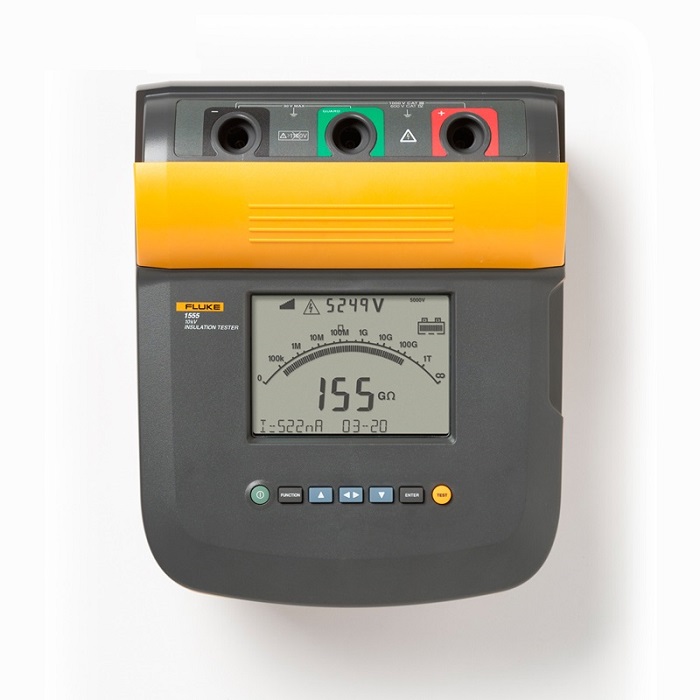

Fluke1555FC 10kV绝缘测试仪
Fluke 1555 FC 10 kV 绝缘测试仪 执行测试,从安全距离无线收集数据 Fluke 1555 绝缘电阻测试仪提供高达 10 kV 的数字绝缘测试,使其成为测试高压设备(包括开关设备、电机、发电机和电缆)的理想选择之一。 使用 Fluke Connect 无线应用程序可以轻松收集数据。远程操作可让用户在潜在危险区域花费尽可能少的时间。实时趋势在用户的手机上显示实时图表,而不是一组难以阅读的变化值。用户可以使用预先设计的模板快速创建报告,用户可以使用公司徽标自定......
产品描述
Fluke 1555 FC 10 kV 绝缘测试仪
执行测试,从安全距离无线收集数据
Fluke 1555绝缘电阻测试仪提供高达 10 kV 的数字绝缘测试,使其成为测试高压设备(包括开关设备、电机、发电机和电缆)的理想选择之一。
使用 Fluke Connect® 无线应用程序可以轻松收集数据。远程操作可让用户在潜在危险区域花费尽可能少的时间。实时趋势在用户的手机上显示实时图表,而不是一组难以阅读的变化值。用户可以使用预先设计的模板快速创建报告,用户可以使用公司徽标自定义这些模板。1555 绝缘测试仪现在可以进行 IEEE 43-2000 中指定的整个测试电压范围,具有同类较佳、3 年保修和 CAT IV 600 V 安全等级。
实时趋势分析
通过 Fluke Connect的实时趋势分析功能,您还可以在智能手机或平板电脑上查看处于发展变化中的测试结果。提供易于查看的视觉线索和图形,而不是晦涩难懂、快速变化的数值。Fluke Connect将在测试开始时为您提供视觉提示,并在您的智能手机屏幕上显示一个视觉警告,指示测试终端可能存在潜在的危险电压。待电路稳定后,Fluke Connect 显示屏将显示绝缘电阻测量值。您的智能手机上将持续(实时)显示测得的数值,并显示出一条趋势线,更加便于您解读测试结果。如果您只观察测试仪的显示屏,那么所显示的斜坡测试将会很难理解。 但是,通过使用 Fluke Connect,您可以轻松看到:1. 在设置期间已经选定了一个斜坡测试。
2. 测试已经进行了 54 秒。
3. 瞬时电阻测量值为 283 GΩ。
4. 该点的实时测量电压为 2111 V dc。
5. 瞬时电流测量值约为 7.46 nA dc。
6. 测试电压一直在向上爬升。在此期间,测得的电阻值一直在增大。
如果电阻减小,说明绝缘不良或存在水分。如果电阻突然降低,155x 将立 即切断电压并显示斜坡电压和电阻。
其他功能:
- 无需额外设置即可自动计算介电吸收 (DAR) 和极化指数 (PI)
- 保护系统消除了表面漏电流对高阻测量的影响
- 在 250 V 至 1000 V 范围内以 50 V 步进可选择测试电压,在 1000 V 以上以 100 V 步进
- CAT III 1000 V,CAT IV 600 V 安全等级
- 警告功能提醒用户线路电压存在,并提供高达 600 V AC 或 DC 的电压读数,以提高用户安全性
- 测量值可以存储在多达 99 个存储位置,每个位置都分配有一个少有的、用户定义的标签,以便于调用
- 电池寿命长,可让用户在两次充电之间进行 750 多次测试
- 大型数字/模拟 LCD,便于查看
- 电容和漏电流测量
- 用于击穿测试的斜坡功能
- 高达 2 TΩ 的电阻测量
- 定时测试的定时器设置长达 99 分钟
- 3 年保修
电气规格 | ||
在 0°C 至 35°C 的工作温度下校准后,测试仪的准确度指定为一年。 对于超出范围(-20°C 至 0°C 和 35°C 至 50°C)的工作温度, 每 °C 增加 ±.25%,除了在 20% 范围内每 °C 增加 ±1%。 |
||
绝缘电阻测量 | ||
测试电压(直流) | ||
250伏 | 范围 | < 250 kΩ, |
250 kΩ 至 5 GΩ | ||
5 GΩ 至 50 GΩ | ||
> 50 GΩ | ||
准确度(±读数) | 未指定 | |
5% | ||
20% | ||
未指定 | ||
500伏 | 范围 | < 500 kΩ |
500 kΩ 至 10 GΩ | ||
10 GΩ 至 100 GΩ | ||
> 100 GΩ | ||
准确度(±读数) | 未指定 | |
5% | ||
20% | ||
未指定 | ||
1000伏 | 范围 | < 1 MΩ |
1 MΩ 至 20 GΩ | ||
20 GΩ 至 200 GΩ | ||
> 200 GΩ | ||
准确度(±读数) | 未指定 | |
5% | ||
20% | ||
未指定 | ||
2500伏 | 范围 | < 2.5 MΩ |
2.5 MΩ 至 50 GΩ | ||
50 GΩ 至 500 GΩ | ||
> 500 GΩ | ||
准确度(±读数) | 未指定 | |
5% | ||
20% | ||
未指定 | ||
5000伏 | 范围 | < 5 MΩ |
5 MΩ 至 100 GΩ | ||
100 GΩ 至 1 TΩ | ||
> 1 TΩ | ||
准确度(±读数) | 未指定 | |
5% | ||
20% | ||
未指定 | ||
10000伏 | 范围 | < 10 MΩ |
10 MΩ 至 200 GΩ | ||
200 GΩ 至 2 TΩ | ||
> 2 TΩ | ||
准确度(±读数) | 未指定 | |
5% | ||
20% | ||
未指定 | ||
条形图范围 | 0 至 1 TΩ (1550C) - 0 至 2 TΩ (1555) | |
绝缘测试 电压精度 |
-0%, +10% 在 1 mA 负载电流 | |
感应交流电源 电流抑制 |
很大 2 毫安 | |
容性负载充电率 | 5 秒/μF | |
容性负载放电率 | 1.5 秒/微法 | |
漏电流测量 | 范围 | 1nA 至 2mA |
准确性 | ±(5% + 2nA) | |
电容测量 | 范围 | 0.01 μF 至 15.00 μF |
准确性 | ±(15% 读数 + 0.03 μF) | |
定时器 | 范围 | 0 到 99 分钟 |
分辨率设置 | 1分钟 | |
分辨率指示 | 1秒 | |
带电电路警告 | 警戒范围 | 30 伏至 660 伏交流/直流,50/60 赫兹 |
电压精度 | ±(15% + 2 伏) | |
软件规格 |
FlukeView Forms™ 基本软件需要运行 Windows XP、 Windows Vista、Windows 7 或 Windows 8 的 PC。 |
|
一般规格 | ||
展示 | 75 x 105 毫米 | |
力量 | 12 V 铅酸充电电池,Yuasa NP2.8-12 | |
充电器输入 (交流) |
85 伏至 250 伏交流电 50/60 赫兹 20 伏安 | |
该 II 类(双重绝缘)仪器随附 1 类(接地)电源线。保护接地端子(接地引脚)未在内部 连接。额外的引脚仅用于增加插头保持力。 |
||
方面 | 269 x 277 x 160 毫米(10.6 x 10.9 x 6.3 英寸) | |
重量 | 3.7 千克(8.2 磅) | |
温度(工作) | -20°C 至 50°C(-4°F 至 122°F) | |
温度(储存) | -20°C 至 65°C(-4°F 至 149°F) | |
湿度 | 80% 至 31°C 在 50°C 时线性下降至 50% | |
高度 | 2000米 | |
外壳密封 | IP40 | |
输入过载保护 | 1000 伏交流电 | |
电磁兼容 | EN 61326 | |
安全合规 | IEC 61010-1:过电压类别 II,污染等级2。IEC | |
61010-2-030:测量 600V CAT IV / 1000V CAT III | ||
IEC 61557-1、IEC 61557-2 |
型号:Fluke 1555 FC 10 kV 绝缘测试仪
福禄克 1555-ir3000 FC Fluke 1555 10 kV 绝缘测试仪,带 ir3000 FC 连接器

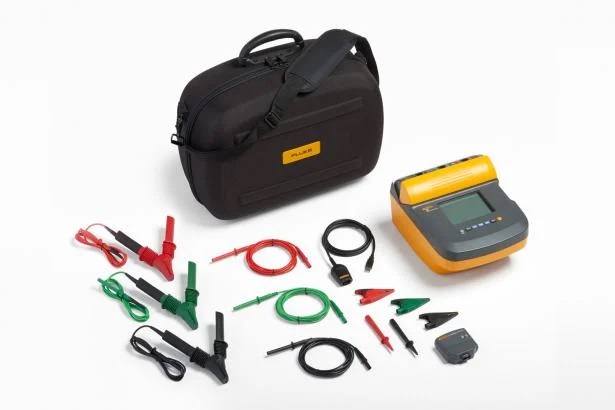

包括:
- 带鳄鱼夹的测试电缆(红色、黑色、绿色)
- 带接口电缆的红外适配器
- 交流电源线
- 软手提箱
- 快速参考卡
- USB-IR 电缆安装指南
- 重型鳄鱼夹引线
- Fluke Connect IR 至无线连接器
