Fluke1625-2可以执行所有四种类型的接地测量

• 3极和4极电位降（使用桩）
• 4 极土壤电阻率测试（使用桩）
• 选择性测试（使用1个夹具和木桩）
• 无桩测试（仅使用2个夹具） 可调节限制 - 用于更快的测试
• IP56 等级，适合户外使用
• 是一款独特的接地测试仪，配有坚固的手提箱

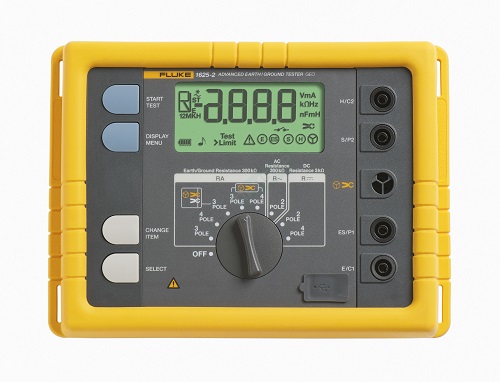

Fluke1625-2 GEO接地测试仪套件是完整的无桩接地测试仪

无桩接地测量测试

Fluke1625-2通过以下方式改进用户的接地测试过程：

Fluke1625-2为用户提供接地测试的多功能性

Fluke1625-2为用户提供比以往更简单、更快速的接地测试

附加工具功能

坚固的手提箱

接地测试仪一般规格
记忆	内部存储器存储多达1500条记录， 可通过USB端口访问
测量功能	干扰电压和频率， 接地电阻 3和4极带/不带夹式电流互感器， 电阻2极交流，2 和4极直流
展示	4 digit (2999 Digit) - 7 段液晶显示， 具有更高的可视性
手术	中央旋转开关和功能键
温度范围
工作温度	-10°C 至 50°C（14°F 至 122°F）
贮存温度	-30°C 至 60°C（-22°F 至 140°F）
温度系数	读数的 ±0.1%/°C < 18°C > 28°C
保护类型	外壳 IP56，电池盖 IP40，符合 EN60529
很大电压	警告 – 插座“夹”到插座 E、ES、S 或 H
	U均方根= 0 V
	插座 E、ES、S 或 H 以任意组合相互连接， 很大值 U rms = 250 V（属于误用）
安全	通过双重和/或加强绝缘进行保护。 很大限度。50 V 接地， 符合 IEC61010-1。污染度 2
质量标准	开发、设计和制造符合 DIN ISO 9001
外场影响	符合 DIN 43780 (8/76)
辅助电源	6 x 1.5 V 碱性（IEC LR6 或 AA 型）
电池寿命	6 x 1.5 V 碱性（IEC LR6 或 AA 型）
	对于 IEC LR6/AA 型：典型值。 6,000 次测量（R E + R H > 10 kΩ）
尺寸（宽 x 高 x 深）	250 x 133x 187 毫米 （9.75 x 5.25 x 7.35 英寸）
重量	≤ 1.1 千克（2.43磅）， 不含附件 7.6 千克（16.8 磅） ，含附件 手提箱中的附件和电池
案例材料	聚酯纤维
干扰电压测量 DC + AC (U ST )
测量误差限度：方法	全波整流
测量范围	1V 至 50V
显示范围	0.0V 至 50V
解析度	0.1伏
频率范围	DC/AC 45 Hz 至 400 Hz 正弦波
准确性	±（读数的 5% + 5 位）
测量顺序	约 4 次测量/秒
内阻	约 1.5兆欧
很大限度。超载	U均方根= 250 V
干扰频率（F）的测量
测量误差限度：方法	干扰电压振荡周期的测量
测量范围	6.0 赫兹至 400 赫兹
显示范围	16.0 赫兹至 299.9 赫兹至 999 赫兹
解析度	0.1 赫兹至1赫兹
范围	1V 至 50V
准确性	±（读数的 1% +2位）
接地电阻 (RE)
测量方法	使用符合 IEC61557-5 标准的探头进行电流和电压测量
开路电压	20/48 伏，交流电
短路电流	250 毫安交流电
测量频率	手动或自动选择 94、105、111、128 Hz。 (AFC) 在功能 R 1中为 55 Hz
噪声抑制	120 分贝（16 2/3、50、60、400 赫兹）
很大限度。超载	U均方根= 250 V
电气测量规范
固有误差或影响量	参考条件或 指定工作范围	指定代码	IEC 1557 相关 部分的 要求 或测试	测试 类型
内在错误	参考条件	一个	第 5 部分， 6.1	R
位置	参考位置 ±90°	E1	第1部分， 4.2	R
电源电压	在制造商 规定的限度内	E2	第 1、4.2、 4.3部分	R
温度	0°C 和 35°C	E3	第1部分 ，4.2	吨
串联干扰电压	见 4.2 和 4.3	E4	第 5、4.2 、4.3部分	吨
探头和辅助接地电极的电阻	0 至 100 x R A 但≤ 50 kΩ	E5	第 5 部分， 4.3	吨
系统频率	标称频率的 99% 至 101%	E7	第 5 部分， 4.3	吨
系统电压	标称电压的 85% 至 110%	E8	第 5 部分， 4.3	吨
操作错误	B = ±(|A| + 1,15 √E 2 1 E 2  2 E 2 3 E 2 4  E 2 5 E2 6 )		第 5 部分， 4.3	R
	B[%] = ± B/基准值 x 100%
	A = 固有误差
	En = 变化
	R = 例行测试
	T = 型式测试
测量范围	0.020Ω 至 300kΩ
显示范围	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	0.300 kΩ 至 2.999 kΩ
	3.00 kΩ 至 29.99 kΩ
	30.0 kΩ 至 299.9 kΩ
解析度	0.001 欧姆
	0.01 欧姆
	0.1 欧姆
	1 欧姆
	10 欧姆
	100 欧姆
准确性	±（读数的 2% +2位）
操作错误	±（读数的 5% + 5 位）
测量时间	典型的 8 秒，固定频率 30 秒。很大限度。 带 AFC 和所有测量频率的完整周期
由探头和辅助接地电极电阻 引起的附加误差	R H (R S + 2000 Ω)/R E x 1.25 x 10 -6 % + 5 位
R H和 R S的测量误差	典型值。R E + R S + R H的 10%
很大限度。探头电阻	≤1兆欧
很大限度。辅助接地极电阻	≤1兆欧
自动检查误差是否保持在 IEC61557-5 要求的范围内。
如果在测量探头、辅助接地电极 和接地电阻后，由于影响条件假 设测量误差高于 30%，显示屏将 显示警告符号和 RS 或 RH 过高的通知。
根据辅助接地电极电阻 R H 自动切换测量分辨率
RH，U测量= 48 V	< 300 欧姆
	< 6 欧姆
	< 60 欧姆
	< 600 欧姆
RH，U测量= 20 V	< 250 欧姆
	< 2.5 千欧
	< 25 千欧
	< 250 千欧
解析度	1毫欧
	10毫欧
	100毫欧
	1 欧姆
接地电阻的选择性测量（R E钳）
测量方法	根据 EN61557-5 使用探头测量电流和电压， 并使用附加电流互感器（已申请专利） 在单个支路中测量电流。
开路电压	20/48 伏交流电
短路电流	250 毫安交流电
测量频率	手动或自动选择 94、105、111、128 Hz (AFC)，55 Hz (R 1 )
噪声抑制	120 分贝（162/3、50、60、400 赫兹）
很大限度。超载	很大限度。U rms = 250 V（不会开始测量）
测量范围	0.020Ω 至 300kΩ
显示范围	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	0.300 kΩ 至 2.999 kΩ
	3.00 kΩ 至 29.99 kΩ
解析度	0.001 欧姆
	0.01 欧姆
	0.1 欧姆
	1 欧姆
	10 欧姆
准确性	±（读数的 7% +2位）
操作错误	±（读数的 10% + 5 位）
由于探头和辅助接地典型值 的附加错误。电极电阻	R H (R S + 2000 Ω)/R  ETOTAL x 1.25 x 10 -6 % + 5 位数字
R H和 R S的测量误差	典型值。R ETOTAL + R S + R H的 10%
测量时间	典型值。8 秒。固定频率 30 秒。 很大限度。具有 AFC 和所有测量频率的完整周期。
待测单支路很小电流	0.5毫安	带变压器 (1000:1)
	0.1毫安	带变压器 (200:1)
很大限度 通过变压器的干扰电流	3个	带变压器 (1000:1)
1. 使用推荐的电流钳/变压器。
电阻测量（R~）
测量方法	电流和电压测量
测量电压	20 V AC，方形脉冲
短路电流	> 250 毫安交流电
测量频率	手动或自动选择 94、105、111、128 Hz (AFC)
测量范围	0.020Ω 至 300kΩ
显示范围	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	300Ω 至 2999Ω
	3.00 kΩ 至 29.99 kΩ
	30.0 kΩ 至 299.9 kΩ
解析度	0.001 欧姆
	0.01 欧姆
	0.1 欧姆
	1 欧姆
	10 欧姆
	100 欧姆
准确性	±（读数的 2% +2位）
操作错误	±（读数的 5% + 5 位）
测量时间	典型 6 秒
很大限度。干扰电压	24 V，更高电压的测量将不会开始
很大过载	U有效值很大。= 250 伏
电阻测量 (R DC)
测量方法	可根据 IEC61557-4 进行电流-电压测量
测量电压	20 伏直流电
短路电流	250毫安直流
测量值的形成	使用 H、S、ES 上的4极测量线， 可以无附加误差地延长。
	导线 E 中的电阻 >1Ω 会导致 5m Ω/Ω 的额外误差。
测量范围	0.020Ω 至 300kΩ
显示范围	0.001 Ω 至 2.999 Ω
	3.00 Ω 至 29.99 Ω
	30.0 Ω 至 299.9 Ω
	300Ω 至 2999Ω
	3.0 kΩ 至 29.99 kΩ
	30.0 kΩ 至 299.9 kΩ
解析度	0.001 欧姆
	0.01 欧姆
	0.1 欧姆
	1 欧姆
	10 欧姆
	100 欧姆
准确性	±（读数的 2% +2位）
操作错误	±（读数的 5% + 5 位）
测量顺序	约 2 次测量/秒
测量时间	典型4秒，包括极性反转（2 极或4极）
很大干扰电压	≤ 3V AC 或 DC，更高电压的测量将不会开始
很大电感	2 亨利
很大过载	U均方根= 250 V
引线电阻补偿 (R K )
可以在 R E 3极、R E 4 极（钳位）、R AC 和 R DC2极功能中打开引线电阻 (R K ) 的补偿
测量值的形成	R显示= R测量- R补偿2
2. 设定点输入值 RK = 0.000 Ω，可通过测量调整在 0.000 至 29.99 Ω 之间变化。

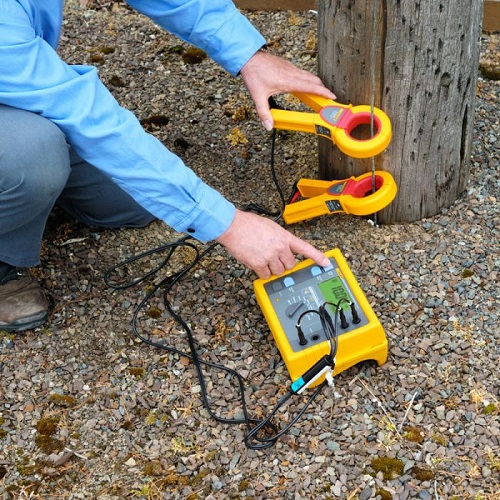

无桩接地环路测量（双钳无桩）
开关位置	RA4极（两个夹具无桩）
解析度	0.001Ω 至 0.1Ω
测量范围	0.02 Ω 至 199.9 Ω
准确性	±(7% 读数 + 3位)
操作错误	±(10% 读数 + 5 位)
测量电压	Vm = 48 V AC（初级）
测量频率	128赫兹
噪声电流 (IEXT)	很大限度。IEXT = 10 A（交流）（RA < 20 Ω）
	很大限度。IEXT =2A (AC) (RA > 20 Ω)
测量原理：使用两个电流互感器在闭环中进行无桩电阻测量。
自动范围选择。
有关无桩接地环路测量的信息仅在与指定的很小距离处推荐的电流钳一起使用时才有效。
