Fluke345手持式谐波钳表
Fluke-345手持式谐波功率钳表 技术数据详解。Fluke-345手持式谐波功率钳表是一款功能强大、操作简便的电能测试工具，专为电能质量检测、故障排查以及设备调试等场景设计。它集成了电能分析仪、电能质量记录仪和钳型表的功能，适用于各种电力负载的监控与测量。Fluke-345以其卓越的性能和可靠的精度，成为电气工程师和电力技术人员的理想选择之一。 主要特点 1、交流/直流电流测量 Fluke-345无需切断电路，即可测量高达1400A的交流电流和高达2000A的直流......
产品描述
Fluke-345手持式谐波功率钳表技术数据详解。Fluke-345手持式谐波功率钳表是一款功能强大、操作简便的电能测试工具，专为电能质量检测、故障排查以及设备调试等场景设计。它集成了电能分析仪、电能质量记录仪和钳型表的功能，适用于各种电力负载的监控与测量。Fluke-345以其卓越的性能和可靠的精度，成为电气工程师和电力技术人员的理想选择之一。
主要特点
1、交流/直流电流测量
Fluke-345无需切断电路，即可测量高达1400A的交流电流和高达2000A的直流电流。这使其特别适合处理大型工业设备和电力系统的测量工作。
2、高安全标准
这款设备符合600V CAT IV标准，意味着它能够在电气设备的进线口处安全使用，并且具备卓越的电气安全性能，为用户提供双重或加强绝缘保护。
3、低通滤波器支持准确测量
由于配备了低通滤波器，Fluke-345能够在存在失真波形的复杂电力负载环境中依旧保持准确测量，特别是在高噪声的环境下也能有效地滤除高频干扰。
4、数据记录功能
Fluke-345能够进行长达数月的电能质量参数记录，包括谐波数据。这对于分析间歇性故障以及电能质量趋势是非常有用的。
5、谐波分析
通过该设备可以以数字和图形形式查看谐波，识别并排除谐波导致的故障，尤其是那些可能损害关键设备的谐波问题。
6、涌入电流捕获
Fluke-345的涌入电流分析功能可以捕获3秒至300秒范围内的电流波动，对于检查启动电流异常或电路跳闸的原因十分有效。
7、宽大背光显示屏
宽大且清晰的背光显示屏使得在低光环境下查看波形和趋势更加方便，有助于用户确认设置的正确性。
8、三相电能测量
Fluke-345具备三相电能的平衡负载测量功能，这对于复杂电力系统的分析和诊断至关重要。
9、与软件兼容生成报告
借助随附的电能记录软件，用户可以查看详细的图形报告，并生成专业的分析报告以供进一步参考。
产品概述

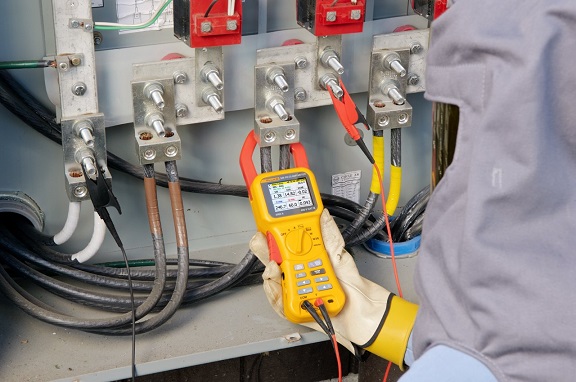

Fluke345手持式谐波功率钳表是电能质量检测的完美工具，特别适合用于具有可变负载的电力系统。例如，变频电动机和UPS系统的设置和调试都可以通过这款钳型表进行有效检查。通过检测电能质量的各种参数，用户可以确认这些设备是否在正常工作状态。
Fluke-345内置的霍尔效应传感器还支持在不切断电路的情况下测量直流电流。该设备的大容量内存能够长时间记录电能质量参数，帮助用户分析电能使用的趋势，识别间歇性问题。
适用场景
1、变频电动机和UPS系统调试
通过测量关键的电能质量参数，Fluke-345可有效帮助用户设置和检修变频电动机和不间断电源系统。
2、谐波问题检测
谐波可能会对电力系统和关键设备产生损害，Fluke-345能够快速发现并解决这些问题。
3、涌入电流分析
Fluke-345的涌入电流捕获功能使得在电路重新启动时，快速捕捉并分析令人困扰的电流波动成为可能。
4、负载分析
在为电力系统增加负载之前，Fluke-345可以帮助技术人员分析电力系统的负载容量，确保不会发生过载问题。
技术规格
Fluke-345手持式谐波功率钳表在设计上注重高精度测量和便捷操作，以下是其主要的技术规格：

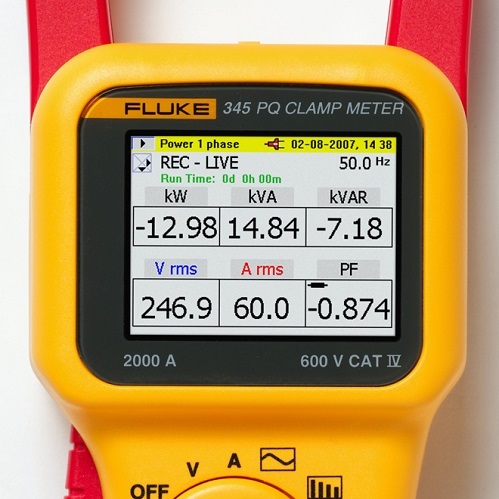

显示屏：彩色LCD显示屏，320x240像素，二级背光，屏幕对角线长达70毫米。
电源：使用6节1.5VAA碱性电池，或者通过110/230V的电源适配器供电。电池寿命典型情况下为10-12小时。
工作温度：适用于0°C到50°C的工作环境，具备较高的温度耐受性。
安全等级：符合IEC61010-1 600V CAT IV标准，确保在严苛的电气环境中操作安全。
IP40保护等级：具备一定的防尘防护能力，适合室内使用。
钳口开度：钳口最大开度为60毫米，支持测量直径达58毫米的导体。
电气测量
电流测量：支持高达2000A的直流和1400A的交流电流测量，精度高，适合大电流环境。
电压测量：支持最高825V的直流和交流电压测量，具备自动量程功能，最小分辨率为1mV。
谐波测量：支持总谐波失真（THD）的测量，谐波测量范围覆盖2次至30次谐波，最大频率范围为1kHz。
功率测量：支持单相和三相功率的测量，最大可测量功率高达1650kW直流或1200kW交流。
345电能质量钳型表全面融合了电能分析仪与电能质量记录仪以及钳型表的强大功能，是监测电力负载的理想工具。由于采用了用于分析谐波频谱的高亮彩色电能检测仪显示屏，用于滤除高频信噪的低通滤波器，还有优秀的电磁防干扰设计，使得 Fluke-345电能分析仪非常适合检修可变负载的电能质量故障。 此外，借助电能仪表，霍尔效应钳型表还能在不必中断电路的情况下测量直流电流。 电能分析仪的内置存储器让使用者可以长期记录电能质量参数，从而分析趋势或着间歇性问题。
应用
- 设置和检修变频电动机以及 UPS 系统 – 通过测量主要电能质量参数来检验是否正常工作
- 谐波测量 – 发现可能损害或破坏关键设备的谐波问题
- 涌入电流捕获 – 当出现令人怀疑的重新启动或令人厌烦的电路跳闸时，检查启动电流
- 负载分析 – 在增加负载之前检验电力系统的容量
- 交流/直流电流：无需切断电路即可测量交流电流（高达1400A）和直流电流（高达2000A）
- 符合高达安全标准：600V CAT IV 电能分析仪可以用在进线口处
- 在信噪环境下准确测量：由于配备低通滤波器，即使电力负载中存在失真波形，钳型表也能进行准确的测量
- 数据记录：可对任何电能质量参数（包括谐波）进行几分钟甚至一个多月的记录，从而发现间歇性故障
- 检验电池：直接测量电池和直流系统的直流波动 (%)
- 排除谐波故障：以数字或图形形式分析和记录谐波
- 涌入电流：捕获和分析令人讨厌的电流波动（3秒至 300秒）
- 简单易用：用于显示波形和趋势的宽大背光显示屏，方便确认电能测方式仪设置
- 三相电能：内置平衡负载功能
- 查看图形和生成报告：将电能分析仪与随附电能记录软件配合使用
技术指标：
| 显示：彩色透视型液晶显示屏，320x240 像素（70毫米对角线），2级背光 |
| 电源 | |
| 电池类型： | 1.5VAA碱性电池，MN 1500或IECLR6x6 |
| 电池寿命（典型） |
>10小时（全开背光） >12小时（有限背光） |
| 交流电转接盒 BE345 |
输入110/230V 50/60Hz
输出15V dc，300mA |
| 环境条件（仅限室内使用） | |
| 参考条件 | 所有准确度均是在23°C±1°C (73.4°F±1.8°F) 的环境中测得的 |
| 操作温度 | 0°C至50°C（32°F至122°F） |
| 电流的温度系数 | ≤±0.15%读数/°C |
| 电压的温度系数 | ≤±0.15%读数/°C |
| 高达相对湿度 | 温度不超过 31°C (87°F) 时为 80%，40°C (104°F) 时线性减小到50% |
| 高达操作海拔高度 | 2000m |
| 电气安全 | |
| IEC61010-1 600V CAT IV，双重或增强型绝缘，2 级污染防护 | |
| 防护等级 IP40；EN60529 | |
| 高达安全工作电压 |
电流测量：非绝缘导体和接地线之间：600VAc rms或dc 电压测量：输入端子和接地线之间：600VAc rms或dc；励磁相位电压之间（三角型电源配置） 825V |
| EMC | |
| 幅射 | IEC/EN 61326-1：1997A类 |
| 电磁防干扰 | IEC/EN 61326-1：1997 附录C，性能标准B |
| 机械技术指标 | |
| 尺寸（长x宽x高） | 300毫米x 98毫米x 52毫米（12英寸x3.75英寸x2英寸） |
| 重量（包括电池） | 820克/1.8 磅 |
| 钳口 | 60毫米 |
| 钳口容量 | 58毫米（直径） |
| 清洁 | 可以使用浸有异丙醇的软布清洗设备。 请勿使用研磨剂或其他溶剂。 |
| 电流测量 (dc, dc rms,Ac rms) | |
| 量程 | 0至2000A dc或1400Ac rms |
| 自动量程调整功能 | 40A/400A/2000A |
| 分辨率 |
10mA（40A量程）
100mA（400A量程）
1A（2000A量程）
|
| 准确度：dc 和 dc rms |
I>10A：±1.5%读数±5位数字
I<10A：±0.2A
|
| 准确度：AVG |
I>10A：±3%读数±5位数字
I<10A：±0.5A
|
| 准确度：Pk |
I>10A：±5%读数±5位数字
I<10A：±0.5A
|
| 准确度：AHr |
I>10A：±2%读数±5位数字
I<10A：±0.5AHr
|
| 准确度：CF（峰值系数） |
1.1≤CF<3：±3%读数±5位数字
3≤CF<5：±5%读数±5位数字
分辨率：0.01
|
| 准确度：RPL（波动） |
2%≤ RPL<100%：±3%读数±5位数字
100%≤ RPL<600%：±5%读数±5位数字
分辨率：0.1%
Idc>5A，Iac>2A
|
| 电压测量 (dc, dc rms,Ac rms) | |
| 量程 | 0至825V dc 或Ac rms |
| 自动量程调整功能 | 4V/40V/400V/750V |
| 分辨率 |
1 mV（4V量程）
10 mV（40V量程）
100 mV（400V量程）
1V（750V量程）
|
| 准确度：dc 和 dc rms |
V>1V：±1%读数±5位数字
V<1V：±0.02V
|
| 准确度：AVG |
V>1V：±3%读数±5位数字
V<1V：±0.03V
|
| 准确度：Pk |
V>1V：±5%读数±5位数字
V<1V：±0.03V
|
| 准确度：CF（峰值系数） |
1.1≤CF<3：±3%读数±5位数字
3≤CF<5：±5%读数±5位数字
分辨率：0.01
|
| 准确度：RPL（波动） |
2%≤ RPL<100%： ± 3%读数±5位数字
100%≤ RPL<600%： ± 5%读数±5位数字
分辨率： 0.1%
Vdc>0.5V，Vac>0.2V
|
|
均为直流测量，15Hz至1kHz
较大过载 1,000V rms
电压 rms 是真有效值测量 (ac + dc)
|
|
| 谐波 | |
| THD（总谐波失真） |
1%≤ THD<100%：±3%读数±5位数字
100%≤ THD<600%：±5%读数±5位数字
分辨率：0.1%
|
| DF（失真系数） |
1%≤ DF<100%：±3%读数±5位数字
分辨率：0.1%
H02 ≤Vharm<H13：±5%±2位数字
H13 ≤Vharm≤H30：±10%±2位数字
|
|
所有测量很多达第30个谐波（第40个谐波适用于15Hz至22Hz）
基波频率范围：F0 15Hz至22Hz和45Hz至65Hz
Vacrms>1V
|
|
| 功率测量（单相和三相）(dc, dc rms,Ac rms) | |
| 量程 | 0至1650kWdc或1200kWAc |
| 自动量程调整功能 | 4kW，40kW，400kW，1650kW |
| 分辨率 |
1W（4kW量程）
10W（40kW量程）
100W（400kW量程）
1kW（1200kW量程）
|
| 准确度 |
2.5%读数±5位数字
W1Ø<2kW±0.08kW
W3Ø<4kW±0.25kW
|
| VA 测量（单相和三相）(dc, dc rms,Ac rms) | |
| 量程 | 0至1650kVA dc或1200kVAAc |
| 自动量程调整功能 | 4kVA，40kVA，400kVA，1650kVA |
| 分辨率 |
1VA（4kVA量程）
10VA（40kVA量程）
100VA（400kVA量程）
1kVA（1200kVA量程）
|
| 准确度 |
VA>2kVA：2.5%读数±5位数字
VA<2kVA：±0.08kVA
|
| VAR 测量（单相和三相） | |
| 量程 | 0至1250kVAR |
| 自动量程调整功能 | 4kVAR，40kVAR，400kVAR，1200kVAR |
| 分辨率 |
1VAR（4kVAR量程）
10VAR（40kVAR量程）
100VAR（400kVAR量程）
1kVAR（1200kVAR量程）
|
| 准确度 |
VAR>4kVAR：±2.5%读数±5位数字
VAR<4kVAR：±0.25kVAR
|
| 功率系数范围 | 0.3<PF<0.99 |
| 功率系数（单相和三相） | |
| 量程 | 0.3（电容性）至 1.0 和 1.0至0.3（感应性）（72.5°（电容性）至 0° 和 0°至72.5°（感应性）） |
| 分辨率 | 0.001 |
| 准确度 | ± 3° |
| 频率范围 | 15Hz至1kHz |
| 偏移功率系数（单相和三相） | |
| 量程 | 0.3（电容性）至 1.0 和 1.0至0.3（感应性）（72.5°（电容性）至 0° 和 0°至72.5°（感应性）） |
| 分辨率 | 0.001 |
| 准确度 | ± 3° |
| 频率范围 | 15Hz至22Hz 和 45Hz至65Hz |
| 千瓦小时 (kWHr) | |
| 量程 | 40,000kWHr |
| 自动量程调整功能 | 4kWHr，40kWHr，400kWHr，4,000kWHr，40,000kWHr |
| 分辨率 |
1WHr（4kWHr量程）
10WHr（40kWHr量程）
100WHr（400kWHr量程）
1kWHr（4,000kWHr量程）
10kWHr（40,000kWHr量程）
|
| 准确度 |
kWHr>2kWHr：±3%± 5位数字
kWHr<2kWHr：±0.08kWHr
|
| 所有功率/VA/VAR/PF 测量 |
频率范围：直流，15Hz至1kHz
电流范围：10A至1400A rms
电压范围：1V至825V rms
较大输入：825V rms/1400A rms
较大过载：1000V rms/10,000A；均为直流测量，15Hz至1kHz。 较大过载 10,000A 或真有效值x频率<400,000
|
| 频率测量（电流或电压源） | |
| 量程 | 15Hz至1kHz |
| 分辨率 | 0.1Hz |
| 准确度 |
15至22Hz±0.5%读数
40至70Hz±0.5%读数
15至1000Hz±1%读数
|
| 电流范围 | 10A至1400A rms |
| 电压范围 | 1V至825V rms |
| 范围功能 | |
| 电流测量 |
量程：10A/20A/40A/100A/200A/400A/1000A/2000A
分辨率：1A（40A量程）
10A（400A量程）
50A（2000A量程）
准确度：±3%读数±1 像素
较大过载：10,000A
|
| 电压测量 |
量程：4V/10V/20V/40V/100V/200V/400V/1000V
分辨率：100 mV（4V量程）
1V（40V量程）
10V（400V量程）
31.25V（1000V量程）
准确度：±2%读数±1 像素
较大过载：1000V rms
频率范围：直流，15Hz至600kHz
|
| 时基 | 2.5ms，5ms，10ms，25ms，50ms/div |
| 刷新率 | 0.5秒 |
| 高达采样率 | 15.625kHz |
| 涌入电流功能 | |
| 量程 | 40A、400A 和 2000A |
| 分辨率 |
10mA（40A量程）
100mA（400A量程）
1A（2000A量程）
|
| 准确度 |
I>10A：±5%读数±1 像素
I<10A：±0.5A
均为直流测量，15Hz至1kHz
|
| 较大过载 |
较大过载 10,000A 或真有效值x频率<400,000
电流 rms 为真有效值测量 (ac + dc)
|
| 捕获时间 | 1 s、3 s、10 s、30 s、100 s 和 300 s |
| 高达采样率 | 15.625kHz |
| 接口 | |
|
连接 PC 的 USB 接口
用于下载、分析和报告的电能记录软件
用于安装新固件版本的 345升级实用程序
|
| 记录存储器 | |
| 记录区域 | 三个区域，可以单独使用或合并成一个较大区域 |
| 平均周期 | 1 s、2 s、5 s、10 s、30 s、1 min、5 min、10 min 、15 min 和自定义 |

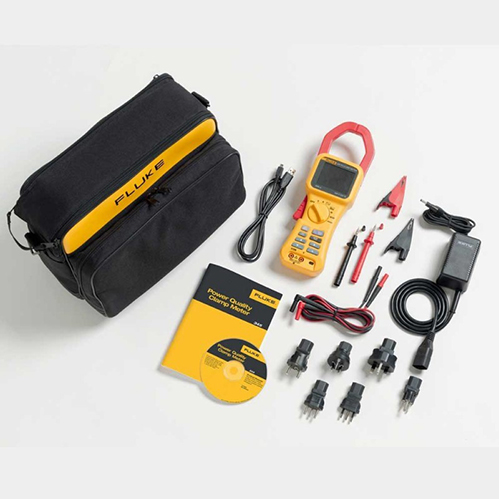

型号：
| 型号名称 | 描述 |
| Fluke345 |
电能质量钳型表 包含：
|
| Clips | |
| AC220 | SureGrip™ 鳄鱼夹 |
| Test Probes | |
| TLK291 | 保险型测试探头组 |
| TP1 | Slim Reach 测试探头组 |
| TP220 | SureGrip™ 工业测试探头 |
| 机套和挂件 | |
| C345 | 柔软便携包 |
| C550 | 工具包 |
| 照明灯 | |
| L200 | 探头照明灯套件 |
| L210 | 探头灯套件 |
数据记录功能
Fluke-345提供多种记录模式，允许用户根据实际需求调整记录间隔和记录区域。它能够记录多达三个区域的数据，并且通过USB接口可以将数据导出至计算机进行分析。通过不同的记录时间设置，用户可以灵活调整数据记录的时长，从几秒到几个月不等，这在长时间电能质量监控中尤为重要。
高效的谐波和功率测量
Fluke-345特别注重谐波测量，它能够准确记录和分析总谐波失真（THD），帮助用户发现电力系统中的潜在问题。此外，其强大的功率测量功能支持单相和三相系统的无功功率、视在功率和功率因数测量，确保用户能够全面了解电力系统的运行状况。
电磁兼容性和机械设计
Fluke-345在设计上还注重电磁兼容性（EMC），能够满足IEC/EN 61326-1：1997标准，确保在复杂电磁环境下仍能保持可靠测量。此外，设备本身重量仅为820克，体积小巧，便于携带，适合现场操作。
Fluke-345手持式谐波功率钳表凭借其强大的功能和多样化的应用场景，成为电气测试领域的领先工具。无论是电能质量分析、谐波测量，还是涌入电流捕获和三相功率测量，Fluke-345都能够提供精确且可靠的测试结果。通过其长时间的数据记录功能和出色的低通滤波器设计，它能够帮助用户在复杂环境中实现准确测量，为电力系统的维护和优化提供重要参考。
Fluke-345不但能够应对日常电气测试，还为间歇性故障诊断、负载分析等高难度任务提供了强有力的支持，是每一位电气工程师工作中好用的的工具。
