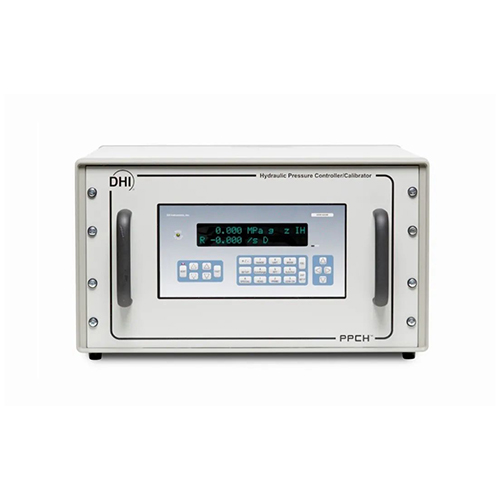

福䘵克自动压力控制器PPCH

福䘵克自动压力控制器PPCH 是适用于1到200Mpa或150到30000psi之间的测试液体压力的校准器。Fluke Calibration独有的石英参考压力传感器模块,使 Fluke PPCH 高压液体压力控制器-校准器 展现出出色的压力测量,标准配置的每个控制器中安装了一个或者两个 模块。 Q-RPT模块提高了 测量的精度和不确定性,除此之外 ,PPCH还可以根据用户的需要提供测试和校准应用中真正的量程调整所需的完整压力控制和功能适应性。 PPCH 自动压力控制器使用说明书 宽量程,高精度......

产品描述

福䘵克自动压力控制器PPCH是适用于1到200Mpa或150到30000psi之间的测试液体压力的校准器。Fluke Calibration独有的石英参考压力传感器模块,使Fluke PPCH 高压液体压力控制器-校准器展现出出色的压力测量,标准配置的每个控制器中安装了一个或者两个模块。Q-RPT模块提高了测量的精度和不确定性,除此之外,PPCH还可以根据用户的需要提供测试和校准应用中真正的量程调整所需的完整压力控制和功能适应性。
PPCH

PPCH自动压力控制器使用说明书

宽量程,高精度
1~200MPa液体高压
压力测量不确定度为0.013%读数
控制精度为0.003%,Q-RPT量程
支持表压和绝压
压力“就绪/未就绪”指示器,用户可调整标准
智能AutoZero功能
16种压力单位
自动清零功能
带有DUT容差测试的板载可编程校准序列
用于免提测试执行的远程 [ENTER] 脚踏开关
系统设计的阀门驱动器选项
自动泄漏测试程序
RS-232和IEEE-488通信
用于简单且免费的嵌入式软件升级的闪存

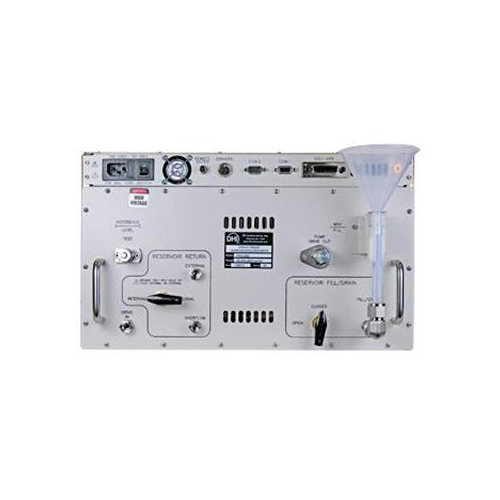

PPCH自动压力控制器
PPCH液体压力控制器测量的精度是由DHI的独有的石英压力传感器(Q-RPT)模块提供。Q-RPT模块通过测量石英晶体在压力诱导应力作用下的自然振荡频率的变化来测量压力。为了获得在Q-RPT模块中使用的资格,每个传感器都使用自动一次压力标准进行单独评估和特征化。仅选择具有所需线性、重复性和稳定性水平的传感器。独有的补偿模型来自于超过15年的石英压力传感器使用经验,用于优化传输标准所需的计量特性。对于不需要Q-RPT的高精度和稳定性的用户,可以选择比较实用的低成本的普通传感器与Fluke PPCH-G 高压气体气压控制器-校准器配合使用。

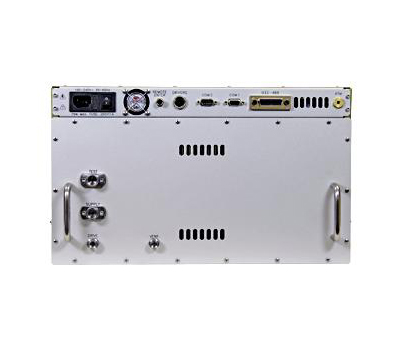

FLUKE PPCH液体压力控制器
PPCH液体压力控制器的压力精度是Q-RPT量程的±0.001%(标准动态),很低可控压力0.7Mpa (100psi),有五种控制模式如下:
动态(标准和高容量):将标设置在保持限制内并连续调整压力以保持在目标值。
静态:将目标设置在保持限制内并停止控制,让压力自然稳定。
单调:将压力设置为目标并在与压力增量相同的方向上保持非常缓慢的斜坡。
斜坡:设置并保持用户指定的压力变化率。
活塞压力表控制:自动化活塞压力表压力控制。
PPCH压力控制器具有开放式架构,单独的1台福䘵克液体压力控制器PPCH可以配置四个Q-RPT模块,安装在PPCH压力控制器的内部或外部。外部Q-RPT模块安装于FLUKE精密压力测量仪RPM4中,将RPM4与PPCH连接后,RPM4中的Q-RPT成为PPCH系统的一部分,并由PPCH管理。当在外部压力>Q-RPT范围的压力下使用PPCH时,必须断开外部Q-RPT或通过阀门进行保护。

PPCH压力控制器操作说明书

Power requirements 85 V to 264 V ac,50/60 Hz,75 W max
Normal operating temperature 15 °C to 35 °C (59 °F to 95 °F)
Vibration Meets MIL-T-28800D
Weight (typical) 32 kg approx (70 lb)
Dimensions (H x W x D) 30 cm x 52 cm x 50 cm (12 in x 20.5 in x 20 in) with enclosure 6U H rack mount version
Communications ports RS-232 (COM1,COM2),IEEE-488.2
Operating modes Absolute,gauge
Pressure ranges Atmosphere to 100 MPa (15 000 psi)
Operating media Nitrogen,air (others optional)
Drive air supply 500 kPa to 800 kPa (75 psi to 120 psi)
Test gas supply Greater than maximum pressure to be controlled by at least 5 % of controller range,but not more than 15 % greater than controller range,minimum 70 % of controller range,± 1 % stabillity. Flow adequate to maintain stable supply while slewing into test volume.
Pressure connections Drive air supply: 1/8 in. NPT F
Test gas supply: DH500 (equivalent to AE F250C,HIP HF4)
Test: DH500
Utility sensor precision/resolution ± 0.10 % span/0.001 % span
Drivers (8) 12 V,1 A max total output
CE conformance Available,must be specified
PPCH压力校准仪标准配置
PPCH-G 04-02 SI units version
PPCH-G 05-01 CE mark
PPCH-G 06-01 Enclosure (for bench applications)
PPCH-G 07 Special calibration
PPCH-G 08-SP Special fluid
PPCH压力校准仪可选配件
RPM4 Reference pressure monitor for external Q-RPTs (see RPM4 brochure)
Footswitch Remote [ENTER] footswitch
RS-232 Cable 9 pin,2 m for PPC3 COM1 or PPC3 to RPM4 connection
GB-H-152-100M Gas booster package,152:1 for 100 MPa
GB-H-152-70M Gas booster package,152:1 for 70 MPa
