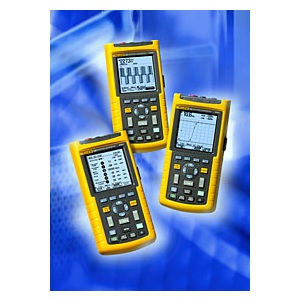

Fluke124万用示波表
紧凑的 Fluke124 工业万用示波表是工业领域故障检测和安装应用的良好方案， Fluke124 是一款真正集成式的测试工具，集示波器、多用表与无纸记录仪于一身，经济、简便易用。利用 Fluke124 工业万用示波表，能快速地诊断机器、设备、控制与电力系统的故障。 Fluke124工业万用示波表:像1-2-3一样简单 双输入 40 MHz 或 20 MHz 数字示波器。 配有两个5000计数的真有效值数字多用表。 自动测量。 配有双输入TrendPlot 记录仪。 即触即测 (Connect-and-View) 触发功能免去了手......
产品描述
紧凑的Fluke124工业万用示波表是工业领域故障检测和安装应用的良好方案，Fluke124是一款真正集成式的测试工具，集示波器、多用表与无纸记录仪于一身，经济、简便易用。利用Fluke124工业万用示波表，能快速地诊断机器、设备、控制与电力系统的故障。
Fluke124工业万用示波表:像1-2-3一样简单
- 双输入 40 MHz 或 20 MHz 数字示波器。
- 配有两个5000计数的真有效值数字多用表。
- 自动测量。
- 配有双输入TrendPlot™ 记录仪。
- 即触即测 (Connect-and-View™) 触发功能免去了手工操作的麻烦。
- 屏蔽测试线可用于示波器、电阻和通断测量。
- Fluke 124随附的 10:1 电压探针可用于高频率测量。
- 电池寿命超过 7 小时。
- 600 V CAT III 安全认证。
- 采用光隔离接口进行 PC 连接。
- 坚固耐用的小型便携包。
在当今日益复杂的系统中，单一的仪表测量根本无法提供足够的细节来确定问题的根源。 导致机器停止的信号异常、丢失和干扰问题较好的通过示波器显示出来。 Fluke 120 系列示波表能够满足当今一边进行测量、一边观看波形的需求。 独特的即触即测 (Connect-and-View™) 触发功能可以自动显示几乎所有信号的稳定波形。 就像 1、2、3 一样容易！
三合一的工具
Fluke 120系列工业万用示波表集40 或 20 MHz 的双通道数字存储示波器、双真有效值数字电压表和双输入的趋势绘图记录仪于一身，并由电池供电。 你可以把其他所有的工具丢到一边，只用一台Fluke 120系列工业万用示波表就可以解决你所有的问题。
一对测试线满足全部测量功能
高频信号波形、数字表、电容和电阻测量、通断检测等所有工作均使用一对屏蔽导线完成，不必浪费查找或更换导线的时间。所包括的附件能钩住各种形状的被测对象。
令你的工作更具有信心
如果你的工作时间紧迫，工作空间又很狭窄或难以接近，你将不得不将精力集中在测试对象而不是测试仪本身。这正是Fluke 120系列工业万用示波表具有即触即测自动触发功能的原因所在。你不必再为触发和仪器设置而烦恼，所有信息均在屏幕上并自动完成你所需要的工作。
电池供电更具灵活性
长达7小时的电池供电操作，使你不需要外接电源真正实现移动作业。手持式，仅1.2kg，便于携带尽可玩于股掌之中。坚固和抗跌落设计确保在恶劣的工业环境下操作可靠、寿命长。(关于电池寿命的详细信息，请参阅技术指标。）
浮地测量，安全保证
传统的示波器只能够以电源地为参考进行测量，而Fluke 120 系列工业万用示波表可以进行浮地测量，所以避免了偶然的接地短路所带来的危险。Fluke 120 系列测试工具及其配带的屏蔽测试线均满足600 V CAT III 工业电力系统测试的安全认证要求。使用VPS40 探头，完全可测量1000 V CAT II 类设备。通过光隔离RS-232 接口，Fluke 120系列工业万用示波表可以被连接至打印机直接打印输出，或者可以被连接到PC，以便随后利用FlukeView® 软件 进行分析和归档。
即触即测（Connect-and-View）触发功能可以实现即时、稳定的显示
示波器用户都知道触发是多么困难。不恰当的设置将显示不稳定的波形，甚至有时是完全错误的波形。福禄克所特有的即触即测功能可以识别不同的信号模式，并自动设置正确的触发。它可以显示任何信号的稳定、可靠并可重现的波形示图，包括马达驱动和控制信号，而无需用户操作按钮。当信号变化时，示波表可以马上识别出来，并调节设置，获得稳定的图形。当连续测试一系列测试点时，其速度和方便之处显而易见！
使用趋势绘图（TrendPlot）功能查找快速的、偶发性事件
麻烦的问题莫过于捕获那些在一段时间内仅发生一次的事件。这些故障可能是由于接触不良、灰尘、污垢、腐蚀造成的，或者仅仅是由于线路或连接器断开引起的。其它因素，如断电和电压下降，或马达的启动和关闭，也会引起设备停止工作。您不必时时刻刻到现场进行观察－－完全交给福禄克示波表就可以了！在这种“无纸记录模式下，可以绘制出一定的时间段内的很小和较大峰值，以及平均值－－很长可达16天。可以两组输入同时绘制，内容可以是电压、电流、温度、频率和相位的任意组合，并标有时间和日期标签，帮助使用者快速的查找故障根源。
Fluke 125 是在 Fluke 124 基础上发展而来的，同时兼备测试功能，能够测量工业机器和工业总线。 总线运行状况测试功能将在单独的章节中加以讨论。
此外，Fluke 125 还提供以下额外的功能，以便对工业机器执行测试:
- 电力测量适用于单相系统和负载均衡的三相系统。 Fluke 125 可以在宽广的频率范围内直接显示总功率 (W)、视在功率 (VA)、无功功率 (VAR) 和功率系数 (PF)，包括马达驱动和变频器的数据。 因此，用户可以查看在机器启动期间或在不断变化的操作条件下获得的各种电力测量值，从而方便地观察各种效果。 电流钳表以标准配件的形式随机附带。
- 谐波模式通过图形显示谐波（多达 33 个谐波），有助于用户发现问题，例如存在较大的非线性负载。
- RPM 和 Hz 读数适用于电动引擎和内燃机。
- Vac pwm 适用于马达驱动输出，读取马达自身所经历的真实输出电压。
- 低电阻测量可以为马达绕组等设备提供 0.01 欧姆的分辨率。
技术指标：
| 技术指标 | |||||||
| 示波器带宽 |
|
||||||
| 双输入真有效值多用表 |
|
||||||
| 趋势绘图记录 |
|
||||||
| 光标 |
|
||||||
| 实时采样率 |
|
||||||
| 等效采样率 |
|
||||||
| 输入和数字转换器 |
|
||||||
| 时基范围 |
|
||||||
| 输入灵敏度 |
|
||||||
| 触发类型 |
|
||||||
| 毛刺捕获 |
|
||||||
| 示波测量 |
|
||||||
| 谐波模式 |
|
||||||
| 较大记录长度 |
|
||||||
| 存储 |
|
||||||
| 额外的电源测量功能（仅限 Fluke 125） | |||||||||
| 测量类型: |
|
||||||||
| 电源配置: |
|
||||||||
| 电压测量 |
|
||||||||
| 高达安全工作电压 |
|
||||||||
| 电流钳表或分流灵敏度: |
|
||||||||
| 谐波模式（仅限 Fluke 125） | |||||
|
|||||
| 分析波形: |
|
||||
| 谐波频率范围: |
|
||||
| 显示 |
|
||||
| 测量: |
|
||||
| 环境参数: | |||
| 工作温度 |
|
||
| 储存温度 |
|
||
| 运行海拔高度 |
|
||
| 安全技术参数 | |||
| 电气安全 |
|
||
| 机械和一般参数 | |||
| 尺寸 |
|
||
| 重量 |
|
||
| 保修期 |
|
||
| 电池寿命 |
|
||
| RS-232/USB 接口 |
|
||
型号：
| 型号名称 | 描述 | |||
| Fluke 125 |
工业示波表 (40 Mhz)
所有型号包括:
|
|||
| Fluke 125/S |
工业示波表(40 Mhz) + SCC120 套件
SCC 120 包括:
|
|||
| Fluke 124 | 工业示波表 (40 Mhz) | |||
| Fluke 124/S | 工业示波表(40 Mhz) + SCC120 套件 | |||
| Fluke 123 | 工业示波表 (20 Mhz) | |||
| Fluke 123/S | 工业示波表(20 MHz) + SCC120 套件 |
| Clips | |
| AC120 | AC120 适用于 120 系列的鳄鱼夹套件（1 红，1 灰，1 黑） |
| AC87 | 大负荷母线测试夹套件 |
| BP980 | 双橡胶插头套件 |
| HC120 | HC120 适用于 120 系列的钩夹套件（1 红，1 灰） |
| HC200 | 测试挂勾组，2 红，2灰 |
| Test Probes | |
| ITP120 | ITP120 光隔离触发探针 |
| TP912 | TL910的替换探针 |
| TP920 | 测试探头适配器套件 |
| VPS121 | VPS121 1:1 电压探头组 |
| VPS250 | VPS250 2.5 m 电压探头组 75 MHz |
| 便携式示波器 | |
| FlukeView® 用于Fluke工业示波表的软件 | FlukeView® 用于Fluke工业万用示波表的专业软件 |
| 光纤测试 | |
| FOM 光缆计 | FOM 光缆计 |
| 机套和挂件 | |
| C120 | 硬质便携箱 |
| C125 | 仪表包 |
| C75 | 附件包 |
| Fluke MeterCleaner™ 棉布 | Fluke MeterCleaner™ 棉布 |
| 汽车测试附件 | |
| SCC128 | SCC128 汽车排障工具包（120 系列） |
| 测试线，探头和线夹 | |
| BB120 | BB120 带护套的橡胶插头至雌头BNC的适配器 |
| OC4USB | USB 接口电缆 |
| PM9080/001 | PM 9080/001 光隔离 RS-232 适配器/电缆 |
| PM9091 | 同轴 BNC 电缆套件，彩色编码，每套 3 根，每根 1.5 米 |
| RS120-III | Set of replacement accessories for STL120-III and VPS40-III |
| VPS40-III | VPS40-III Voltage Probe, 10:1, with safety-designed shrouded 4mm testpin |
| 照明灯 | |
| L200 | 探头照明灯套件 |
| L210 | 探头灯套件 |
| 电池，充电器和适配器 | |
| BHT190 | 用于工业总线连接的分线适配器 |
| BP120MH | BP120MH 镍氢(NiMH)电池组，适用于Fluke 120 系列、Fluke 43和43B |
| PM8907 | PM8907电源适配器/电池充电器 |
| 电流钳 | |
| 80i-110s | 交/直流电流钳 |
| i1000s | 交流电电流探头 |
| i1010 | 交/直流电流钳 |
| i200s | 交流电流钳 |
| i3000s Flex-24 | AC 电流钳型表, 610 mm |
| i3000s Flex-36 | AC 电流钳型表, 915 mm |
| i3000s | 交流电电流钳表 |
| i30s | AC/DC 电流钳表 |
| i310s | 电流仪表 |
| i400s | 交流电电流钳表 |
| i5S | AC 电流钳表 |
| 电缆和硬件 | |
| PAC91 | 打印机适配器电缆 |
| 选件 | |
| SCC120 | SCC120 超值套件 |
| 压力 | |
| PV350 | 压力真空模块 |
| Test Leads | |
| TL220 | SureGrip™ 工业测试线组包括： |
| H900 | 测试线支架 |
| STL120-III | STL120-III 屏蔽型测试线套件 |
| TL221 | SureGrip™ 延长测试线组 |
| TL224 | SureGrip™ 隔热测试线 |
| TL40 | 伸缩式探针测试线组 |
| TL71 | 超值测试线组 |
| TL81A | 豪华型电气测试线组 |
| TL910 | 电气测试探头组 |
| 温度 | |
| 80PK-22 | SureGrip 浸入式温度探头 |
| 80PK-24 | SureGrip 气体温度探头 |
| 80PK-26 | SureGrip 锥形温度探头 |
| 80PK-3A | 表面探头 |
| 80PK-8 | 管夹式温度探头 |
| 80T-150UA | 通用温度探头 |
| 80TK |
热电偶模块 |
