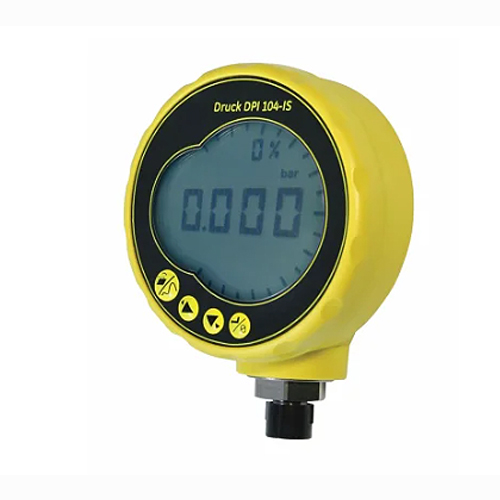

德鲁克DPI104-20G数字压力表
产品描述
DPI104-20G数字压力表特点
●准确度为 0.05% FS 、包括 14°F 至 122°F （ -10°C 至 50°C ）的非线性、滞后性、重复性和温度效应●五位分辨率和压力读数
●除了数字压力指示外、仪器还具有压力条形图 - DPI 104 LCD 显示屏包括一个圆形 20 段条形图、可为用户提供从 0 - 100% 全刻度输出范围内的压力的快速、准确的 Visual 估算
●显示屏每秒更新两台
●用户可以启用、禁用和重置很小和很大阀门功能
●可编程以提供 0 至 5V 输出信号、这是可配置的
●报警输出包括一个漏极场效应晶体管（很大电流 250 mA 、很大电压 24 VDC ）
● Druck 的 DPI 104 压力装置具有可调节的安装位置、壳体围绕压力接头旋转 320° 、面板可以任意方向旋转以获得较佳视野
●通过菜单和皮重锁定功能、可防止未经授权的菜单访问
●在菊花链式网络中很多可连接 99 台 DPI 104 仪表
●芬欧汇川模块可连接到 DPI 104 、以提高准确性并扩展压力范围
● Druck 的数字压力表具有不锈钢或 Inconel 压力腔、可用于腐蚀性介质
●免费监控和控制软件
●十一个可选压力单位
●压力范围达 20 、 000 psi （ 1400 bar ）
DPI104参数
●精度：0.05% FS，综合考虑非线性、迟滞、重复性综合误差及 14°F~122°F (-10°C~50°C)时的温度影响
●耐压极限：2倍工作压力[20,000 psi (1400 bar)量程耐压极限为29,000 psi(2000 bar)]。
●可选压力单位：kPa、MPa、kg/cm2、psi、mbar、bar、inHg、inH2O、mH2O、mmH2O 和mmHg
●耐压极限：2倍工作压力[20,000 psi (1400 bar)量程耐压极限为29,000 psi(2000 bar)]。
●可选压力单位： kPa、MPa、kg/cm2、psi、mbar、bar、inHg、inH2O、mH2O、mmH2O 和mmHg
●显示：压力读数：5 位数字，字高0.5 in (12.7 mm)
●百分比指示：2.5位数字，字高0.25 in (6.35 mm)
●压力柱状图：除了数字压力指示，DPI 104 LCD还包含一个20子段的环形柱状图，让用户能快速视觉估计从0至100%满量程输出的压力。柱状图增量为用户选择范围的5%。
●显示刷新：每秒2次
●很小/很大值：很小/很大压力值可以在DPI 104上显示，此功能可以被启用或禁用， 同时用户也可以重置该显示值。
●开关测试：DPI 104具有开关测试的功能，可以捕获并显示外部压力开关打开和闭合时的压力值。很大开关阻抗200Ω。
●电压输出：可通过编程设置一个0~5V的模拟输出信号, 使其与显示器显示的压力成正比，或设定为恒定值。电压输出模式对于50 mV ~ 5 V提供0.1% FS精度。、
●报警输出：报警输出结点通过开漏场效应管实现（很大电流250mA，很大电压24VDC）
●可调节安装位置：为增加方便性，DPI 104的外壳可以绕压力管接头旋转320°，前面盘也可以旋转至任意位置，获得好的视角。
●菜单锁定：可防止未经授权菜单访问和设置。
●RS232接口：提供串行通讯功能，可通过选件串口通讯线（IA4090-2- V0），将数据传输至PC。使用此通讯线，通过ASCII指令集或选件SiCal Pro 软件，发布所有的菜单指令和显示数据。
●网络功能：支持多达99台DPI 104通过菊形连接网络连接在一起
●通用压力模块（UPM）：UPM模块可以与DPI 104相连，提高精度和扩展压力范围
●电池：DPI 104配备1节9V碱性电池，型号为MN1604。如果每天使用1小时，电池的寿命大约为6个月。为了提高供电性能，建议采用9V锂电池（GE不提供）。
●压力接口：1/4 NPT或BSP外螺纹压力接口，量程10,000 psi (700 bar)以下。
●9/16 x 18 UNF外锥螺纹压力接口，
●量程：15,000 psi (1000 bar) 和20,000 psi (1400 bar)
●封装：外壳材料ABS/PC塑料，密封类型 4/IP65
●介质部件：与不锈钢（316）和Inconel兼容之介质
●欧洲标准：CE标记
●SiCalPro软件：此软件包让用户能通过在计算机屏幕上的可视化仪器面板远程控制DPI 104。校验数据可以被记录、浏览或作为校验证书打印出来。
●系统要求：很低要求：Intel Pentium处理器，Windows® 95或更高版本
通用参数
●存放温度：-4°F~ 158°F (-20°C ~ 70°C)
●尺寸：直径：3.74″(95 mm) ，不包括压力接头
●厚度：2.17″ (55 mm)
●重量：大约13盎司(350 g)
●机械振动：符合Def Stan 66-31, 8.4 Cat III
●机械冲击：符合BS EN 61010:2001
●电气环境：电磁兼容性：BS EN61326-1:1998 + A2:2001
●电气安全：BS EN 61010:2001
●机械安全设备定向等级：SEP
| 属性 | 数值 |
|---|---|
| 很大压力测量 | 350bar |
| 很小压力测量 | 0bar |
| 压力表类型 | 数字 |
| 连接尺寸 | G 1/4 |
| 量规外径 | 95mm |
| 高效精确度 | ±0.05% |
| 盒材料 | ABS、PC |
| 很低工作温度 | -10°C |
| 很高工作温度 | +50°C |
