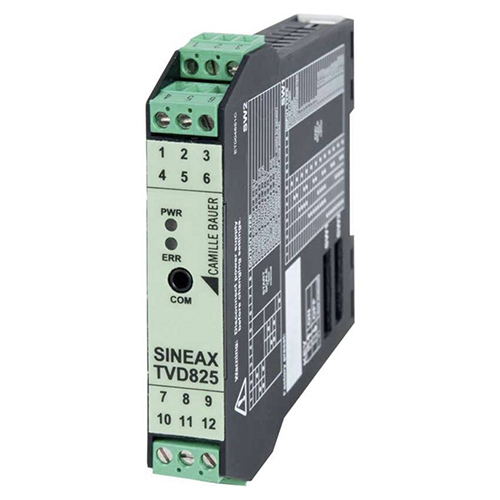

SINEAXTVD825转换器
SINEAXTVD825转换器 对电流或者电压的直流信号的输入和输出分别进行电绝缘，以放大和/或改变输入信号的信号电平或类型（电流或电压）；所有电路都必须采用双重绝缘进行绝缘，以防携带危险电压的电路。SINEAXTVD825转换器是根据DIN46277标准设计的，需要安装在轨道上，在安装时，为达到较好使用效果和使用寿命、确保信号充分通风，建议用户将其安装在垂直位置，并避免在产生热量的设备上方安装转换器，设备的安装、装配、设置和调试只能由熟练工人......
产品描述
SINEAXTVD825转换器对电流或者电压的直流信号的输入和输出分别进行电绝缘，以放大和/或改变输入信号的信号电平或类型（电流或电压）；所有电路都必须采用双重绝缘进行绝缘，以防携带危险电压的电路。SINEAXTVD825转换器是根据DIN46277标准设计的，需要安装在轨道上，在安装时，为达到较好使用效果和使用寿命、确保信号充分通风，建议用户将其安装在垂直位置，并避免在产生热量的设备上方安装转换器，设备的安装、装配、设置和调试只能由熟练工人进行。
SINEAXTVD825转换器操作说明书特点
电压、电流、温度（RTD、TC）或电阻输入
电流输入传感器电源（较大17 V DC）
电压和有源/无源电流的电隔离输出测量
2个独立的输出可通过DIP开关进行编程，以实现电流（有源和无源连接）和电压
通过LED指示可用电源和报警状态
电流4路隔离（电源/输入/输出1/输出2）：1500 V AC
SINEAXTVD825转换器使用说明书
| General Data | |
| Power supply | 10～40 VDC / 19～28 VAC / 50-60 Hz |
| Power consumption | min 0.5 W / max 2.0 W |
| Isolation | Test voltage 1.5 kV AC rms |
| Basic accuracy | 0.1% (by reference condition) |
| Response time | max 25 ms |
| Setting | DIP - switches |
| Mounting | 35 mm DIN rail guide |
| Material | PBT (black) |
| Protection degree | IP20 |
| Operating temperature | -10～+65°C |
| Weight | 200 g |
| Dimension (w x h x d) | 17.5 x 100 x 112 mm |
| Input (1x) | |
| Voltage | 0～10 V，min impedance 120 kΩ |
| Current | 0～20 mA，max impedance 50 Ω |
| Rtd | Pt100，Pt500，Pt1000，Ni100 / Measure 2，3，4 wires |
| Thermocouple | Type J，K，R，S，T，E，B，N |
| Potentiometer | 1 kΩ～100 kΩ |
| Output (2x) | |
| Voltage | 0～10 V，min load resistance： 20 kΩ |
| Current | 0～20 mA (active/passive)，max load resistance：600 Ω |
| Standard | |
| Approval | CE |
| Conformity |
EN 61000-4-5 Clas 2；EN 61000-6-2；EN 61000-6-4； EN 61010-1 |
SINEAXTVD825转换器安装环境
工作温度：-10…+65°C级
储存温度：-20…+85°C级
相对湿度：30…90%，40°C（非冷凝）
污染程度：2
适用范围：海平面以上2000米以下的室内区域
SINEAXTVD825转换器测量使用说明
| Power supply | 10～40 V DC，19～28 V AC，50～60 Hz，max. 2.0 W；min. 0.5 W |
|
Input |
1 isolated independently parameterisable input for： Current (input impedance 50 Ω)：0～20 mA via passive or active connection (loop supply max. 25 mA at max. 17 V) Voltage (input impedance 120 kΩ)：0～10 V Potentiometer (input impedance > 5 MΩ)：1～100 kΩ (excitation current 1 mA) Thermocouple (input impedance > 5 MΩ)：Type B,E,J,K,N,R,S,T Thermo resistor：Type PT100，PT500，PT1000，NI100 (Excitation current：1.1 mA (PT100) and 0.11 mA (PT500，PT1000) |
| Input resolution | 14 Bit |
| Sample rate | Configurable：16.66 ms (at 60 Hz) or 20 ms (at 50 Hz) |
| Response time | Sample rate + 6 ms |
|
Outputs |
2 isolated，independently parameterisable outputs for： Current (maximum load 600 Ω)：0～20 mA via passive or active connection Voltage (minimum load 20 kΩ)：0～10 V |
| Output resolution | 14 Bit |
在调试设备前，首先要检查所有电气连接是否安全，用隔离器上的螺纹端子来连接电线，适用于较大2.5mm²的电线横截面，连接时请注意：1.拆下约0.8 cm的电缆绝缘层；2.将电缆插入圆形开口；3.小心地用螺丝刀拧紧螺钉端子；4.检查电缆连接是否牢固。电源变压器必须符合规范EN60742的隔离变压器和安全变压器标准。要遵守制造商的操作说明，请不要在操作说明中规定限值之外进行操作，安装在工业装置中，并符合EN 61010-1的要求。
