KINAX N702倾角可编程变送器
KINAX N702倾角可编程变送器 是一种坚固的绝对倾角变送器，将倾斜角度转换为与角度成比例的直流信号，输出信号是电流变化形式的模拟信号。变送器采用油阻尼摆系统，进行无接触测量，不会造成磨损，由于具有高机械负载能力和紧凑的设计，特别适合工业应用，可以用在起重机及重型车辆、挖掘机、钻孔机、船舶和近海设施设备上。同步或安装板进行的非常简单的表面安装，通过传感器连接器M12x1/4-polig进行的连接以及免费的现场参数化，为组装和安......
产品描述

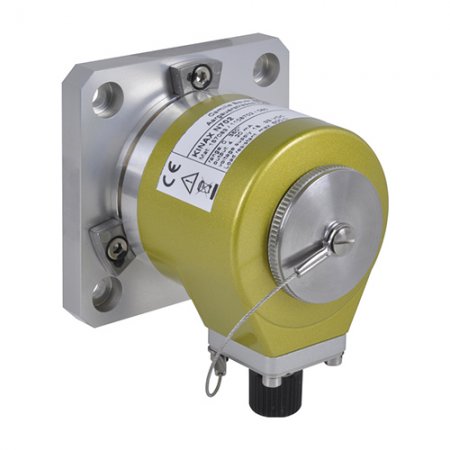

KINAX N702倾角可编程变送器是一种坚固的绝对倾角变送器，将倾斜角度转换为与角度成比例的直流信号，输出信号是电流变化形式的模拟信号。变送器采用油阻尼摆系统，进行无接触测量，不会造成磨损，由于具有高机械负载能力和紧凑的设计，特别适合工业应用，可以用在起重机及重型车辆、挖掘机、钻孔机、船舶和近海设施设备上。同步或安装板进行的非常简单的表面安装，通过传感器连接器M12x1/4-polig进行的连接以及免费的现场参数化，为组装和安装提供了高达的灵活性。
KINAX N702倾角可编程变送器特点
紧凑型，可用于工业
防水防尘坚固的铝制外壳
测量范围、旋转方向和零位功能直接在KINAX N702上编程
磁阻角位置变送器
模拟接口4~20mA
防护等级IP66
油阻尼摆，摆轴没有机械挡块
低接触原理，绝对测量精度高
坚固的设计和高质量的材料使其能够承受高机械负荷
通过传感器接头M12x1进行安全电气连接，标准同步或安装板
无需波浪修正
与传感器接头M12x1/4-polig的导线连接
免费现场参数化
KINAX N702倾角可编程变送器配件表
| Description | Article No. |
| Connector M12x1 / 5 poles | 168 105 |
| Kit mounting clamp N7xx | 168 353 |
| Mounting plate N7xx | 168 379 |
| Connecting cable to N702 / Length 3m | 169 757 |
KINAX N702倾角可编程变送器技术参数及环境要求
测量范围：-180°~179.9°
自由可编程倾角：设置为±135°
旋转感：可顺时针或逆时针方向
测量输出
电源：18~36VDC（负载600Ω）,9~36 VDC（负载200Ω）
输出信号IA：负载无关直流电流，与倾斜成比例
电流消耗：<80mA
标准范围：4~20mA，3线连接
防止极性错误
气候等级：温度-30°至+70°C，[-22 ... +[华氏158度]，相对湿度<95%
抗震性：≤40 m/s2/5~100 Hz符合EN 60068-2-6
抗冲击性：300m/s2/18ms符合EN 60068-2-27
运输和储存温度：–30°至+70°C[-22~+158°F]

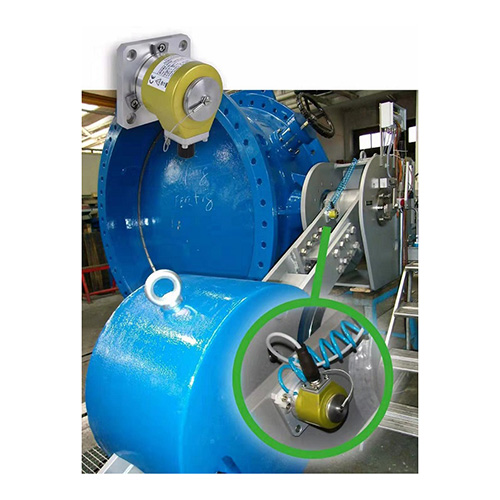

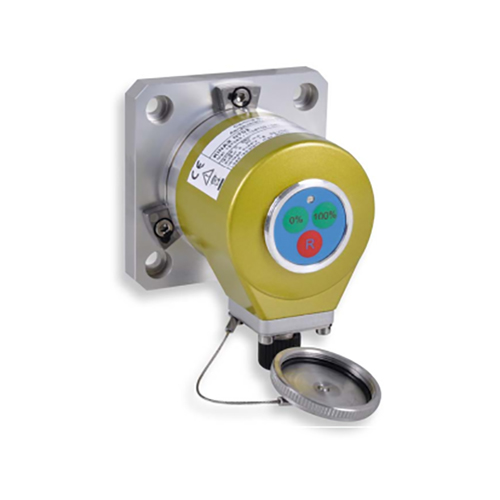

为了获得起重机吊臂的角度位置、车辆的横向倾斜度和升降平台以及堰式疏水阀或类似设施的角度方位，也可以使用KINAX N702倾角可编程变送器。编程时可以使用变送器本身上的键盘来对参数进行设置，点击按钮，为对称排列的零位设置初始值和很终值或参数，如果操作不正确，可以恢复出厂设置。
在启动KINAX N702倾角可编程变送器前用户应该检查所有电气连接，变送器的安装、和调试必须由专业人员进行，并且严格遵守制造商的说明书进行。如果变送器的装配、电气连接或其他工作未按照仪器说明进行，则可能导致设备故障或失效；必须通过适当的安全措施排除设备故障或故障对人员造成的风险、对装置的损坏和对运行设备的损坏，不要在说明书规定的范围外对变送器进行操作。安装倾角传感器可以直接用三个夹板安装在测量对象上，也可以通过安装板用4个M6圆柱螺钉进行安装，安装时应注意垂直于地面张力进行安装，倾角传感器默认配备有安装板，没有气缸螺钉M6。
