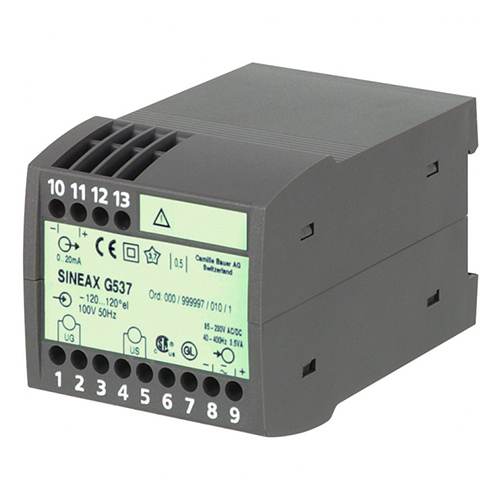

SINEAXG537功率变送器
SINEAXG537功率变送器 是把需要同步的两个电气系统的相角差转换为与测量值成比例的直流或电压信号的传感器,输出的信号可用于指示、注册、监测和控制,用于电力系统的导轨的任意位置上,测量输出线作为三股电缆移动,并尽可能远离强电流线;把变送器并联在同一母线上,首先必须要保证电压、相位和频率平衡,相角差的测量是通过同步测量母线电压和发生器电压获得的电气连接要严格按照变压器铭牌上的信息进行电线连接,用于连接控制装置时......
产品描述
SINEAXG537功率变送器是把需要同步的两个电气系统的相角差转换为与测量值成比例的直流或电压信号的传感器,输出的信号可用于指示、注册、监测和控制,用于电力系统的导轨的任意位置上,测量输出线作为三股电缆移动,并尽可能远离强电流线;把变送器并联在同一母线上,首先必须要保证电压、相位和频率平衡,相角差的测量是通过同步测量母线电压和发生器电压获得的电气连接要严格按照变压器铭牌上的信息进行电线连接,用于连接控制装置时,可以在操作期间中断输出线并连接控制装置。
SINEAXG537相位差测量变换器主要特点
正弦波,方波或失真基频输入电压的测量输入
发电机和母线输入电压:10至690 V
标称输入频率:50 Hz
辅助电源:85至230 V AC / DC
输入频率响应时间段:4
测量范围极限:±10°至±180°el
提供单极性,双极性或零归零输出量的测量输出
测量方法:获取零交叉点之间的距离
电源:集成的AC-DC电源组,具有宽容范围,可通用
高顶导轨安装壳体
认证:CSA,GL(德国劳埃德船级社)
SINEAXG537功率变送器使用环境
工作温度:10至+55摄氏度
储存温度:40至70摄氏度
相对湿度:75%
工作高度:较大2000米。
储存温度:40至70摄氏度
相对湿度:75%
工作高度:较大2000米。
只能在室内使用
额定频率:16至800 Hz(很小40 Hz,较大400 Hz,通过测量输入提供辅助电源)
额定电压输入:发电机和汇流条10-230 V或230-690 V
(很小24 V,较大230 V,取决于嵌入式电源组,通过测量输入提供辅助电源)
SINEAXG537功率变送器测量输入
输入标称电压:10~230V或者230..690V
标称频率:50HZ, 60HZ或用户自定义10...400HZ
测量范围:-120°~0~120°el或用户自定义-180°~0~180°el,测量范围≥20°el, 明确指示仅达到-175°~0~+175°el
测量输出:较大输出值0~20mA, 4~20mA,0~10V或者用户自定义在1~20mA或1~10V范围内输出信号单极,对称双极或过零设置时间可选输入频率的2,4,8或16周期
精度等级:0.2,在15-30℃以内
Camillebauer公司位于景色旖旎的瑞士沃伦(苏黎世附近),成立于1900年(瑞士巴塞尔),1944年起开始自主研发和生产,是一家秉承瑞士品质和创新精神的中型企业,在全球范围内向能源生产、输送及用户端,提供客户化产品和解决方案,为用户创造价值,Camillebauer公司以传承瑞士品质和积极创新的姿态,重新定义基于新能源时代的四大核心技术领域(1)测量和显示(2)电能质量(3)控制和监控(4)软件和系统解决方案,藉此从容应对世界对能源日趋复杂要求之挑战。

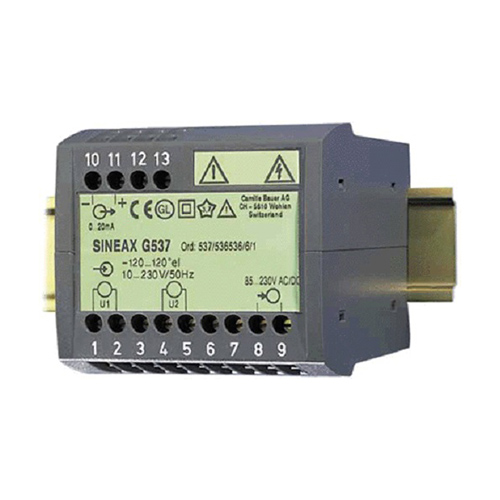

SINEAXG537相角功率变送器用于将需要同步的两个电气系统的相角差转换为与测量值成比例的直流或电压信号的传感器,变送器符合IEC1010及EN61010所规定的重要的关于电磁兼容性和安全的要求,在设计、生产及测试过程中严格按照ISO9001质量保证标准进行。额定频率是16至800Hz(很小40Hz,较大400Hz测量输入的辅助能量),提供单极性,双极性或零归零输出量的测量输出,采用获取零交叉点之间的距离的测量方法,试验电压:50 Hz,1分钟,5550 V输入与所有其他电路以及外表面3250 V,输入与其他3700 V,电源与输出以及外表面490 V,输出与外表面,分别符合EN 61 010-13700。电力,不像墙上的插座那么简单!
Description | *Blocking code | no-go with blocking code | Article No./ Feature | |
SINEAX G537 Order code 537 - xxxx xxx | 537 – | |||
Features, Selection | ||||
1. Mechanical design Housing P13/70 for rail mounting |
4 |
|||
2. |
Nominal input frequency 50 Hz |
1 |
||
60 Hz | 2 | |||
Non-standard [Hz] ≥ 16 to 800 Hz With power supply from measuring input min. 40 Hz, max. 400 Hz |
9 |
|||
3. |
Nominal input voltage Generator and bus bar: UN = 100 V |
A |
1 |
|
UN = 230 V | A | 2 | ||
Non-standard [V] ≥ 10 to 690 V With power supply from measuring input min. 24 V, max. 230 V, see feature 6, lines 3 and 4 |
9 |
|||
3 phase system: Input voltage = phase to phase voltage | ||||
4. |
Measuring range – 120 … 0 … 120 °el |
1 |
||
Non-standard [°el] Measuring range within – 180 … 0 … + 180 °el, but unambiguous output value up to – 170 … 0 … + 170 °el; measuring span ≥ 20 °el |
9 |
|||
5. |
Output signal 0 … 20 mA |
1 |
||
4 … 20 mA | 2 | |||
Non-standard 0 … 1.00 to 0 … < 20, [mA] – 1.00 … 0 … 1.00 to – 20 … 0 … 20 (symmetrical) 1 … 5 to < (4 … 20) (AA / AE = 1 / 5) |
9 |
|||
0 … 10 V | A | |||
Non-standard 0 … 1.00 to 0 … < 10, [V] – 1.00 … 0 … 1.00 to – 10 … 0 … 10 (symmetrical) 0.2 … 1 to 2 … 10 (AA / AE = 1 / 5) |
Z |
|||
AA = Output start value, AE = Output end value | ||||
6. |
Power supply 85 … 230 V DC, AC |
1 |
||
24 … 60 V DC, AC | 2 | |||
Internal from measuring input (24 … 60 V AC) | A | 3 | ||
Internal from measuring input (85 … 230 V AC) | 4 | |||
Connect to the low tension 24 V AC / 24 … 60 V DC | 5 | |||
7. |
Response time 4 periods of the input frequency (standard) |
1 |
||
2 periods of the input frequency | 2 | |||
8 periods of the input frequency | 3 | |||
16 periods of the input frequency | 4 |
SINEAXG537相角功率变送器用于将需要同步的两个电气系统的相角差转换为与测量值成比例的直流或电压信号的传感器,变送器符合IEC1010及EN61010所规定的重要的关于电磁兼容性和安全的要求,在设计、生产及测试过程中严格按照ISO9001质量保证标准进行。额定频率是16至800Hz(很小40Hz,较大400Hz测量输入的辅助能量),提供单极性,双极性或零归零输出量的测量输出,采用获取零交叉点之间的距离的测量方法,试验电压:50 Hz,1分钟,5550 V输入与所有其他电路以及外表面3250 V,输入与其他3700 V,电源与输出以及外表面490 V,输出与外表面,分别符合EN 61 010-13700。电力,不像墙上的插座那么简单!
文章来源于Camillebauer
