福禄克Fluke771信号测试钳表-自控领域实操分享

福禄克从来不缺好东西，其实缺的是……好的仪表如何被发现。

一位来自水务系统的自控技术经理在参与了福禄克体验官项目的产品试用后，他带来了Fluke 771 毫安级信号钳表的详尽实操分享。

水处理行业自动化系统工程师，平时工作中经常接触的控制信号除了DC24V的开关量信号就是4~20mA的模拟量信号。检查开关量信号很简单，普通万用表的直流电压档就可以了，而4~20mA的模拟量信号就麻烦的多了，用万用表的mA档测试至少需要拆下一根原信号线，把万用表串接在电路中测量信号数值。由于万用表表笔多为针形的，还需要用手捏紧表笔和信号线，如果此时需要调节仪表输出则需要其他人协助。更麻烦的是如果同时测量多路模拟量一定要记清楚拆下信号线的位置，必要时要提前拍照，防止恢复接线时出错。还有一个致命的问题是常常忙昏了头，刚测试完mA电流就去测试交流电压，结果是砰的一声万用表烧了，柜子也跳闸了。工作十多年，用过的五六个万用表mA档全被自己和同事烧坏了。

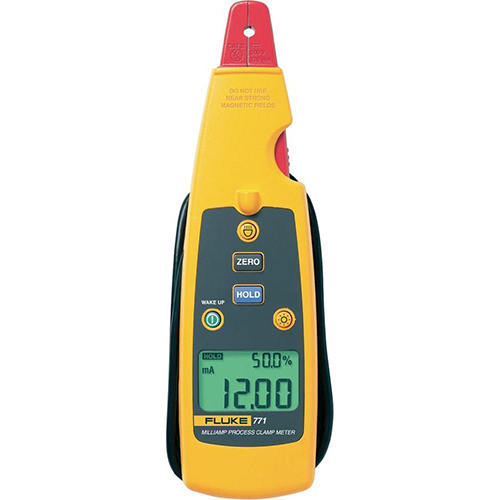

Fluke771仪表全貌

靠前步，自然是先拿在手上研究一番。颜色主体是经典的福禄克黄，钳形表头是红色。表头和表身还可以分体使用，极大的解放了工程师的双手，也可以和待测设备保持较远距离，使工作更安全。该表供电用的是普通5号电池，不是万用表常用的9V电池，更便宜和容易购买。更贴心的是钳形表头是可以拆下来的，如果频繁使用造成表头损坏的话可以单独更换。还有一个很好的设计就是表头方向有一个照明灯，光线暗的情况下不用掏手机照明了。

第二步，上手研究完了自然是测试一下功能。我很关心的是这款仪表的测量精度，因为用国产大电流钳表不少，精度可谓参差不齐，这个测量毫安信号的钳表，差1毫安仪表误差就大于5%了。我用了一台胜利的79A信号发生器作为信号源，用一个普通国产万用表作为辅助显示。靠前次先输出4mA信号，万用表显示3.99mA，771显示4.07mA，误差较大。难道是信号太小了，把输出信号增加到20mA，万用表显示20mA，771显示20.08mA，误差几乎是固定值。再翻看仪表，发现表身有一个“ZERO”调零按键，调零后再测量读数准确了。调零前4mA信号测量、调零前20mA信号测量、调零后4mA信号测量

第三步，为了测试福禄克Fluke771的全量程性能，我从1mA开始每次增加1mA逐步测试，结果如下表所示。总体看Fluke771的误差不大于0.02mA，精度为0.1%。官网参数是精度0.2%，测试数值优于标注数值。

第四步，官网标注福禄克Fluke771的分辨率和灵敏度是0.01mA，为了验证，我分别输出12.50mA和12.55mA信号，Fluke771测量结果如下图。分辨率和精度都达到了标注的数值，少有遗憾的就是Fluke771的反应时间稍长，0.1mA的变化需要20秒左右才能保持稳定。12.50mA信号测量、12.55mA信号测量

总结：

经过体验测试，福禄克Fluke771的表现令我很满意，尤其是精度方面，采用钳形原理的测量结果跟串入回路测量没有明显差别，但其更方便易用，会带来调试效率的大幅提升。可以总结为一句话：是一款除了价格各方面都令人满意的仪表。当然，必须承认的是福禄克的东西是物有所值的，实力允许的话一定要置备一台。
