电能质量A级和S级有什么区别?
电能质量:A级和S级的区别
电能质量:A级是什么意思?
在系统故障、设备故障导致生产中断、数据丢失、IT中断甚至停电等事件发生之前,电能质量监测通常不会成为一个问题。一般来说,这类事件的问题定位非常耗时,因为它们的起因并不总是能够立即查明。除此之外,故障一旦发生,必然造成损失,而这些故障可以通过提前监测的手段及时发现,采取相应措施来避免损失。
电能质量的定义见EN 50160,该标准描述了供电网络中电压的特性。然而,IEC 61000-4-30第3版规定了测量电网质量所需的准确度。该标准区分了不同的设备类别。在A级(A=Advanced)的情况下,从不同供应商制造的不同设备获得的测量值具有可比性,当需要精确测量时,总是使用A级设备。通过本标准,可获得可靠、可重复和可比较的结果,可用于计费目的。

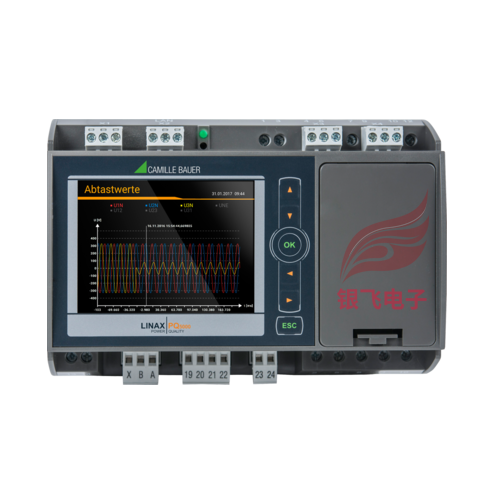

电能质量分析仪GMC-I
以下测量值由IEC 61000-4-30第3版标准化,对于A类设备是强制性的:
■ 电源频率
■ 电源电压的大小
■ 电压不平衡
■ 电压骤升/骤降/中断
■ 快速电压变化
■ 谐波/间谐波 THD
■ 闪变
■ 供电电压上的电源信号
瞬态也可以作为一种选择进行测量。在一个50Hz的电网中,电源电压的均方根值(RMS)是在10个周期内测量的。测量的时间间隔必须是连续的,不能与相邻的间隔重叠。在本标准所述条件下,测量误差不得超过额定的电源电压值的0.1%。

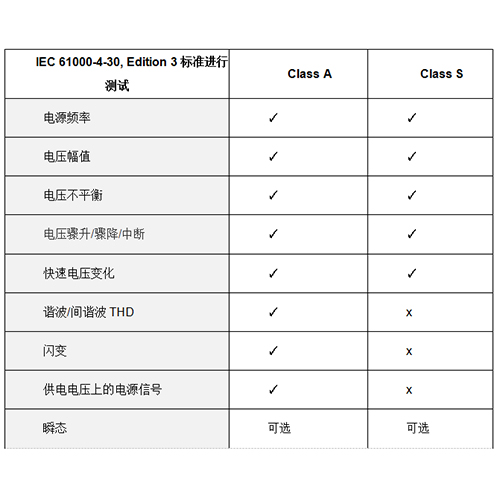

A级和S级的区别
作为A级设备,它的测量要求精度非常高,但S级设备(S=Survey)规定的测量精度要求要低得多—数据和事件只进行定性记录,对测量精度的要求较少。此外,S类设备不必测量那么多的量。
S类设备必须进行以下测量:
■ 电源频率
■ 电源电压的大小
■ 电压不平衡
■ 电压骤升/骤降/中断
■ 快速电压变化
原来电能质量的A级设备要求是高于S级设备的!
