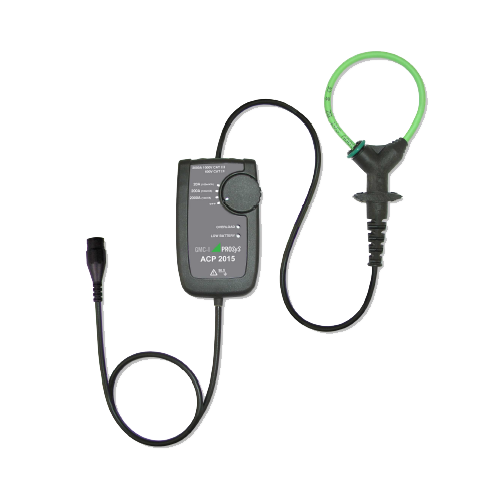

GMC-I PROSyS 2000A柔性AC电流传感器探头
GMC-I PROSyS 2000A柔性AC电流传感器探头
GMC-I PROSyS 2000A柔性AC电流传感器特点:
1-使用罗氏线圈原理测量200mA到2000A的电流
2-灵活的探头设计允许进入笨拙或狭窄的空间
3-先进的磁性设计可确保高测量精度和线性度
4-高达1MHz的频率响应支持高速开关损耗的分析
GMC-I PROSyS 用MICRO-flex 2005和ACP 2015扩展了其非侵入式电流测量探头的范围, 提供方便,灵活和精确的方式测量200mA到2000A 的交流电流,不需要断开或破坏初级电路。
MICRO-flex ACP 2005测量交流电流用三个可切换范围,对应满量程值的20,200,2000A,使此探头成为监测电能质量和能源管理应用以及任何市电供电设备,电动机或不间断电源中电流测量的好的选择之一。
它提供了输出信号,每个量程范围,满量程0-2.0v,简化了与任意数字万用表,示波器或是记录仪的连接。探头的精度为读数的±1%。
MICRO-flex ACP 2005使用罗氏线圈原理测量交流电流。积分来自线圈的信号会产生一个输出,这个输出准确地代表了初级电流。MICRO-flex的设计允许在只能提供有限通道的狭窄空间内进行测量。在ACP 2005中,检测线圈采用直径6mm的薄型柔性组件形式。用户打开回路,将其绕过初级导体,然后将其重新连接到探头。先进的耦合设计可确保始终如一地闭合回路,并实现完全可重复的结果。
罗氏线圈是空心的,没有饱和和电路负载问题:该原理因其线性和准确性而著称。在ACP 2005中,由于偏心导体在磁环路内的定位而导致的测量误差仅为读数的±2%:整个范围内的线性均在读数的±0.2%之内。三种型号的变体,具有不同的磁环长度,可满足50,70和100mm的一次电流导体直径。ACP 2005的频率响应为20Hz至100kHz。ACP 2015 还可以提供所有相同的功能,并将频率范围扩展到1MHz。利用ACP 2015驱动数字存储示波器,可以详细检查功率半导体电路的开关损耗。两个系列都具有快速响应,并且再现了被测电流的快速变化。
MICRO-flex ACP 2005探头通过了EN61010-2-032 CAT IV的安全认证,可用于危险区域。它们提供1000v AC rms或DC的较大安全额定电压。它们可以由两节AA碱性电池供电,或者由100mA的3v外部电源供电,积分单元的尺寸为110*65*23mm。
关于GMC-I PROSyS
GMC-I PROSyS设计,开发和制造用于电流和电压测量以及电参数的测量和过程处理的电流探头,钳形表,手持式仪器和系统。
该公司提供高度定制的OEM产品和服务,并提供广泛的标准产品,这些产品通过分布在20多个国家/地区的分销网络进行销售和支持。GMC-I PROSyS是德国GMC instruments集团在英国的子公司。
