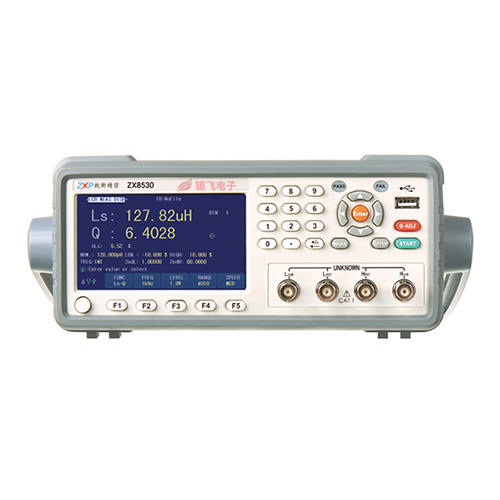

关于ZX8530/ZX8531/ZX8532 LCR数字电桥型号产品的介绍
关于ZX8530/ZX8531/ZX8532 LCR数字电桥型号产品的介绍
在技术参数方面,我们用一整个表格进行了清晰说明,如下;对于ZX8530/ZX8531/ZX8532这三种数字LCR电桥来说,从技术方面来讲;它是采用了彩色TFT显示屏幕的新一代阻抗测试仪器,它有着万分之五的基本精度,在频率方面,它们是在50Hz~200kHz范围之间。可以满足公司的来料检验以及出货的检验,为产品质量提供有力保证。
接下来我们这对三种型号的性能特点进行介绍:1,与国际品牌包括Keysight、WK两个典型的厂家LCR电桥测试数据有较高的可比性。2,它们有着4.3"的液晶屏幕,和2U标准机箱;3,带键盘锁定功能和掉电数据保护功能;4,有两种语言,分别为简体中文、英文操作语言;操作简便;5,进行测试数据、测试条件保存至U盘或者内部;6,U盘可支持格式包括FAT16、FAT32两种文件系统;7,列表扫描功能、开路、短路、负载校正功能;8,无需安装软件即可上传数据到电脑;9,仪器内部50组,U盘500组测试文件,可随时进行调用;10,测试电压、电流自动平衡调整功能(ALC);
操作步骤如下:
一:插上电源插头,将面板开关按至ON.开机后,仪器功能指示于上次设定状态,预热10分钟,待机内 达到平衡后,进行正常测试.
二:测试参数选择, 使用“参数”键选择L、C、R,单位如下: L:uH、mH、H(副参数:连带测试器件Q值) C:pF、nF、uF(副参数:连带测试器件D值) R:Ω、kΩ、MΩ(副参数:连带测器件间Q值)
三: 使用者应根据被测件的测试标准或使用要求按频率键、电压键,选择相应的测量频率、测试电压. 可选择50Hz、60Hz、100Hz、120Hz、1kHz 、10kHz、20kHz、40kHz、50kHz、100kHz10个频率,1V、0.3V、0.1V三个电压.
在技术参数方面,我们用一整个表格进行了清晰说明,如下;对于ZX8530/ZX8531/ZX8532这三种数字LCR电桥来说,从技术方面来讲;它是采用了彩色TFT显示屏幕的新一代阻抗测试仪器,它有着万分之五的基本精度,在频率方面,它们是在50Hz~200kHz范围之间。可以满足公司的来料检验以及出货的检验,为产品质量提供有力保证。
型号 | ZX8530 | ZX8531 | ZX8532 | |
测试频率 |
50Hz~100kHz, 34个频率点 |
50Hz~200kHz, 37个频率点 |
20Hz~200kHz, 1.2万多个频率点 |
|
测试参数 | C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P、DCR | |||
测试电平 | 10mV-2Vrms | |||
基本准确度 | 0.05% 精度表为准 | |||
测试速度 | 快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上频率) | |||
显 示 范 围 |
|Z|,R, X | 0.01 mΩ ~ 99.9999MΩ | ||
|Y|,G,B | 0.00001μS~99.9999S | |||
C | 0.00001pF~9.99999F | |||
D | 0.00001~9.99999 | |||
DCR | 0.01mΩ~99.9999MΩ | |||
L | 0.00001μH~99999.9H | |||
Q | 0.01~99999.9 | |||
θ(RAD) | -3.14159~3.14159 | |||
θ(DEG) | -179.999 °~179.999° | |||
Δ% | -99.999%~99.999% | |||
信号源输出阻抗 | 30Ω、100Ω | |||
内部直流偏置电压 | 0V、2V | |||
量程方式 | 自动、保持 | |||
触发方式 | 内部、手动、自动、外部、总线 | |||
校准功能 | 开路/短路,全频清零、点频清零 | |||
等效电路 | 串联、并联 | |||
比较器 | 十档分选,BIN0~BIN9、NG、AUX | |||
PASS、HI、LOW(PASS/FAIL LED显示) | ||||
接口 | RS232C、UsbHost、USB Device、Handler、GPIB(选件) | |||
温度湿度 | 0℃~40℃,相对湿度≤75% | |||
电源要求 | 电压:100~120 Vac或198~242 Vac | |||
频率:46~64 Hz,功率大于50 VA | ||||
体积(WxHxD) | 216mmx87mmx300mm | |||
重量(净重) | 2.8kg |
操作步骤如下:
一:插上电源插头,将面板开关按至ON.开机后,仪器功能指示于上次设定状态,预热10分钟,待机内 达到平衡后,进行正常测试.
二:测试参数选择, 使用“参数”键选择L、C、R,单位如下: L:uH、mH、H(副参数:连带测试器件Q值) C:pF、nF、uF(副参数:连带测试器件D值) R:Ω、kΩ、MΩ(副参数:连带测器件间Q值)
三: 使用者应根据被测件的测试标准或使用要求按频率键、电压键,选择相应的测量频率、测试电压. 可选择50Hz、60Hz、100Hz、120Hz、1kHz 、10kHz、20kHz、40kHz、50kHz、100kHz10个频率,1V、0.3V、0.1V三个电压.
