国内及国际电量变送器标准差异介绍
时间:2020-07-18 点击：次 分类:技术文章
国内及国际电量变送器标准差异介绍。交流电量变送器依据的国家标准为GB/T 13850-1998 《交流电量转换为模拟量或数字信号的电测量变送器》,该版本等效于IEC60688 1997年第1号修订版国际标准。目前国际普遍执行IEC60688 2012年第三版的标准。国标GB/T 13850-1998颁布距今超过二十年，以基于模拟量电路的不可编程传统电量变送器为主，新版国际标准考虑了2000年以后大量出现的可编程含微处理器数字电路的智能电量变送器特点，对原有标准进行了优化。

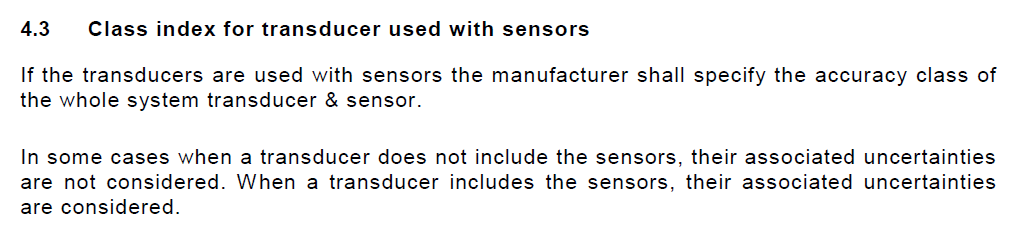

新标准在第4章，精度等级规定中增加了第4.3节，即对于使用传感器的变送器，精度等级由制造厂家结合传感器不确定度具体规定：
智能电量变送器在设计中增加了可自由编程实现各类测量功能的传感器，其输入输出的曲线特点具有自定义的特点，精度等级规定按上述表述执行。

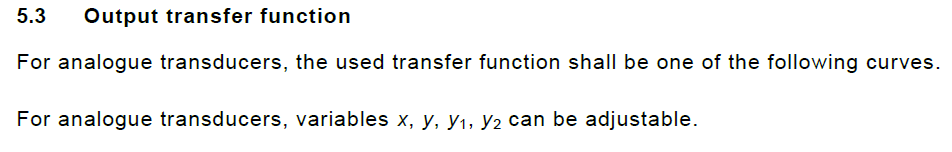

对于智能电量变送器精度的计算，新标准中规定见第5章要求，第5.3节输出变送功能：
即针对非常规特性曲线F的情况，精度等级的计算需要按照以下公式考虑:

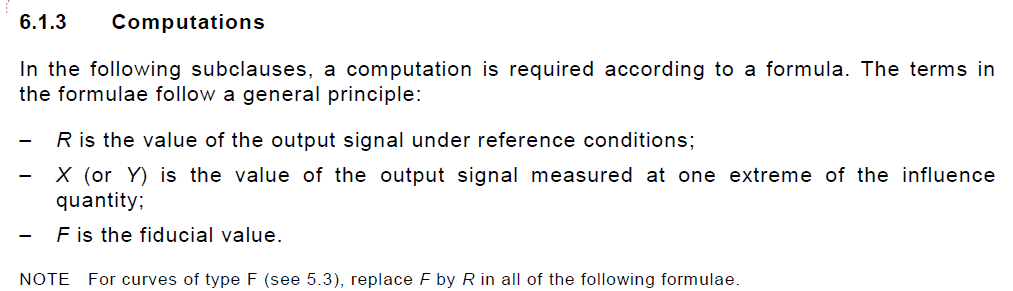

其中分母使用参比值R代替了常规特性曲线下使用基准值F。公式的具体含义见新标准第6章试验，第6.1.3节计算：
如标准所述：基准值Fiducial Value是量程，是是输出信号的较高和较低标称值之间的代数差，是用来确定变送器准确度而作为参考的值。而参比值Reference Value 是规定的影响量中的单一值，在此值下，变送器符合有关基本误差要求。基准值本质上是若干个参比值中的一个，单变送器的测量输入输出特性曲线为多种可自定义的情况下，需要以参比值替代基准值，即智能电量变送器说明书第4页描述：精度等级的计算选择满量程值为参比值。
