使用电能质量分析仪测量的目的是对电压和电流的基本测量进行分类，以便可以量化电气系统的健康状态。 其中一个关键的测量数值是谐波。 谐波是电压或电流，其频率分量是所施加的AC电压或基本电源频率的整数倍。

当交流电压施加到电阻加热器，恒速感应电动机和同步电动机时，电流遵循电压波形包络;在这种情况下，谐波不太可能存在，因为电压和电流都处于相同的频率。在其他负载上，例如电动机逆变器，个人计算机和LED照明系统，电流仅在电压存在的一小部分时间内被吸收，这导致电流波形失真。当这种失真发生时，它会产生谐波。这些是频率为基频（50 / 60Hz）倍数的电流。反过来，这些电流谐波会影响系统电压，从而产生谐波电压。谐波引起的失真会影响同一电路上其他电气设备的运行;其他负载，如电机和变压器可能会过热，寿命缩短，很终由于谐波的存在而失效。这就是为什么测量电气系统谐波非常重要的原因。

可接受的谐波失真水平指南
有关可接受的谐波失真水平的指导原则;这些是总谐波失真（THD）和总需求失真（TDD）。 THD通常被认为是与电压失真有关（尽管它也可以应用于电流）。 TDD仅适用于电流失真。这两个量的测量和计算基于国际标准IEC61000-4-7，标准标题为“测试和测量技术，谐波和间谐波测量和仪器的一般指南”​​，用于电源系统和与之相连的设备“该标准详细描述了用于计算谐波的方法。这个重要的文件可以准确地与其他文件中提到的可接受的谐波水平进行比较。许多不同的文件都提出了有关谐波水平的建议，包括电力公司提供的建议，以使其网络能够安全可靠地为所有连接用户运行，并保护其网络免受损坏和过多的能量损失。全球采用的两个主要标准（有时具有局部适应性）是EN50160和IEEE519。 EN50160标准描述了更广泛的功率质量测量，包括电压骤降，骤升，中断，不平衡和闪烁。 IEEE519标准仅关注谐波，提供可接受电平的指导并讨论电压和电流失真，但特别注意负载电流。虽然标准有一些差异，但它们也有一些重要的共性;两份文件均参考IEC61000-4-7谐波标准，IEC61000-4-15闪烁标准和描述电能质量测试和测量技术的IEC61000-4-30标准。此外，EN50160和IEEE519建议在公共耦合点（PCC）进行测量。该测量点通常是公用事业公司连接其收入计的点。这种商定的连接成为公用事业的参考点，因为公用事业更多地关注其网络上的谐波而不是用户网络上的谐波。

IEEE519和EN50160中推荐的谐波水平为用户在考虑其设施中的谐波是否可能导致电能质量问题时提供了良好的指导。 如果水平低于推荐水平，可以安全地假设谐波不是问题。

谐波等级建议

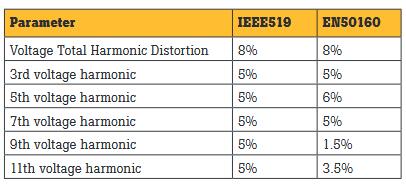

这些值是EN50160工作电压低于1,000V，IEEE519工作电压低于69kV的电气系统的限值，在公共耦合点测量：

IEEE519中引用的电流失真限制稍微复杂一些。 在这种情况下，预期的短路电流（Isc）与负载电流（IL）一起被考虑。 这两个值被认为是比率Isc / IL，这提供了对电子源阻抗及其处理谐波的能力的一些了解。 与IL相比，Isc的值越高，电路受谐波影响的可能性越小。 Isc的价值很难确定，电力公司可能能够提供一些指导。
