MEGGER的IDAX 300/350绝缘诊断分析仪的变压器的防潮，IDAX绝缘诊断分析仪的变压器很重要的应用之一是确定变压器绝缘中的含水量不能超标。保温层中的水分显着加速了老化过程。电力变压器的绝缘系统由油和纤维素组成。在主要影响变压器绝缘老化的因素中，水分起着重要作用。即使浓度很小，仍可在绝缘的固体部分存在水。IDAX绝缘诊断分析仪的变压器的防潮功能可以延长变压器寿命；降低允许的热点温度；增加了气泡形成的风险；降低变压器油的介电强度；降低局部放电活动的起始水平。

MEGGER的IDAX绝缘诊断分析仪的变压器在一次测试中提供可靠的湿度评估。IDAX绝缘诊断分析仪测试可以在任何温度下进行，在20-30℃的绝缘温度下需要大约22分钟。有关维护和/或更换的决定应基于了解绝缘状况和设备的预期负载。通过基于可靠的诊断数据优化工作条件，在变压器，发电机或电缆的预期使用寿命中增加几个运行年，意味着设备所有者可以大幅节省成本。DFR技术还可用于评估套管，CT，VT和其他部件中的绝缘状况和老化情况。世界各地的机构和大学正在进行的众多研究项目正在为IDAX的用户增加经验和价值。


MEGGER的IDAX绝缘诊断分析仪的变压器油对纸实验

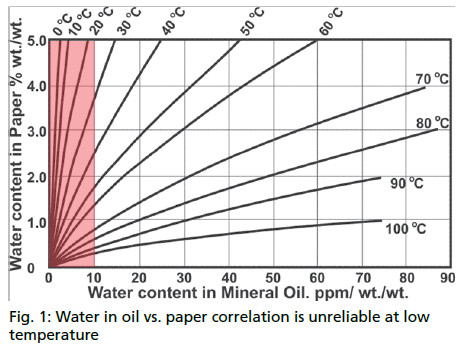

随着温度变化，水在固体绝缘和油之间迁移，根据油样测试评估变压器绝缘中的可靠水分含量是不可靠的。油样必须在相对较高的温度和变压器处于平衡状态时进行。不幸的是，对于变压器来说，这是一个罕见的状态，因此导致了不可靠的评估。 经验表明，这种方法往往会高估绝缘中的水量。图1显示了在20°C（68°F）条件下获得的油样中，0.5％和3.0％水分在纸张上的显着和潜在的关键差异与1或4百万分率（PPM）的显着差异相关[2]。
MEGGER的IDAX绝缘诊断分析仪的变压器实验测试

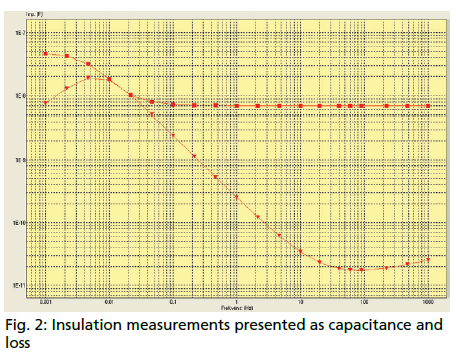

介电损耗或功率因数取决于频率和温度，因此通过在离散频率步进注入测试信号（通常在1 kHz和1 mHz之间），同时记录每个点的结果，可获得特定温度下的频率响应，该频率响应表示变压器中绝缘材料的特性，并将用于下文所述的进一步分析。 记录绝缘温度（机油或绕组温度），以用于下述模型分析。

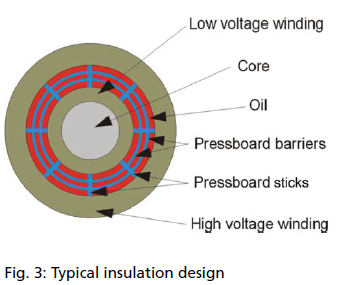

MEGGER的IDAX绝缘诊断分析仪的变压器的变压器模型，变压器绕组之间的绝缘由固体和液体部分组成。实体部分由阻隔层和间隔层组成，以形成用于冷却目的的油道（图3）。在分析中，SW算法改变所有绝缘和几何参数以模拟每种可能的设计。该模型还应用阿列纽斯方程来计算和补偿材料中的温度依赖性[3]。
