来自Fluke的52120A大电流标准源的开环模式校准方法：

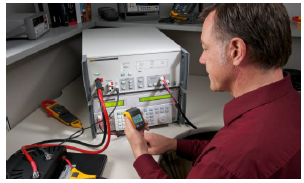

如图所示，Fluke的钳形电流表校准装置中包含5522A校准器、52120A大电流标准源和52120A/3kA校准线圈。Fluke381钳形电流表为被检钳形表，同时我们确定以2500A@50Hz作为校准点。校准时，首先要把52120A大电流标准源设置为电压输入模式，电流量程设为120A量程，之后让5522A 输出1V@50Hz交流电压，并把这个电压加到52120A的输入端，再把52120A 输出的电流连接到52120A/3kA 的输入端，之后把Fluke381钳形电流表的柔性电流钳接入线圈测量读数。

52120A大电流标准源不确定度分析，由以下三部分构成，

1、5522A校准器的1V@50Hz交流电压准确度，
2、52120A大电流标准源在输出100A@50Hz时的交流电流准确度，
3、52120A/3kA线圈输出的2500A@50Hz等效安匝电流的准确度。



另外，52120A大电流标准源还需要考虑校准线圈在不同频率工作时的电感量影响，需要打开或关闭电感补偿，而电感补偿打开或关闭

52120A超级大电流标准源的电流输出不确定度是不同的，电感补偿打开时指标要略差一些。这三种不确定度都需要换算为相对于其标称输出值的不确定度再用方和根法合成。


(1) 5522A校准器输出1V@50Hz时的1年不确定度是150ppm输出 + 60μV，不确定度为150*0.000001*1 + 60*0.000001=0.00021 V, 相对于输出值1V的不确定度为0.021%。

(2) 52120A大电流标准源在输入 1V@50Hz时，把量程定在120A，输出值就是100A@50Hz，LCOMP OFF电感补偿关闭时指标为0.015%输出 + 0.02%量程，即 (0.015%*100 + 0.02%*120)A=0.039A, 相对于输出100A的不确定度为 0.039%。

(3) 52120A/3kA 线圈在输入为100A@50Hz 时，其等效安匝电流为 2500A@50Hz, 其指标为 0.7% 安匝 + 0.7% * 52120A大电流标准源量程， 不确定度为(0.7% * 2500 + 0.7% * 120)A=18.34 A，相对于测量标称值2500A的不确定度为0.734%。

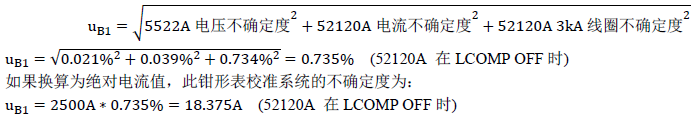

(4) 以上标准系统在输出 2500A@50Hz 等效安匝电流时，标准器的不确定度为：



如果换算为绝对电流值，此钳形表校准系统的不确定度为：

(52120A大电流标准源 在LCOMP OFF时)

(5) Fluke381钳形电流表表通过柔性电流钳测量交流电流时的准确度为3%读数±5个字(量程999.9A/2500A，频率45Hz~500Hz)，在2500A@50Hz时准确度为(3%*2500 +5)A=80A。



可以看出在电感补偿关闭时符合校准要求。

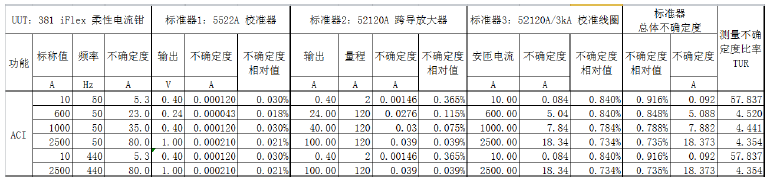

依此类推，我们通过计算得到381柔性电流钳校准时全部校准点的TUR表。可以看出，在52120A大电流标准源电感补偿关闭时，利用52120A/3kA线圈校准，各校准点的TUR比均满足校准的要求。

(6) 52120A大电流标准源也可以做电流放大器，把输入的小电流转换为大电流，进行钳形表的校准。不确定度计算方法与上述介绍类似，只需要把其中的5522A的电压不确定度分量换成电流不确定度分量即可。当然，这种小电压、小电流

信号也可以使用多种校准器，如5500A\5502A\5520A\5700A\5720A 等，不确定度分析方法类似。

Fluke的52120A大电流标准源是为那些希望提高实验室校准能力的用户而设计的，这些能力是以前很难提高并长期未获解决的问题，主要包括电流输出的能力，电流输出的准确度以及带负载的能力等。
