Fluke测量范围在1000A以下的Fluke钳形电流表按照测量原理分为两类，

1、Fluke钳形电流表利用互感器原理进行测量，只能测量AC电流，钳形表的钳口中有铁芯，铁芯上缠绕有感应线圈(互感器的副边)，被测电流的导线(互感器的原边)。当钳口闭合，原边输入的电流穿越铁芯磁场，就会在副边产生感应电流，通过测量副边的电流就可以获得原边输入的电流值；
2、Fluke钳形电流表利用霍尔效应原理，可以测量AC电流H和DC电流，在钳头中嵌入了霍尔元件，当电流导线穿过磁场时，霍尔元件会产生与电流和磁场强度成正比的霍尔电压，通过测量霍尔电压，就可计算出电流的大小。

由于Fluke55xxA系列校准器的电流输出能力通常都比较小，电流输出较大只有20A，和Fluke钳形电流表的量程相比相差很大。要校准这种类型的钳形表，需要通过外接多匝互感线圈（等安匝法）来校准。这种用绝缘导线或漆包线绕制而成的校准线圈，在结构上把校准器输出的电流以多匝形式沿同一方向多次穿过铁芯，因此在多匝线圈导线汇聚的一侧中产生的等效安匝电流是校准器输出电流的匝数倍，从而实现大电流钳形表的校准。

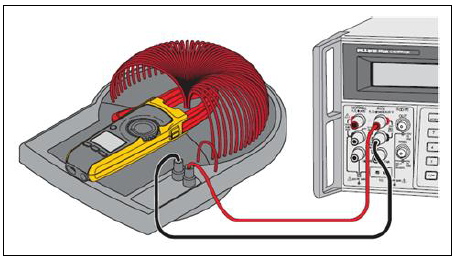

如图所示，Fluke5522A校准器电流输出端子连接至配套的5500A/COIL 50匝校准线圈，Fluke钳形电流表检测到的就是50倍于Fluke5522A校准器的输出电流，这种线圈可输入的较大电流为20.5A，等效安匝电流是1025A。这种线圈不仅可以校准AC钳形表，也可以校准DC钳形表。校准时，因为接入了线圈，所以在分析标准器的不确定度时也同时考虑线圈测量不确定度的影响。
