Fluke 1555高压绝缘测试仪常规测量步骤
Fluke 1555 高压绝缘测试仪常规测量步骤
Fluke 1555 高压绝缘测试仪连接至被测电路：
- 在用测试机测试电路之前，请先从被测电路断开所有电源并且将电容放电。
- 连接电源时，请务必先连接通用测试导线，然后再连接通电测试导线；切断电源时，先切断通电测试导线，然后再切断通用测试导线。
- 测试前后，确认测试机未指示存在危险电压，请见图 4。如果测试机持续蜂鸣并且显示屏上显示危险电压，请断开被测电路的电源及测试导线。
连接至被测电路：
1. 移动安全闸以露出输入端子。
2. 将测试导线插入显示的正确端子。
3. 将测试导线连接至被测电路。
Fluke 1555 高压绝缘测试仪常规测量步骤

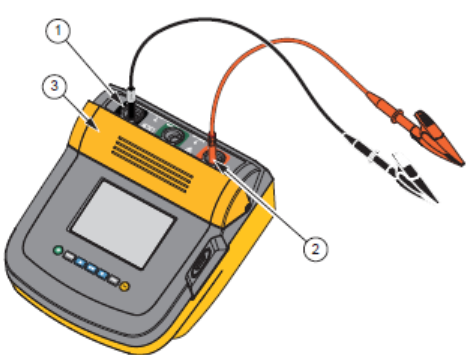

测试导线连接
注意
测试机没有指定低于 200 KΩ。在执行测试时如果导线短路，则测试机会给出一个大于零的不精确读数。这种情况对于此测试机的输入电路配置是正常的，并不会更改指定的准确度范围内的读数。
Fluke 1555 高压绝缘测试仪常规测量步骤
进行绝缘测试之前
本测试机包含使您能够按要求调节测试的功能和特性。这些特性使您能够：
. 定义测试电压
. 选择斜坡测试
. 为测试设定时间限制（持续时间）
. 测量极化指数 (PI)
. 测量介质吸收率 (DAR)
. 测量电容
单独或组合使用这些特性。设置、清除或在每次启动绝缘测试前（按照需要）测试每个功能。
预设测试电压选择
选择预设测试电压：
1. 在打开测试机的情况下，按 F 选择 TEST VOLTAGE（测试电压）。
2. 按 U 或 D 滚动浏览预设电压选项（250 V、500 V、1000 V、2500 V、5000 V 和 10,000 V）选定测试电压将出现在显示屏的右上角。
实际测试电压可能比所选测试电压高 10%。
对测试电压进行编程
若要设置一个预设测试电压之间的测试电压，请执行以下操作：
1. 在测试机打开的情形下，按 F 选择 TEST VOLTAGE（测试电压）。
2. 按 U 或 D 滚动浏览预设电压选项（250 V、500 V、1000 V、2500 V、5000 V 和 10,000 V）选择与所需级别很接近的电压。
3. 选中的测试电压将会出现在显示屏的右上角。
4. 按 E。TV=xxxxV 将在显示屏的左下角闪烁。
5. 按 U 或 D 来增加和减小电压。当正确电压级别在显示时，请勿按E。执行此操作会将测试电压返回至上次所选预设电压的次很低值。相反，按 F 转到功能菜单。
