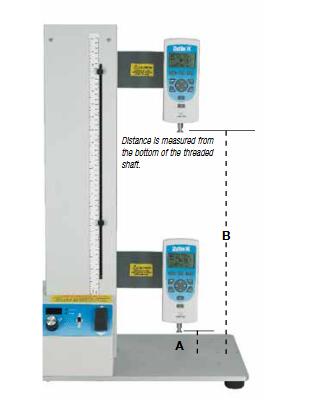

LTCM系列电动测试机具有单列，设计用于垂直位置。不建议进行水平测试。该色谱柱的两个机械限位开关安装在前面。LTCM系列电动测试机的这些开关可以手动调节以提供高和低的防反射，例如，如果十字头与极限接触，十字头将停止移动。 该列还具有两个测量偏转距离的标尺。统一使用英寸和公制为测量单位。十字头的特点是一个5-1 / 8英寸（130毫米）的喉咙。结合大的工作区域，它提供了测试大样本的能力。十字头向任一方向移动。使用位于控制台正面的速度控制旋钮选择十字头速度。返回速度可以独立设置，允许十字头以较大速度设置返回。

LTCM-100电动测试机的十字头包含两个安装孔。 Chatillon DF系列测力计可以直接安装在十字头上。LTCM-500十字头包含四个安装孔。 Chatillon DF系列测力计安装在安装在十字头上的仪表适配器板（部件号NC002905）上。LTCM系列电动测试机具有灵活的工作区域，可以将大尺寸样品牢固安装和定位，以实现较好测量。

LTCM-100电动测试机带有一个固定的扩展工作台，非常适合测试高达10-1 / 8英寸（257毫米）宽的样品。 工作平台是10-1 / 8 x 11英寸（257 x 279毫米）。 该平台包含13个＃10-32螺纹的预钻孔。多个孔允许使用各种测试夹具和夹具组。LTCM-500电动测试机带有一个固定的T型槽表。 包括一个安装块，包括四个不同尺寸适配器和固定装置的安装孔。

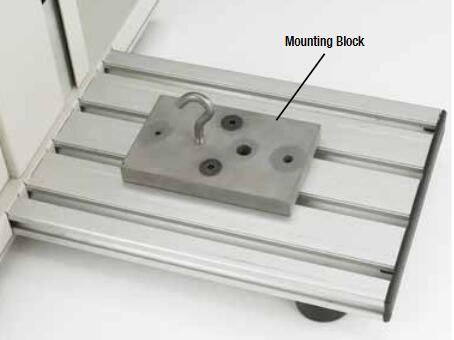

T形槽台上有对齐线，以确保您使用的孔中心线与连接到十字头的测力计或传感器对齐。 只需将安装块前缘滑动到与所用孔尺寸对应的对齐线上即可。 拧紧两个安装螺丝。 穿入适配器或夹具。

LTCM-500电动测试机可选配扩展工作台（部件号SPK-LTCM-067，与LTCM-100系列相似），工作平台为10-1 / 8 x 11英寸 257 x 279毫米），平台上有13个用于夹具的预钻孔，钻孔有1 / 4-28F的螺纹（不同于LTCM-100系列）。 上图为LTCM-100电动测试机配扩展工作台。 工作台上有13个预先钻好的＃10-32螺纹孔，用于安装夹具和夹具。 LTCM-500的可选扩展工作台有13个预先钻好的1 / 4-28孔。LTCM-100电动测试机扩大了工作台。 扩展的工作台是LTCM-100电动测试机的标准配置。  上图为LTCM-500电动测试机标配T型槽和可调安装块。 这允许灵活的夹具和确保适当的中线与Chatillon DF系列测力计对齐的能力。扩展的工作台是LTCM-500电动测试机的选项。
