德国(莫特)MUTEC微波固体流量计MF3000

德国MUTEC微波固体流量计MF3000具有世界上较为先进的微波技术,适用于从kg/h到t/h宽范围的金属封闭管道内固体质量流量测量。该系统适用于气力输送或自由落体(1µm—20mm)的粉末、粉尘、小球状、粒状等固体流量的在线
监测,物料内湿度的变化可达到12%。
德国(莫特)MUTEC微波固体流量计MF3000银飞
一、微波固体质量流量计是专门检测金属管道中固体流量的测量系统。该系统可应用于垂直自由落体输送管道和水平气动输送管道的固体流量检测。通过很新配备的现代微波技术PHEMT振荡器使得探头工作电流降到低于25毫安。探头的工
作频率为国际通用的24.00至25.00兆赫兹,发射或辐射功率峰值不超过10毫瓦。由管道内壁上安装法兰盘并向管道外侧钻透,作为测量传感器的机械插座。由管道内壁上安装法兰盘并向管道外侧钻透,作为测量传感器的机械插座。
行业:动物饲料、建筑材料、陶瓷生产、水泥、化工、清洁剂、工程公司、食品行业、玻璃生产、金属生产、制药、颜料生产、塑料工业、橡胶制品生产、回收业、合成材料、纺织生产、烟草行业、洗衣粉行业等。

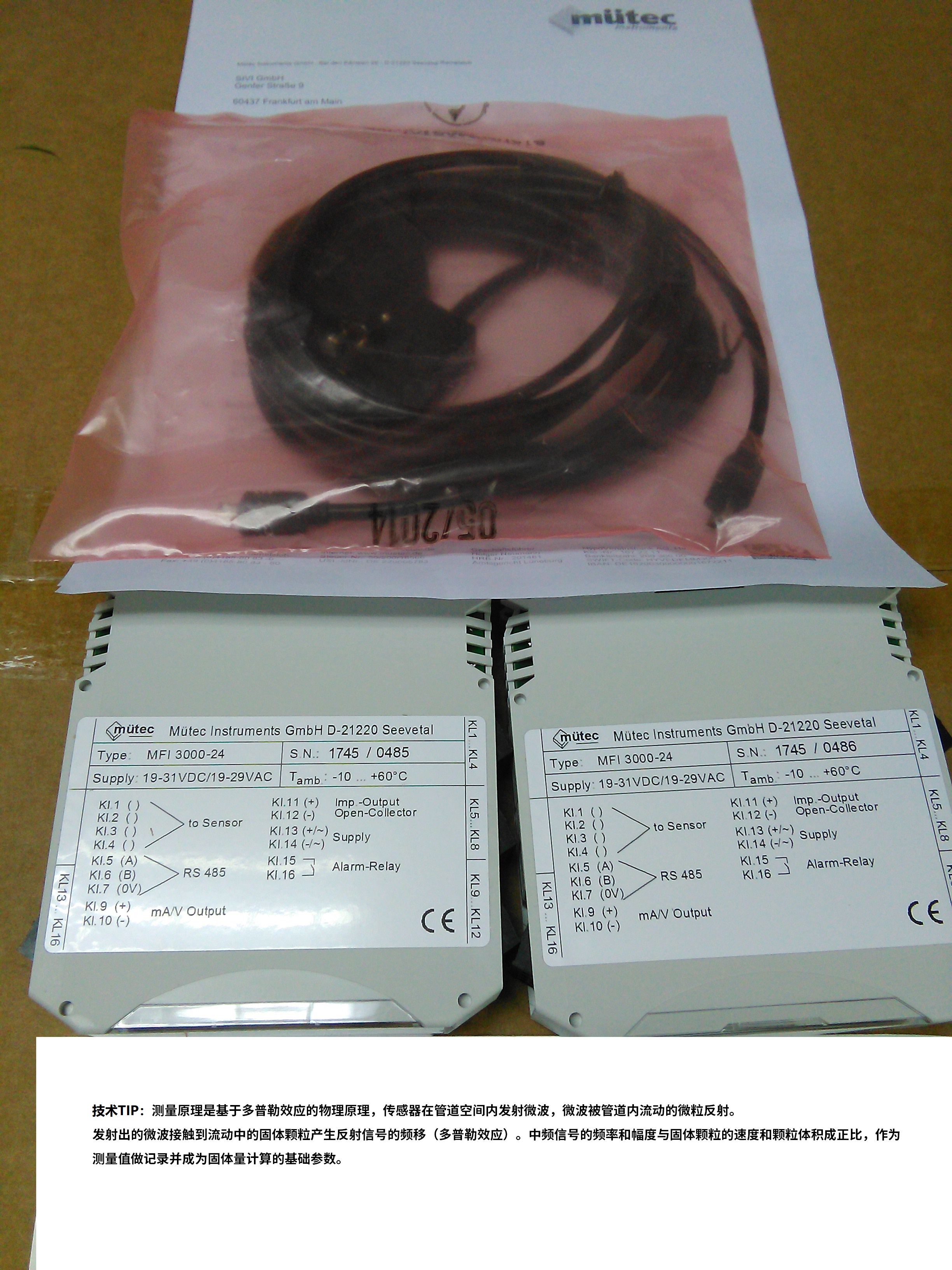

二、工作原理:德国MUTEC微波固体流量计MF3000的测量原理是基于多普勒效应的物理原理,传感器在管道空间内发射微波,微波被管道内流动的微粒反射。计算频率和幅度的变化可精确地测量出固体流量,非流动的微粒如粉尘沉积则不会被计算在内。传感器通过电缆连接到DIN导轨安装的变送器上,变送器输出4-20mA测量结果数字信号、RS232、RS485接口。标定非常容易,可通过MF-SMART智能软件来实现。
在管道内壁固定好的MF3000成为测量室的管道空间内发射微波。发射出的微波接触到流动中的固体颗粒产生反射信号的频移(多普勒效应)。中频信号的频率和幅度与固体颗粒的速度和颗粒体积成正比,作为测量值做记录并成为固体量计算的基础参数。管壁上沉积静止的颗粒无法被测量。
不锈钢外壳内的测量传感器和恒温控制器通过六芯电缆线连接,并可经由MF3000T变送器入RS485端口通过网络设置参数和调校。固体量和恒温控制器的管量值被传送到变送器。固体量可以被转换成0/4-20 mA- oder 0/2-10 V的模拟信号或者数字信号。通过使用一个计数器的统计,表示具体数值的无源脉冲输出又可以被整合为固体量。
三、系统组成:
微波固体质量流量计MF3000系统有配备焊接套管的流量传感器、变送器和电脑软件MF-SMART组成。由焊接套管齿合输送管线,旋转其中的流量传感器,使之与输送管内壁平齐。该传感器通过一根六线芯电缆线与变送器连接,变送器配备模拟、脉冲和报警输出如RS232和RS485端口。
安装:将一种底座焊接到管道上。在管道上一个打18mm孔,将传感器插入,与管内径平齐。为了调试和校准,需要带上装有我们所提供软件的笔记本电脑。变送器前面的串行COM接口可与笔记本连接起来,而RS485接口可用来与PLC系统连接。可通过一个或多个参考流量进行校准。测量值既可以是模拟信号,也可以输出数字信号。
四、特性:
适用于气动输送装置和自由落体式输送过程;
适用于所有固体物料,范围从几KG/H至数t/h;
所有片料、碎末、颗粒、粉料、丝线也包括粘性或腐蚀性的物料;
管内无需铠装保护,内配件平齐装配;
测量速度非常快,无接触测量;
可调节灵敏度;
带RS232-和RS485-接口;
限位报警监控,带报警触点;
传感器-变送器距离达到2.0千米;
安装和启动简易、快速、成本效益高;
电流隔离DIN-轨道安装式变送器;
牢固耐用的不锈钢外壳,耐磨且免维护;
适用于区域类型20和类型2的ATEX。
