一、开篇引言：低温校准为什么越来越难凑合

制药冷链、生物样本存储、食品深冷加工、环境试验箱验证——这些场景里，温度传感器准不准，直接关系到产品合格不合规。

问题在于，-90°C到常温这一段的校准，长期以来是个难点。液槽式低温炉要用酒精或硅油，搬运麻烦、挥发有味，升降温慢；普通干体炉在超低温段温场不均匀，插进去的传感器实际感受温度和设定值对不上。很多企业的校准人员面对设备参数表，看不懂哪些指标真正影响校准质量，买回来才发现降温要等半小时、数据还得手抄。

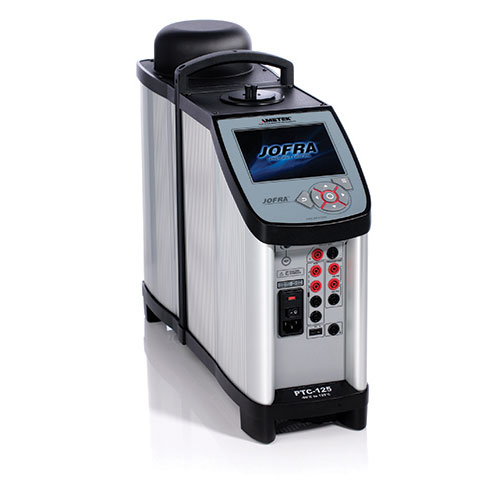

AMETEK JOFRA PTCt125A干体炉正是面向这一需求区间的干式温度校准设备。它覆盖-90°C至125°C量程，定位为A型基础温度源，适合已经具备外部标准测量仪表的用户。本文从工作原理、核心技术、行业标准、老旧设备弊端和升级亮点五个层面展开，帮你把这款干体炉的技术逻辑看明白，选型时不再只看价格。

二、仪器核心技术详解

2.1干体炉到底怎么工作

干体炉的本质，是制造一个已知且稳定的温度环境，让被测传感器和标准温度"比一比"。

AMETEK JOFRA PTCt125A干体炉内部有一块高导热金属恒温块（也称套管），加热和制冷模块对这块金属进行精确控温。被测传感器插入恒温块的盲孔中，通过热传导达到热平衡后，传感器感受的温度就等于恒温块的温度。此时将标准温度读数与被测传感器读数对比，即可算出偏差。

和液槽炉相比，干式结构不需要导热液体，升降温更快，现场搬运更方便，也没有液体挥发和污染问题。

2.2主动双区温控：解决轴向温差的关键

很多人不知道，干体炉恒温块内部并不是处处温度相同。顶部有开口，传感器插进去会带走热量，单区控制的设备往往在顶部出现明显的温度梯度。

该设备采用主动双区设计。恒温块分为上下两个独立控制的温区：

下部主温区：负责热量或冷量在恒温块内的主体分布，是温度输出的主力。

上部补偿区：针对顶部开口和传感器插入造成的热损失进行动态补偿。

两区协同工作，把恒温块内的轴向温度梯度压到更小范围。在-90°C这样的超低温段，双区设计的作用尤其明显——单区设备因顶部热侵入导致实际温度偏高，而该型号通过补偿区把这一偏差控制在出厂规范内。

2.3制冷与加热核心部件

这款干体炉的低温能力来自内置制冷模块。从室温降至-80°C通常约10分钟达到稳定（具体时间受环境温度和套管规格影响），相比传统热电制冷方案效率更高。

加热侧采用钛酸钡陶瓷PTC元件。这种材料有一个特点：温度接近设定上限时阻值骤增，能自主限制加热功率，配合设备过热保护，形成双重安全屏障。在125°C上限运行时，这一设计保障了设备和被测传感器的安全。

2.4MVI电源波动免疫

车间、工地、冷链仓库的供电电压常常不稳。电压波动会直接影响温控输出，导致温场漂移。

设备内置MVI（电源波动免疫）技术，实时监测输入电压变化并动态调整加热/制冷功率。在电压波动范围内，设备能保持稳定的温度输出，不会因为电网波动让校准数据作废。

2.5智能参考传感器接口

该型号支持JOFRA STS-150智能参考传感器。传感器内部存储了个体校准数据，插入设备后自动识别并加载校准系数，不需要手动输入参数。同一支参考传感器可以在不同PTCt系列设备之间互换，即插即用，减少了人工操作误差。

需要说明的是，A型为基本配置，仅输出温度源，被测信号的读取需要配合外部测量仪表完成。这一点在选型时要特别注意。

2.6关键技术参数一览

三、行业通用技术标准

温度校准不是"感觉差不多就行"，国内外有一套明确的技术规范。选购和使用干体炉时，以下标准是绕不开的：

3.1干体炉本身的校准规范

JJF1257-2010《干体式温度校准器校准方法》是国内干体炉校准的核心技术规范，适用于-80°C至+1300°C范围的干体式温度校准器。规范对温度偏差、温场均匀性、温场波动性等指标的校准方法和数据处理都有明确规定。设备送校时，计量机构通常依据此规范出具校准证书。

3.2被测传感器对应的检定规程

用干体炉校准不同类型的传感器，要遵循各自的检定规程：

JJG229-2010《工业铂、铜热电阻检定规程》：适用于Pt100、Pt1000等热电阻的检定。

JJG351《工作用廉金属热电偶检定规程》：适用于K、T、E、J型等廉金属热电偶。

JJF1187《温度变送器校准规范》：适用于4-20mA输出的温度变送器。

JJF1664-2017《温度显示仪校准规范》：适用于工业数字温度显示仪表。

3.3行业合规要求

制药行业执行GMP（药品生产质量管理规范），灭菌柜、冻干机、冷藏库和超低温冰箱的温度传感器必须定期校准，记录需可追溯。该型号的-90°C下限可以覆盖超低温冰箱和冻干机冷阱的校准需求。

通过CNAS认可的校准实验室，设备需满足ISO/IEC17025的量值溯源要求。设备出厂可提供可溯源校准证书，用户也可选择ISO17025认可的校准证书。

实际校准中，判断一台干体炉好不好，核心看三项指标：温度准确度（显示值与真实值的偏差）、温场均匀性（恒温块内不同位置的温度差异）、温场稳定性（同一位置温度随时间的波动）。这三项在JJF1257-2010中都有对应的测试方法。

四、老旧设备技术弊端

目前仍有不少企业在使用较早一代的温度校准设备。这些设备在实际使用中暴露出以下共性问题，选购新设备时可以对照排查：

4.1温场均匀性不足

早期干体炉多采用单区加热或制冷控制。恒温块顶部开口处热损失大，轴向温度梯度明显。当被测传感器插入深度不足时，实际感受温度与设定值偏差可能达到1°C以上。在超低温段，这个问题更加突出，因为环境热侵入相对更强。

4.2降温速度慢、等待时间长

超低温段校准对制冷系统要求高。老旧设备从室温降至-80°C往往需要30分钟以上，批量校准中等待温场稳定的时间占比过高。一台设备一天可能只能完成少量校准点，效率很低。

4.3操作界面落后

部分老旧设备仍采用按键加数码管显示，菜单层级深，参数设置繁琐。自动步进功能缺失，校准过程需要人工反复设定温度点、手动记录数据。操作人员一旦走神，就可能漏记或错记数据。

4.4数据管理能力缺失

早期设备使用参考传感器时需手动输入校准系数，切换操作复杂，容易因输入错误导致数据失效。通信接口通常仅支持RS-232或干脆没有接口，校准数据需要人工抄录到表格里，无法自动存储和生成报告。在ISO9001或GMP审核中，这种手工记录方式很难满足数据完整性要求。

4.5电源适应性差

老旧设备对供电电压波动敏感，在车间或野外环境中使用时，温场稳定性容易受电网影响，校准结果重复性差。

五、新型仪器技术升级亮点

相比老旧设备，AMETEK JOFRA PTCt125A干体炉在以下方面实现了技术升级：

5.1双区温控替代单区控制

这是该型号在温场质量上的核心升级。上下两区独立控温，上部补偿区动态抵消顶部热损失，恒温块有效工作区内的轴向温差显著缩小。对于插入深度有限的短传感器，双区设计带来的准确度提升尤为明显。

5.2彩色触摸屏与简化操作流程

设备配备彩色触摸屏，主界面直接显示恒温块温度、参考传感器值和状态信息。启动菜单提供校准、开关测试、自动步进等功能入口，操作步骤比按键式设备明显简化。屏幕内置稳定性指示器，温场波动达到±0.03°C以内时自动显示"稳定"标识，避免操作人员凭经验判断时机出错。

5.3自动步进校准

设备支持预设最多20个温度点，每个点的保持时间可自定义。启动后仪器自动依次升降温并在每个点稳定，不需要人工逐个设定。对于需要做多温度点校准的传感器（如热电阻的0°C、100°C、200°C等检定点），这一功能可以显著减少人工值守时间。

5.4智能参考传感器即插即用

STS-150智能参考传感器插入后自动加载校准系数，不需要手动输入。更换传感器或在多台设备间共用参考传感器时，不会因为参数录入错误导致整批数据作废。

5.5数据通信与导出

PTCt125A标配USB2.0和以太网接口，校准结果可导出为文件，屏幕截图可保存用于检测报告编制。配合JofraCal软件，可实现校准工单的自动运行和报告生成，满足现代质量管理体系对数据完整性的要求。

5.6宽温域环境适应

整机工作温度范围为-20°C至40°C，可以直接在食品冷库、冷链仓库等低温环境中启动运行。100-240V宽电压输入适配不同地区电网标准，过压、过流保护功能齐全。设备重量约15kg，搭配便携提手，单人即可搬运，适合现场外出校准。

六、技术应用价值总结

AMETEK JOFRA PTCt125A干体炉的应用价值，可以从精度、效率和合规三个维度来理解。

精度层面，双区温控配合智能参考传感器，使超低温段的温场均匀性和稳定性达到可靠水平。±0.03°C的温场稳定性和±0.07°C的外部参考精度，能够满足制药、食品、计量等行业对低温校准的准确度要求。

效率层面，快速制冷、自动步进校准和触摸屏操作减少了人工等待和操作时间。一台PTCt125A在批量校准场景下的产出效率，明显高于需要人工逐点设定的老旧设备。

合规层面，可溯源校准证书、数据导出功能和校准期限提醒，满足ISO/IEC17025、GMP等体系的审核要求。设备内置的自我诊断功能可以提前预警探头漂移等问题，避免超期使用导致量值失准。

对于已经拥有外部标准测量仪表（如高精度数字多用表、标准铂电阻测温仪）的用户，A型配置是一种经济务实的选择——它提供稳定可靠的温度源，测量工作由现有标准器完成，避免了重复投资。

典型应用场景包括：制药企业超低温冰箱和冻干机校准、冷链物流温度传感器周期检定、环境试验箱温度参数校准、计量院所超低温段量值传递，以及食品加工企业冷库仪表校验。

选型时建议关注三点：一是温度范围是否覆盖实际需求，PTCt125A的-90°C至125°C适合低温到中温段，若需要更高温度应考虑PTCt系列其他型号；二是输入配置是否匹配现有测量标准器，A型用户需确认外部仪表的传感器类型兼容性；三是是否需要远程监控和数据管理功能，PTCt125A标配USB和以太网，可满足基本数据导出需求。

七、常见问答（A型专属）

Q1：PTCt125A干体炉的"A型"具体是什么意思？和B型有什么区别？

A型是PTCt系列中的基础配置，定位为纯温度源输出。它不内置被测信号的测量输入通道，校准过程中需要用户配合外部测量仪表（如数字多用表、标准测温仪）来读取被测传感器的信号。

B型为系统配置，内置参考输入和双路被测输入，可以直接在设备屏幕上显示标准温度与被测温度的偏差，不需要额外外接仪表。如果你的实验室已经有高精度外部测量标准器，选PTCt125A可以节省采购成本；如果希望一台设备独立完成校准全流程，则应考虑B型。

Q2：使用PTCt125A干体炉时，需要额外配备哪些设备才能完成校准？

PTCt125A作为温度源，完成一次完整校准通常需要以下配套：

外部测量仪表：用于读取被测传感器输出信号。校准热电阻需支持电阻测量的高精度数字多用表；校准热电偶需支持直流电压测量的仪表；校准4-20mA变送器需支持电流测量的仪表。

参考温度传感器：建议选配STS-150智能参考传感器，插入PTCt125A后自动加载校准系数，用于监测恒温块真实温度。

适配套管：根据被测传感器直径选择对应孔径的合金套管，确保传感器与恒温块充分接触。标配为3孔φ6mm套管，φ4mm、φ8mm等规格可选。

银飞电子在交付PTCt125A时，可根据用户的被测传感器类型提供配套仪表和套管的选型建议，避免用户买回来才发现接口不匹配。

Q3：PTCt125A干体炉没有内置测量输入，如何保证校准数据的准确性和可追溯性？

PTCt125A的量值准确性通过两条路径保障：

第一，设备本身的恒温块温度由内置控温传感器监测，并可通过外接STS-150智能参考传感器进行实时比对。STS-150出厂时经过校准，校准数据存储在传感器芯片中，插入PTCt125A后自动生效，量值可追溯至国家或国际基准。

第二，被测传感器的信号由外部标准测量仪表读取。只要该外部仪表经过有效校准并在有效期内，整个校准链路就具备完整的量值溯源性。PTCt125A的温度输出稳定性（±0.03°C）为外部测量提供了稳定的基准环境，外部仪表的精度则决定了被测信号读取的不确定度。

校准完成后，PTCt125A可通过USB导出温度记录数据，与外部仪表的读数合并编制校准报告，满足GMP和ISO17025对数据记录的要求。

如需了解AMETEK JOFRA PTCt125A干体炉的详细报价、技术资料或申请样机演示，可联系银飞电子技术顾问获取一对一选型支持。
