AMETEK JOFRA PTCt-660专业温度校准器技术详解：干式温度校准核心原理与行业标准

一、开篇引言：温度校准为什么不能马虎

在工业生产、能源电力、流程化工等领域，温度传感器遍布每条产线。一支热电偶读数偏差几摄氏度，可能导致反应釜温度失控、热处理工件报废，甚至埋下安全隐患。因此温度传感器必须定期校准，而干式温度校准器（俗称干体炉）就是现场和实验室校准中常用的核心设备。

然而很多用户选购时只看 "温度范围" 和 "价格"，对精度、稳定性、均匀度这些真正决定校准质量的指标一知半解，买回才发现温场波动大、降温慢、数据无法溯源。本文以 AMETEK JOFRA PTCt-660专业温度校准器为例，把干式温度校准的核心技术、行业标准和升级方向讲清楚，帮助不懂技术的用户也能分辨 TCt-660 这类设备的好坏。

二、PTCt-660 核心技术详解

2.1 什么是干式温度校准

干式温度校准器通过金属恒温块提供稳定均匀的温度场，将被校传感器插入开孔中与标准参考传感器比对，确定被校传感器的示值误差。与液槽相比，TCt-660 这类干式设备升降温快、便携性好、无介质污染，适合现场校准。

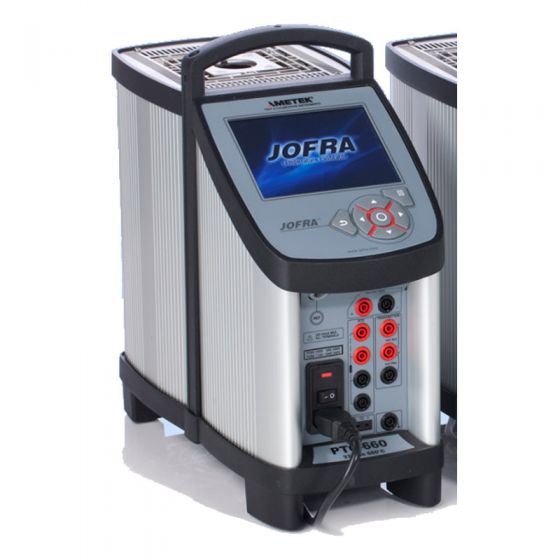

AMETEK JOFRA PTCt-660专业温度校准器温度覆盖 33℃至 660℃（91℉至 1220℉），适用于热电偶、热电阻、温度开关等多种传感器的实验室与现场校准。

2.2 专利加热与恒温技术

PTCt-660 的核心在于加热与恒温结构。PTCt-660 采用专利加热技术（专利号 EP2399107 / US8721173），通过优化加热元件布局和热传导路径，使恒温块在高温段仍能保持较小的轴向和径向温差。恒温块直径 25 毫米，有效沉浸深度达 150 毫米，传感器插入后有足够长度处于均匀温区内，减少因插入深度不足带来的误差。

稳定性方面，TCt-660 在稳定性指示器亮起 10 分钟后测量，30 分钟测试周期内稳定性可达 ±0.04℃。这个指标直接关系到校准数据的重复性 —— 稳定性越差，同一支传感器多次读数离散度越大，校准结论越不可靠。

2.3 双参考传感器体系

AMETEK JOFRA PTCt-660专业温度校准器提供两种参考测温方案。内置参考适用于常规快速校准，33℃至 200℃精度 ±0.30℃，200℃至 420℃±0.40℃，420℃至 660℃±0.50℃。

需更高精度时可外接 STS-150-A-966 型铂电阻参考传感器，PTCt-660 全温区系统精度可达 ±0.15℃，33℃至 200℃段可达 ±0.20℃。外部参考直接插入 PTCt-660 恒温块中心孔，实时监测实际温场，消除显示温度与实际温度的偏差。

小贴士：判断一台干体炉精度高低，不能只看厂家标称的 "显示精度"，更要看 "使用外部参考传感器时的系统精度"，后者才是 PTCt-660 实际校准工作中能达到的真实水平。

2.4 关键技术参数速查表

三、行业通用技术标准

干式温度校准器的性能需符合计量技术规范要求，了解这些标准就能用统一的尺子衡量设备优劣。

3.1 JJF 1257-2010《干体式温度校准器校准方法》

这是国内干体炉校准的核心规范，适用于 - 80℃至 + 1300℃的干体式温度校准器，要求校准三项特性：温度偏差（显示与实际温度之差）、温度均匀性（孔间温差和轴向温差）、温度稳定性（温场随时间的波动）。验收 TCt-660 时可要求按 JJF 1257-2010 出具证书，须包含上述三项实测数据。

3.2 ISO/IEC 17025 与量值溯源

ISO/IEC 17025 是检测和校准实验室能力的通用要求，核心是 "量值溯源"—— 校准结果必须能通过不间断比较链溯源到国家计量基准。AMETEK JOFRA PTCt-660专业温度校准器可提供符合 ISO 17025 要求的认可校准证书（HS/EAS 选项），数据具备国际互认资格，适合需通过 CNAS 认可的实验室。

3.3 传感器检定规程与三分之一原则

被校传感器有对应规程，如 JJG 229-2010《工业铂、铜热电阻》、JJG 351-1996《工作用廉金属热电偶》。PTCt-660 作为标准器，精度必须高于被校传感器至少 3 至 5 倍，即 "三分之一原则"。PTCt-660 外接参考后 ±0.15℃的精度，足以满足大多数工业级温度传感器校准要求。

四、老旧设备技术弊端

很多实验室还在使用服役多年的老式干体炉，随着技术迭代，其弊端日益凸显。

4.1 温场均匀性差，孔间温差大

老式设备加热元件布局简单，恒温块加工精度有限，常出现 "中心孔热、边缘孔凉"。高温段不同开孔间温差可能达 1℃以上，同一批传感器在不同孔位校准结果不一致。这也是 PTCt-660 在恒温块设计上重点改进的方向。

4.2 控温稳定性不足，读数跳变

老旧设备 PID 控温算法简单，高温段容易过冲和振荡，显示温度在设定值上下 0.3℃至 0.5℃反复跳动，校准人员只能 "挑一个看起来稳定的读数" 记录。而 TCt-660±0.04℃的稳定性指标，正是针对这一痛点设计。

4.3 升降温慢，数据无法溯源

老式干体炉从室温升到 600℃可能需 40 分钟以上，降温更慢，做 5 个温度点的校准大半天耗在等待上。此外很多老旧设备没有通信接口，校准数据靠人工手抄，容易出错且无法追溯。PTCt-660 通过 USB 通信和 JofraCal 软件解决了这一问题。

4.4 套管配置单一，适配性差

老式干体炉通常只配一两种固定尺寸套管，遇到不同直径传感器要么插不进去，要么间隙太大导致热接触不良，响应慢且读数偏低。TCt-660 提供 3mm 至 15mm 全规格预开孔套管，有效避免了间隙问题。

五、PTCt-660 技术升级亮点

5.1 触摸屏与自动化校准

PTCt-660 配备触摸屏界面，支持可配置视图，校准人员可同时查看设定温度、实际温度、稳定性状态和参考读数。TCt-660 内置自动步进功能，可预设多个温度点和稳定等待时间，PTCt-660 自动按顺序升降温并提示记录。B 型 PTCt-660 还支持自动开关测试，自动检测温度开关的开点、闭点和死区，无需人工反复观察万用表。

5.2 双传感器并行校准（B 型）

PTCt-660 的 B 型版本支持参考传感器和被测传感器输入同时工作。PTCt-660 在控制温场的同时，可直接读取被校热电阻或热电偶的输出信号，自动计算示值误差，无需额外外接万用表。TCt-660 一套完成 "控温 + 读数 + 计算" 全流程，简化了现场校准的设备连线。

5.3 丰富套管配置与 USB 通信

TCt-660 提供预开孔套管和未开孔套管两大系列。预开孔套管覆盖 3mm 至 15mm 公制及 1/8 英寸至 1/2 英寸英制尺寸，每套都带 4mm 参考传感器孔。PTCt-660 还有多孔套管（Type 1 至 Type 11），可同时插入多支不同直径传感器批量校准。选件 RG 支持 USB 通信，连接电脑用 JofraCal 软件自动采集、存储和生成报告，数据自动关联设备信息和时间戳。

5.4 三种型号灵活配置

六、常见问题解答（Q&A）

Q1：干式温度校准器和液槽式校准器，哪个更准？

A：液槽式温场均匀性更好，适合高精度实验室校准；但升降温慢、需介质、便携性差。PTCt-660 这类干式校准器升降温快、便携、无介质污染，精度足以满足工业级传感器校准需求。两者根据场景选择。

Q2：买干体炉只看温度范围够不够？

A：不够。温度范围只决定 "能校准到多高"，精度、稳定性、均匀度才决定 "校准得准不准"。以 TCt-660 为例，建议重点关注：外部参考系统精度、温场稳定性、恒温块沉浸深度、套管适配规格。

Q3：PTCt-660 的内置参考和外接参考有什么区别？

A：PTCt-660 内置参考使用方便，适合常规快速校准，精度约 ±0.30℃至 ±0.50℃。外接 STS-150-A-966 参考传感器直接插入 PTCt-660 恒温块中心孔，全温区精度可达 ±0.15℃，适合更高准确度的校准任务，需单独选配。

Q4：套管间隙大会影响校准结果吗？

A：会。间隙越大热接触越差，响应越慢，稳态读数可能偏低。建议选与传感器直径匹配的预开孔套管，间隙控制在 0.1mm 至 0.2mm 为宜。TCt-660 提供 3mm 到 15mm 全规格预开孔套管，可有效避免间隙问题。

七、技术应用价值总结

温度校准是工业质量控制的基础环节，一台可靠的干式温度校准器直接决定校准数据的准确性和工作效率。AMETEK JOFRA PTCt-660专业温度校准器以专利加热技术、双参考传感器体系、自动化校准功能和丰富套管配置，为中高温段温度传感器校准提供了一套完整方案。

用户选购 PTCt-660 时应跳出 "只看温度范围和价格" 的误区，重点考察系统精度、温场稳定性、均匀性、套管适配性和数据溯源能力，同时关注设备是否符合 JJF 1257-2010 等行业规范，能否提供 ISO 17025 校准证书。把这些指标搞清楚，才能买到像 TCt-660 这样 "用得住、校得准、效率高" 的设备，为生产质量和计量合规保驾护航。
