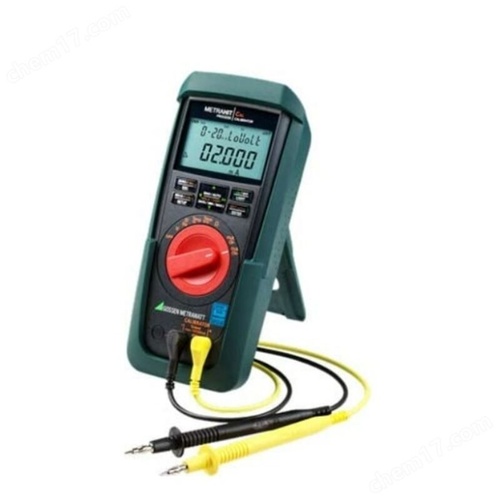

METRAHIT CAL（M244A）手持式多功能校准仪：工业现场过程校准技术科普

工业自动化现场，变送器、温度传感器、二次显示仪表需要定期开展校验与模拟调试，手持式多功能校准仪是现场计量维护的常用工具。很多工程人员在选型时，容易混淆参数指标，分不清硬件架构差异，只对比表面功能清单，忽略计量溯源、环境适应性、信号输出稳定性等底层指标，造成采购设备无法满足体系审核，或是现场工况下输出漂移、测试结果偏差等问题。

在工厂巡检、设备检修、计量外出现场作业场景中，METRAHIT CAL（M244A）手持式多功能校准仪作为便携式计量器具，兼顾多类型信号模拟输出与工业现场使用条件，适配化工、水处理、装备制造等领域的仪表校验工作。不少现场运维人员会疑惑，一台合格的手持式校准仪应当具备哪些技术条件，如何分辨设备的实际性能。本文围绕M244A的核心技术、底层原理、行业通用技术标准展开分析，对比传统老旧校准设备存在的短板，解读新一代手持式多功能校准仪的技术升级方向，给仪表维护、计量选型工作提供参考。

一、METRAHIT CAL（M244A）手持式多功能校准仪核心技术详解

1.整机信号模拟与生成原理

METRAHIT CAL（M244A）手持式多功能校准仪采用高精度DAC数模转换架构，配合低温漂基准电压源，实现电压、电流、电阻、频率、温度信号的模拟输出，本质是把数字设定值转化为稳定的物理激励信号，用来模拟工业现场各类传感器输出，给到DCS、PLC、显示仪表做校验测试。

电压信号可输出mV、V档位；电流支持0-24mA回路模拟；电阻输出区间5-2000Ω；频率输出覆盖1Hz-1000Hz。温度信号模块内置热电阻、热电偶分度数据库，支持Pt100、Pt1000、Ni100、Ni1000热电阻，以及J、L、T、U、K、E、S、R、B、N十种热电偶类型，无需外接转换模块，直接输出对应温度等效电信号。

设备内置mA-Sink变送器模拟技术，可直接接入两线制变送器回路，直接从工业回路获取供电，不需要额外外接24V电源，减少现场配件携带，降低接线错误概率，这也是M244A现场作业的一项实用技术特性。同时集成斜坡、阶梯自动输出功能，可自动按照设定步长持续变化信号，用于校验仪表报警点、联锁阈值，不用人工反复手动调节输出档位。

2.电磁兼容与硬件防护技术

工业车间存在变频器、电机启停带来的电磁干扰，普通便携仪器容易出现输出跳变、读数漂移。METRAHIT CAL（M244A）手持式多功能校准仪整机按照EMC电磁兼容规范设计，电路板增加滤波回路，抑制现场电磁噪声对信号输出的干扰，保障在强干扰工况下输出信号的重复性。整机结构为手持式便携机身，重量约750g，使用AA电池供电，无背光条件下电池续航可达100小时，适配户外、车间外勤长时间作业需求。

3.计量溯源与数据接口技术

M244A出厂标配DAkkS校准证书，证书满足ILAC-MRA国际互认，能够适配ISO9001、ISO17025体系对计量器具溯源的审核要求，企业内部计量、第三方现场校验都可以直接使用该证书完成设备溯源归档。设备搭载USB通信接口，可搭配配套METRAwin90-2校准软件，实现电脑端参数设置、测试数据读取，方便批量记录校准过程数据。

二、手持式多功能校准仪对应的行业通用技术标准

手持式多功能过程校准仪，国内和国际均有对应的技术规范，采购、验收、日常使用都需要参考相关标准，很多用户选型只看宣传参数，忽略标准符合性，后期体系审核时出现计量器具不合规问题。

电磁兼容标准EN61010-1：便携式电气测量仪器安全通用标准，规定设备绝缘、抗干扰、安全防护指标，METRAHIT CAL（M244A）手持式多功能校准仪满足该标准，适合工业CATIII测量使用场景。

计量器具溯源ILAC-MRA互认协议：校准证书互认框架，计量仪器的校准证书需要在该互认体系之内，企业质量管理体系审核才予以认可，M244A出厂标配证书符合该互认体系要求。

过程仪表校准通用规范：工业自动化现场仪表校验作业规范，对校准仪的输出稳定性、重复性、温度漂移、负载适应能力提出要求，仪器在-10℃~+50℃工作区间，输出指标需要在允许误差范围内，户外冬天、夏季高温环境使用，不能出现指标超差。

环境适应性标准：便携式仪器的温湿度、存储、振动要求，手持式校准仪需要可以适应现场颠簸搬运，存储温度、工作温度区间要匹配工厂外勤作业。

选型时不能只看标称精度，需要确认：精度指标是参考标准条件下，还是全工作温度范围指标；校准证书是否具备互认效力；设备安全等级是否匹配现场电气环境，这是分辨设备好坏的关键要点。

三、老旧手持式校准设备的技术弊端

早期的手持式校准仪，受限于硬件电路、芯片方案，在现场实际使用中会暴露出多处短板，很多企业还在继续使用老旧设备，容易带来隐性计量风险。

第一，信号覆盖范围有限。部分老款设备只支持4-20mA和简单电压输出，缺少完整热电阻、热电偶支持，校验温度仪表需要额外搭配信号转换模块，增加接线复杂度，现场作业效率下降。

第二，缺少回路仿真Sink模式。传统设备做两线变送器校验，必须随身携带外置24V供电电源，配件多，接线步骤繁琐，现场容易接错回路，造成仪表损坏。

第三，抗干扰能力不足。老旧设备电路板滤波设计简单，在变频器、大功率电机周边，输出信号容易出现跳变，同一测试点多次测试数据离散度大，测试重复性变差，操作人员很难区分是被校仪表故障还是校准仪本身受干扰。

第四，计量溯源麻烦。部分老设备出厂不附带有效校准证书，企业需要每年单独送检，部分老旧型号已经停产，配件、送检服务获取难度提升，体系审核时存在不符合项风险。

第五，自动化功能缺失。没有斜坡、阶梯自动输出功能，全部校准点依靠人工旋钮手动调节，每个报警点、校验点都需要人工反复调整，单次仪表校验耗时变长，人为操作引入误差概率上升。

第六，数据记录手段原始。没有通讯接口，测试数据只能纸质手工抄写，容易出现抄录笔误，不满足现在企业数字化计量档案留存需求。

四、METRAHIT CAL（M244A）手持式多功能校准仪新型仪器技术升级亮点

对比传统老旧校准设备，METRAHIT CAL（M244A）手持式多功能校准仪在硬件、功能、现场适配层面做了多项针对性优化，解决现场运维遇到的实际痛点。

全类型过程信号一体化输出。一台设备集成电压、电流、电阻、频率、热电阻、热电偶模拟，无需搭配多个辅助模块，一台仪器覆盖绝大多数现场变送器、温度仪表调试校验，减少工具包携带数量，外勤出差更加便捷，M244A不再需要额外购置温度信号发生器配套使用。

mA-Sink回路仿真简化现场接线。针对两线制变送器调试场景，直接复用回路本身供电，省去外置24V电源，减少接线端子，降低现场接错线带来的设备损坏风险，对于大量变送器回路巡检调试场景，提升作业效率。

自动斜坡、阶梯输出功能。自动按照设定步长完成信号升降，用于校验仪表报警阈值、联锁动作点，不需要人工反复转动旋钮调节输出，降低人为操作带来的调节误差，提升校验结果一致性。

EMC整机抗干扰硬件优化。针对工厂复杂电磁环境，硬件层面增加滤波防护，在电机、变频器附近作业，抑制电磁噪声对输出信号的扰动，保障多次测试结果的重复性，减少现场误判仪表故障的情况。

出厂自带国际互认校准证书。METRAHIT CAL（M244A）手持式多功能校准仪出厂就附带DAkkS校准证书，满足ILAC-MRA互认，企业完成设备建档，即可用于内部计量工作，降低送检周期带来的设备闲置风险，方便ISO相关体系审核资料准备。

USB上位机软件协同工作。支持连接电脑METRAwin90-2软件，实现参数设置、数据采集，把校准过程数据电子化留存，替代纯纸质记录，方便计量档案归档，适配企业数字化计量管理方向。

便携硬件与续航优化。整机轻量化手持机身，AA电池供电，长续航，工作温度区间-10℃~+50℃，车间、户外现场都可以稳定作业，适应不同地域季节温度变化。

五、技术应用价值总结

METRAHIT CAL（M244A）手持式多功能校准仪定位工业现场便携式计量工具，面向工厂仪表维护、计量外勤、设备调试场景。从技术逻辑来看，它并不是单纯的信号发生器，而是兼顾信号模拟输出、现场工况耐受、计量溯源合规的一体化手持计量器具。

很多采购人员容易陷入只对比参数数字的误区，忽略设备抗干扰、溯源证书、现场接线便利性这些实际使用指标。在实际项目中，仪器的标称精度只是基础，设备在真实工业环境中的稳定性、重复性、配套文档完整性，才是影响校验工作质量的关键。

对于制造企业、水处理、化工行业运维人员，M244A可以完成变送器校验、温度传感器模拟调试、联锁报警点测试等工作，减少多台仪器来回切换，简化外勤作业工具包。同时配套的互认校准证书，也帮助企业满足质量管理体系对于计量器具的管理要求，规避计量不合规带来的生产隐患。

仪器选型不要片面追求纸面参数，应当结合自身现场工况、需要校验的仪表类型、体系审核要求综合评估，优先确认设备标准符合性、计量溯源条件、环境适应性，才能选到适配自身业务的手持式多功能校准仪。（全文201字）

问答环节

Q1：METRAHIT CAL（M244A）手持式多功能校准仪可以直接用来做第三方检定吗？

A：该设备是现场校准器具，自带DAkkS互认校准证书，可用于企业内部仪表校准调试；法定第三方检定工作，需要按照当地计量法规，结合计量建标条件开展。

Q2：M244A的mA-Sink模式是什么场景使用？

A：主要用于两线制4-20mA变送器回路仿真调试，直接接入现有回路，不需要额外接24V电源，适合大量变送器现场巡检。

Q3：手持式多功能校准仪选型重点看哪些指标？

A：优先确认信号类型覆盖范围、全温度工作区间误差、EMC安全标准、计量溯源证书效力，其次看续航、通讯接口、自动化输出功能，不能只看宣传页标称精度。
