5G毫米波规模化落地、6G预研、第三代半导体与车载毫米波雷达产业持续扩张，射频无源器件、高频介质基板、磁性磁材的1MHz-5GHz阻抗精密测试需求逐年上涨。长期以来，国内实验室、元器件产线多采用3GHz频段进口阻抗设备、传统自动平衡电桥仪器，普遍存在频段不足、高频漂移、精度不足、建模能力薄弱等问题，工程师难以兼顾测试精度与研发效率。同惠电子基于三十余年阻抗测量底层技术，推出同惠TH2852系列射频阻抗分析仪，依托自研射频IV直接采样测量架构，突破传统设备技术局限，适配现行射频阻抗计量规范，本文从底层原理、行业标准、老旧设备弊端、仪器升级亮点、实际技术价值全维度科普，帮助选型人员看懂高频阻抗设备核心技术指标，规避采购与测试误区。

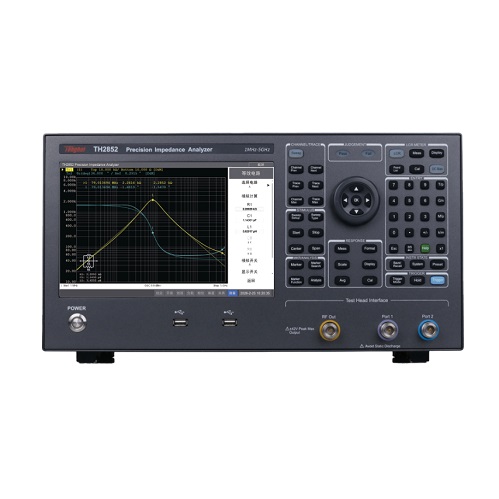

同惠TH2852系列射频阻抗分析仪核心技术详解

主流两种阻抗测量技术底层原理对比

目前行业内高频阻抗测试分为自动平衡电桥法、射频IV电压电流直接采样法两条技术路线，TH2852整机采用自研射频IV架构，两种技术差异如下表：

传统电桥仅适合百兆以内低频元件检测，一旦进入GHz射频区间，传输线、测试夹具带来的杂散电容、杂散电感会持续干扰平衡回路，即便多次校准，长时间扫频仍会出现数据偏移；而TH2852射频IV技术无需平衡调节，硬件同步采集两路矢量信号，直接完成阻抗、相位、损耗、等效参数运算，从底层消除高频漂移根源。

TH2852射频IV系统硬件与算法配套技术

双通道同步矢量采集单元：仪器内置独立高线性度激励源、双通道高精度矢量采样芯片，电压、电流采样时间差控制在纳秒级，保证1mHz~5GHz全频点相位测量精度；

多阶OSL校准补偿算法：搭载开路、短路、负载、夹具延伸四层校准模型，可完整抵消同轴线缆、测试夹具引入的寄生参数，符合JJF1127计量校准规范要求；

7模型等效电路拟合算法：内置4种三参数、3种四参数器件拟合模型，基于最小二乘法自动迭代运算，无需复杂电磁场仿真，快速输出电感、电容、谐振器等效SPICE参数；

史密斯圆图矢量解析算法：同步解析阻抗、导纳、反射系数，自动换算驻波比、反射损耗、匹配网络参数，简化射频天线、前端模块匹配调试流程。

拓展测量配套技术

TH2852主机预留材料分析拓展接口，配套专用夹具与解析软件后，可实现两类材料高频特性定量测试：

介电常数解析技术：依托平行板谐振测量模型，提取介质材料复数介电常数、介质损耗D，适配LTCC、微波陶瓷、PCB覆铜板研发；

复数磁导率测量技术：采用环形磁芯闭环测试方案，精准测算射频铁氧体、EMI磁珠的复数磁导率、磁损耗tanδ，解决射频磁性材料高频表征难题。

射频阻抗测量行业通用技术标准

采购、验收射频阻抗分析仪，需对照现行国家计量规范与电子行业通用测试标准，也是区分设备性能的核心标尺，同惠TH2852系列射频阻抗分析仪整机设计、出厂计量均贴合以下规范：

JJF1127—2004《射频阻抗/材料分析仪校准规范》现行国内射频阻抗仪器通用计量基准，规范覆盖1MHz~3GHz设备校准流程，TH2852将可测频段拓展至5GHz，校准逻辑完全兼容该规范，采用同轴开路、短路、50Ω标准负载完成整机溯源，出厂附带完整计量校准证书，测试数据具备实验室、第三方检测合规效力。

IPC-TM-6502.5.5.12PCB高频阻抗测试标准面向通信PCB、射频基板阻抗检测，标准要求测试温度23±2℃、湿度50±5%，阻抗测量误差控制在合理区间，TH2852±0.3%典型基础精度，满足高速高频板材、射频连接器阻抗质控需求。

JEDECJESD22-A104宽温器件阻抗测试规范针对车载、工业射频元器件高低温循环测试场景，仪器阻抗量程120mΩ~60kΩ，兼顾车载雷达低阻抗传输线、高阻抗陶瓷电容全品类器件测量。

标准对应设备基础指标参考表

传统老旧射频阻抗设备核心技术弊端

目前行业存量老旧设备主要分为两类：3GHz进口射频阻抗仪、百兆级自动平衡电桥LCR，二者在5GHz射频场景下存在多处技术短板，也是研发测试高频报错、数据失真的主要诱因：

频段上限仅3GHz，无法覆盖5G毫米波、6G预研器件3GHz上限设备仅适配传统Sub-6G低频射频器件，针对5GHz滤波器、毫米波天线匹配元件无测量能力，企业需额外采购多台仪器，拉高实验室硬件投入成本。

自动平衡电桥架构高频漂移严重，校准频次翻倍百兆级LCR电桥进入1GHz以上频段后，每次更换夹具、线缆都需重新完整校准，连续扫频30分钟以上阻抗读数持续偏移，实验数据重复性差，大量消耗工程师调试时间。

测量精度偏低，材料损耗测试误差超标市面主流3GHz进口设备典型精度±0.45%，在介质损耗、磁导率微小参数测量时，误差会放大至5%以上，材料研发阶段无法精准区分不同配方基板、磁芯的性能差异。

缺少等效电路、史密斯圆图原生分析功能老旧设备仅能输出基础LCR单点参数，无7种器件等效拟合模型，无法直接输出射频仿真等效参数，工程师需要手动导入第三方软件建模，拉长产品研发周期。

测试速度慢，产线批量检测产能受限0.9ms/点扫描速度在多频点列表扫描、全频段曲线扫描场景下，单块样品测试时长翻倍，中试产线大批量元器件抽检效率不足。

同惠TH2852系列射频阻抗分析仪技术升级亮点

对比存量老旧设备与同价位进口机型，TH2852在底层架构、硬件参数、软件算法、拓展能力四方面完成技术迭代，全部基于实测参数客观表述：

硬件频段与精度全面升级

测试频率拓展至1MHz~5GHz，覆盖HF至C波段全部射频应用，无需搭配多台测试设备；

1mHz超高频率分辨率，支持谐振器件窄带精细化扫描，捕捉微小谐振频点偏移；

±0.3%典型基础测量精度，120mΩ~60kΩ宽阻抗量程，高低阻抗器件均可稳定测量；

0.4ms/点极速单点测量，批量扫频、全频段曲线测绘效率显著提升。

底层测量架构革新，消除高频测量短板

摒弃传统平衡电桥结构，采用射频IV同步采样方案，不存在电桥失衡问题，长时间连续测试无明显相位漂移，减少重复校准操作，降低人为操作带来的数据误差。

内置完整射频研发分析算法矩阵

原生集成曲线扫描、7模型等效电路拟合、史密斯圆图三大研发级功能，无需额外付费加装基础分析软件，可一站式完成器件性能可视化、仿真建模、阻抗匹配计算；介电常数、磁导率为模块化选件，按需采购，控制初期采购预算。

计量与运维配套技术优化

整机校准流程贴合JJF1127国家计量规范，OSL校准向导可视化分步指引，新手也可完成高精度校准；购机附赠两年内1次原厂专业校准服务，降低企业长期计量运维成本，校准报告可用于科研结题、产品检测合规备案。

TH2852核心技术落地应用价值总结

依托射频IV自研核心技术与贴合行业计量标准的硬件设计，同惠TH2852系列射频阻抗分析仪可解决射频产业链三类核心测试痛点：

科研实验室材料表征痛点针对LTCC基板、射频铁氧体、微波介质薄膜，通过高精度阻抗、介电、磁导率多维度测量，精准对比不同配方材料高频损耗差异，替代进口设备完成第三代半导体、6G无源器件预研实验，设备综合采购、运维成本低于同规格进口仪器。

射频元器件研发仿真痛点等效电路拟合功能快速输出器件SPICE等效参数，史密斯圆图直接完成天线、滤波器阻抗匹配调试，省去第三方仿真软件二次换算步骤，缩短射频前端模块、声表面波器件研发周期。

中试产线批量质检痛点0.4ms/点高速扫描搭配列表多频点测量模式，可快速完成射频电感、电容、晶体谐振器出厂宽带性能抽检，±0.3%高精度避免合格品误判、不良品漏检，提升产线质控稳定性。

适用细分行业包含：5G/6G无线通信、77GHz车载毫米波雷达、半导体介质/磁性材料研发、射频无源元器件制造、声表面波谐振器生产检测。

高频阻抗设备选型FAQ

Q1：射频IV法和自动平衡电桥设备怎么选？

A：测试频率≤100MHz，仅基础LCR参数读取，可选自动平衡电桥LCR；测试1GHz~5GHz射频器件、介质磁性材料、需要曲线/等效建模分析，优先选择同惠TH2852系列射频阻抗分析仪这类射频IV架构仪器，高频稳定性更强。

Q2：判断射频阻抗设备好坏，优先看哪几项技术指标？

A：核心判断四项指标：最高测试频率、典型基础测量精度、最快单点测试速度、频率分辨率；同时确认是否原生支持等效电路、史密斯圆图功能，对照JJF1127校准规范核查计量溯源能力。

Q3：TH2852的5GHz频段是否符合现行计量标准？

A：现行JJF1127规范基准频段为1MHz~3GHz，TH2852校准逻辑完全兼容该规范，拓展至5GHz的测量通道沿用同源校准算法，原厂配套5GHz专用校准件，出厂计量数据可完整溯源。

Q4：仅测试常规射频电感电容，是否需要选购介电/磁导率选件？

A：仅测试无源LC元器件，仅主机即可满足全部测量需求；只有研发介质基板、铁氧体磁材时，才需要选配对应夹具与分析软件。

国产射频测量设备突破5GHz测量频段，核心在于射频IV采样、高精度校准算法等底层技术自主迭代，同惠TH2852系列射频阻抗分析仪依托自研测量架构，补齐传统3GHz进口设备、低频电桥仪器的多项技术短板，整机指标贴合国家射频阻抗计量规范与电子行业测试标准。从材料研发、器件仿真到产线质控全场景落地，兼顾测量精度、测试效率与长期使用成本，为5G、车载电子、第三代半导体领域提供本土化精密测量技术支撑。若需要精准匹配行业标准化测试方案，可联系同惠电子技术团队获取TH2852夹具选型、计量校准、测试流程定制技术支持。文章来源于射频阻抗分析仪。
