1.如图所示将724测试线连接到热电偶变送器。通过724上的热电偶插孔输出到变送器的温度输入。红色和黑色的测试线为变送器提供回路电源，并测量对应于输入变送器的温度变化所得的电流值。

　　2.打开724校准器。选择mA按钮和LOOP(回路)按钮选择提供24V回路电源并同时测量毫安电流。

　　3.按Meas/Source(测量/温度源)按钮，直到724显示屏的下半部分指示出源模式。

　　4.按TC按钮，直到显示K型TC。

　　5.按℃按钮选择摄氏度。温度变送器误差计算示例

　　6.选择在该应用中的校准器零点。完成后，将显示设置为0.0℃。您可以使用向上和向下箭头键来更改输出值。使用向左和向右箭头键来控制更改哪个显示的十进制位上的数值。当屏幕读数为0.0时，按下724上的0%键，并观察0%在屏幕的右下角显示。这样就为校准建立了零点。

　　7.设置校准器中酌Span Point(满度点)。将显示设置为用于校准应用需要的合适Span(满量程)值。在此例中，显示屏的读数应为150℃。按100%键，并观察100%在屏幕的右下角显示。这样就为校准建立了满度点。执行一个“As Found”测试。

　　8.按0%键，记录所应用的温度和相应的mA测量值。

　　9.按25%键2次，记录所应用的温度和相应的mA测量值。

　　10.按100%键，记录所应用的温度和相应的mA测量值。

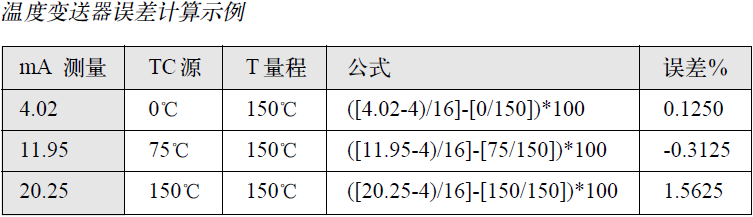

　　11.使用下面的公式计算3个点中的每个点的误差：误差=([(I一4)/16]-[(T/TSPAN)l*100。其中“误差”以量程的%表示，I是您所记录的mA测量值，T是输出的温度，TSPAN是温度输入满量程(100%-0%点)。下面的误差计算表显示了如何将该公式应用于实际记录的测量值。

　　12.如果您讣算得到的误差小于规定的仪器容差，则变送器已经通过了As-Found测试。如果测试未通过，则根据需要进行调节。

　　调节变送器

　　13.按0%键获得一个对应于4 mA的正确的温度输出值。调节零点电位器，直到读数为4.00mA。

　　14.按100%，键获得一个对应于20 mA的正确的温度输出值。调节满度电位器，直到读数为20.OOmA。

　　15.再次按0%键，需要时再次调节零点电位器以得到一个对应于4.00 mA的温度输出值。

　　执行一个“As Left”(调整后测试)重复测试步骤8至12以完成对您的温度变送器的整个校准步骤。
