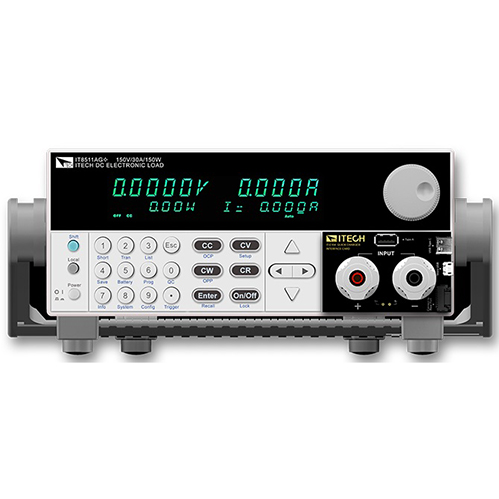

艾德克斯IT8513CG+直流可编程电子负载如何设置和执行自动化测试任务
一、准备工作
1、设备连接：确保IT8513CG+直流可编程电子负载与被测电源设备正确连接。
使用适当的测试线缆和连接器，确保连接牢固且信号传输准确。
2、软件安装：
在计算机上安装艾德克斯提供的测试软件（如ITECHTestManager或兼容的第三方软件）。
确保软件版本与IT8513CG+设备兼容。
3、设备配置：
通过设备的用户界面或软件界面，设置IT8513CG+的基本参数，如测试模式、电压范围、电流范围等。
二、创建测试计划
1、打开测试软件：启动已安装的测试软件。
2、创建新项目：
在软件中选择“新建项目”或类似选项，为自动测试创建一个新项目。
3、配置测试序列：
根据测试需求，配置测试序列。测试序列通常包括一系列测试步骤，每个步骤对应一个特定的测试条件或负载模式。
在测试序列中，可以设置恒流、恒压、恒功率、恒电阻或动态负载等测试模式，并指定相应的负载值、测试时间和采样率等参数。
4、设置数据记录与分析：
配置数据记录选项，以记录测试过程中的关键参数，如电压、电流、功率等。
选择或创建数据分析模板，以便在测试完成后自动分析数据并生成报告。
三、执行自动测试
1、连接设备：在软件中选择连接到IT8513CG+设备，确保软件能够识别并与设备通信。
2、启动测试：
在软件中选择“开始测试”或类似选项，启动自动测试序列。
软件将按照预设的测试序列自动执行测试步骤，并实时记录数据。
3、监控测试过程：
在测试过程中，可以通过软件的实时数据显示功能监控被测电源设备的输出特性。
如果出现异常或错误，软件通常会提供警告或错误信息，用户可以根据提示进行相应的处理。
四、测试结果分析
1、查看数据：测试完成后，可以在软件中查看记录的数据。数据通常以表格、图表或波形等形式呈现。
2、数据分析：
使用软件提供的数据分析功能或自定义的脚本对测试数据进行分析。
分析结果可以用于评估被测电源设备的性能特点、稳定性和可靠性。
3、生成报告：
根据需要，生成测试报告。报告通常包含测试条件、测试数据、分析结果和结论等信息。
报告可以以电子文档的形式保存或打印出来。
五、注意事项
在执行自动测试之前，请确保已对IT8513CG+设备进行了适当的校准和验证，以确保测试结果的准确性。在测试过程中，请注意观察被测电源设备的状态，以避免因过载、短路等异常情况导致的设备损坏。
在测试完成后，请及时断开测试线缆和连接器，并妥善保管设备。
