福禄克在低压配电设备的电气安全测试与验证之绝缘性能和相序测试。低压配电系统是指用于将来自电源的电能按照一定的电压等级和负荷要求分配到用户终端的系统。该系统内设备通常的电压等级在1000V AC和1500V DC及以下。低压配电系统是指用于将来自电源的电能按照一定的电压等级和负荷要求分配到用户终端的系统。

在低压配电系统中，电路的绝缘性能和线路相序关乎配电系统的正常运行以及电气安全。《交流1000V和直流1500V及以下低压配电系统电气安全 防护措施的试验、测量或监控设备》GB/T 18216和《低压电气装置 第6部分：检验》GB/T 16895.23-2020，对于低压配电系统中电气设备的绝缘电阻和线路相序测试提出了明确的要求。



该系统内设备通常的电压等级在1000V AC和1500V DC及以下。

电气装置的绝缘电阻

应测量以下导体间的绝缘电阻∶a）带电导体之间；b)带电导体和连接到接地配置的保护导体之间·

在进行该项测试时,可将带电导体连接在一起·实际上，可能需要在连接用电设备前装置安装过程中进行测量。

当回路中存在可能影响测试结果或可能被损坏的设备时，仅应在连接在一起的带电导体和大地之间进行测试·

如果主开关盘和各配电回路分开测试，应接通所有末端回路并断开用电设备,若绝缘电阻不小于表6.1中相应最小绝缘电阻值即认为满足要求。



低压配电系统的绝缘性能要求

相序

在多相回路中，应验证相序排列方式始终保持一致。

相序试验——三极连接

用标记为L1、L.2和L3的三个单独试验探头，将带有三极连接的用于相序试验的测量设备连接到三相配电系统（见5.1)。

每个试验探头连接到配电系统对应的相位L1、L2或L3的导体或端子。

三极连接

如果三相的顺序与预期相序相同，那么相序指示为正，通常称为“顺时针”(CW)或“右”(R)。如果三相的顺序与预期相序不同：三相连接中的两个交叉，那么相序指示为负,通常称为“逆时针”(CCW)或“左”(L)。

注：在交叉试验探头L1和L.2、L2和L.3之后执行的新相序试验允许隔离交叉相位。

低压配电系统的相序测试要求

福禄克Fluke1508绝缘电阻测试仪和福禄克Fluke9040相序旋转指示仪可帮助用户快速判断设备的绝缘性能和线路的相序正确性，降低设备安装和运行过程中存在的风险。1绝缘性能的重要性配电系统需要有足够的绝缘性能确保系统的安全运行。当绝缘性能下降，在一定条件下将出现漏电现象，存在设备跳闸、人员触电和短路火灾等风险。

绝缘性能下降的主要原因机械损坏：机械运动或振动可能会导致绝缘材料的破损，进而造成绝缘性能下降。热损坏：绝缘材料长期暴露在高温环境下，会出现分解、变硬和变脆等老化现象。此腐蚀损坏：在较高湿度和存在化学物质的环境中，绝缘材料可能会被逐渐腐蚀，导致绝缘性能下降。确保绝缘性能的方法选择合适的绝缘材料：绝缘材料通常包括：聚乙烯、聚氯乙烯、橡胶、绝缘纸、绝缘胶和绝缘油等。这些材料可以有效地将电气设备内部电流和外部环境相隔离，确保绝缘性能；设计合理的绝缘结构：结构设计时应充分考虑设备的使用环境和工作条件。若存在高温、高湿等恶劣条件，应选择具有耐高温和耐湿特性的绝缘材料，并通过增加绝缘层数提高绝缘结构的可靠性。进行严格的绝缘测试：设备安装和日常巡检应该严格按照指导方法或标准，对绝缘电阻和介电强度进行测试。通过这些测试可以帮助用户及时发现绝缘故障，确保设备的安全运行。因此，低压配电系统的定期绝缘性能检测对设备的长期安全运行至关重要。Fluke 1508绝缘电阻测试仪1.数字“摇表”，只需点击测试键，可轻松获取绝缘电阻值；2.特别设计的远程表笔，测试更从容；3.支持50/100/250/500/1000V绝缘电压测试，充分满足国标对于低压配电系统中各项部件的绝缘性能测试要求；4.CAT Ⅳ 600V安全等级，保障用户的测试安全。点击立刻了解产品详情2线路相序的重要性配电系统通常采用三相交流电，其安装和运行时需确保相序的正确和平衡。当存在三相不平衡时，将可能导致设备的能耗增加，异常发热，甚至损坏设备。同时，线路和设备的长期发热也将导致其绝缘性能下降，影响设备运行安全。因此，低压配电系统的定期相序检测对设备的长期安全运行至关重要。

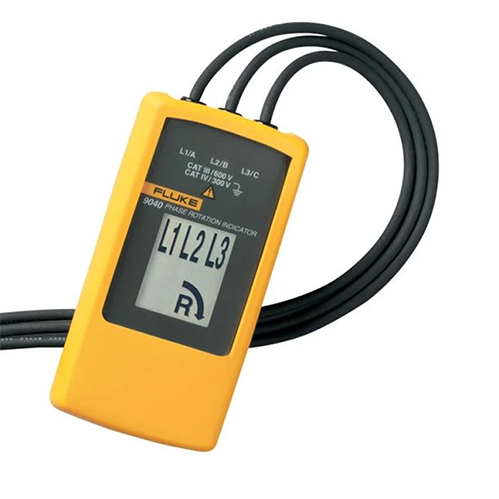

Fluke 9040相序旋转指示仪1.可指示全部三相；2.电机的旋转方向指示；3.CAT Ⅳ300V，CAT Ⅲ 600V安全等级，保障用户的测试安全。综上所述，福禄克在低压配电系统的电气安全评估中，通过其先进的绝缘性能与相序检测技术，为电气设备的可靠性和安全性提供了坚实的保障。无论是绝缘电阻的精确测量，还是相序的快速准确判断，福禄克都以其卓越的产品和技术实力，赢得了广大用户的信赖和好评。我们公司有售福禄克Fluke1508绝缘电阻测试仪和福禄克Fluke9040相序旋转指示仪，欢迎交流。
