泄漏检测新策略之利用声学成像技术提升压缩空气系统容量与ROI
泄漏检测新策略之利用声学成像技术提升压缩空气系统容量与ROI。在德州沃思堡市，ADG Concepts的工业系统分析师/设计师Jason Dupriest指出，对于压缩空气、气体及真空系统而言，优化现有容量往往比单纯增加容量更为可取。ADG Concepts的项目涵盖了从单个设备安装到大型多设备及中央系统的全方位服务，其业务足迹遍布各大制造与生产设施。
ADG Concepts专注于为包括食品饮料、水泥、重工业、塑料及吹塑等多个行业的制造商提供压缩空气、真空、氮气及工艺水处理解决方案。尽管ADG不直接生产这些系统的设备，但其核心使命是确保这些设备能够为客户高效运行。“每位客户都有既定的ROI目标，而我们的任务就是帮助他们达成这一目标。”Jason强调道。通过修复系统中的每一个泄漏点，客户能够显著提升其系统容量。
在ADG承接的项目中，仅有20%是新系统安装，这类项目因可以从零开始设计而相对简单。然而，剩余的80%项目则涉及对现有系统的优化。Jason指出，许多客户在面临系统容量不足时，往往倾向于增加新容量，但这通常并非必要之举。“他们真正需要的是最大化现有系统的容量。”Jason解释道。

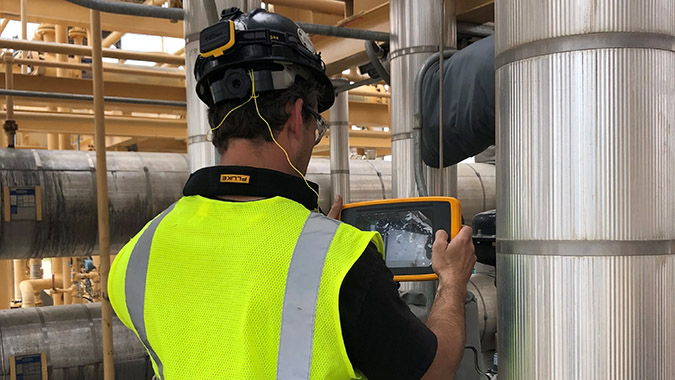

检查天然气厂中的压缩气体管路
据美国能源部数据显示，一个直径仅为1/8英寸（3毫米）的压缩空气管路泄漏，每年可能导致高达2500美元的额外成本。同时，维护不善的工厂可能会因泄漏而浪费其压缩空气总产能的20%。在进行系统初评时，ADG采用Fluke ii900声学成像仪进行检测，并使用Fluke 1735电力和电能记录器测量功率。通过ii900，ADG能够精准定位那些可能降低系统容量的泄漏点。“在使用ii900之前，我们采用的是超声检测方法，但效率并不高。”Jason分享道，“而ii900则让我们能够更快地完成更多工作。”
面对众多难以触及的在用系统，Jason表示：“在保障安全与全面检查之间找到平衡并不容易。但ii900帮助我们发现了许多以前被忽视的泄漏点。”许多客户认为，如果需要10的容量，那么拥有20的容量会更好。然而，Jason指出，增加不必要的容量会增加成本，且这些成本在长远来看可能无法收回。以往，说服客户相信系统存在重大泄漏主要依赖于检查人员的口头报告。而现在，ADG通过ii900提供的可视化图像，能够与客户共享更直观的证据。
“现在我可以向客户展示这些视觉材料。当我向他们展示照片时，这真的起到了很大的说服作用。”Jason说道，“它让我们能够将更多精力集中在修复泄漏、提升系统容量上。”尽管ADG Concepts的新泄漏检测程序仍处于初期阶段，但Jason对ii900为审查过程带来的准确性与效率充满信心。“当我们能够快速完成审查时，就能帮助客户更快、更高效地利用系统，从而最大化其容量并实现他们的目标。”

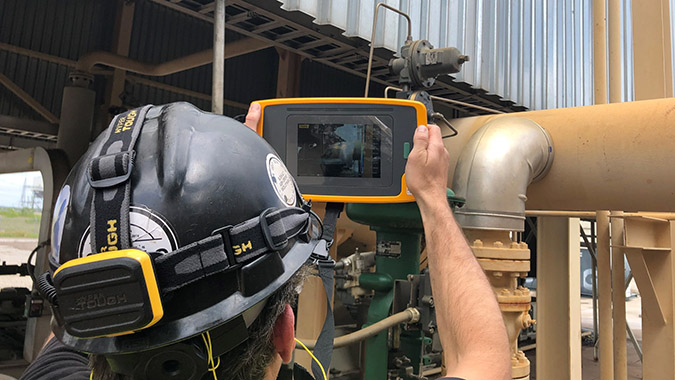

天然气生产厂使用压缩气体系统来加注大型罐车
ADG Concepts简介
ADG Concepts自2007年起步于商业建筑项目，主要涉及酒店、学校及医院的总承包工程。2011年，公司开始提供“设计+施工”一体化服务。2015年，ADG进一步拓展其设计服务范围，将工业系统MEP设计纳入其中。2017年，ADG将业务重心重新聚焦于工业压缩气体、空气、真空及工艺用水系统的设计与安装。
拓展延伸：
使用福禄克ii900声学成像仪发现用户隐秘的漏气点，可以避免的一些主要问题，该仪器将帮助您发现这些隐秘的漏气点，以便您能够在它们导致昂贵的停机时间之前进行修复。
1、控制气压调节器排气口故障 控制气压调节器上的排气口 图片由ADG Concepts提供 这个控制气压调节器的目的是保持内部组件干燥。乍一看，客户以为他们听到的是正常的排气声，但通过福禄克ii900对声音进行可视化处理后，发现有两个漏气点。这不是正常的排气。而是密封件失效导致空气泄漏。
2、过程控制阀面板凝结 过程控制阀面板漏气 图片由ADG Concepts提供 这个控制面板用于过程阀（电动和气动）。客户抱怨出现无故电气故障。事实证明，根本原因根本不是电气问题。福禄克ii900发现了一台运行效率不高的压缩空气干燥机，导致该区域出现凝结，最终导致电气组件失效。
3、压力调节器腐蚀 二氧化碳泄漏导致的损坏的压力调节器 一个严重腐蚀且不再工作的压力调节器。该调节器是包含压缩空气、氮气和二氧化碳的设备的一部分。客户有一个持续失效的压力调节器，但无法找出原因。福禄克ii900定位了附近的小二氧化碳泄漏点，这些泄漏点随着时间的推移会导致组件损坏，对正常运行时间和/或质量产生负面影响。这是许多未察觉故障的根本原因。
4、阀门执行器停机 漏气阀门执行器 图片由ADG Concepts提供 这是压缩空气系统中的阀门执行器。客户没有意识到这个漏气点，一直通过增加控制气压来补偿。意外的后果是其他设备的最大压力超标。这进一步降低了过程的可靠性并导致停机。
5、送风机风道垫片与紧固件泄漏 送风机风道漏气 送风机风道垫片与紧固件泄漏 一个喷漆室风道系统。有多个泄漏点，垫片损坏，紧固件松动或完全缺失。这种类型的泄漏有可能导致工厂停工或对环境排放造成污染。就在上周，对该设备进行了维护，但这些泄漏未被检测到。
6、汽车空气管路漏气降低性能 半挂车漏气空气管路 这些是半挂车中的气动空气管路。气动系统中的泄漏是一种质量缺陷，可能影响车载系统的性能。在这种情况下，传统的漏气检测方法非常耗时，且容易错过这种类型的泄漏。
7、产品储罐漏气导致污染 漏气产品储罐 这个产品储罐储存用于制造乙烯基墙板的粉末或面包。这种泄漏可能影响批次完整性，例如，环境颗粒物渗入导致产品污染。污染物还可能堵塞储罐并导致其关闭，导致非计划停机。福禄克ii900确定了储罐门上的不良O型圈或过紧的螺母。
8、集尘系统漏气导致性能不佳 漏气集尘系统 在这个集尘系统中，ii900发现了操作系统中振动筛的气动部件的漏气点。这种类型的泄漏会导致操作效率低下，并可能导致额外的维护或性能降低或堵塞。
9、HVAC风道漏气导致故障机会 HVAC风道漏气 HVAC风道中的压力或真空损失如果排气不当，可能会导致污染、设备故障或环境安全问题。
10、头顶滚子轴承难以进行所有维护 漏气头顶滚子轴承 这是一个用于在整个设施内移动箱子的输送系统。滚子轴承需要持续维护。在这个例子中，客户花费了400万美元搭建脚手架，以便进入头顶区域进行检查和必要的维护。他们经常搭建在错误的位置或检查不需要维护的区域。福禄克ii900允许从一楼进行全视角检查。
11、控制空气调节器排气不正常 漏气控制空气调节器 图片由ADG Concepts提供 这是一个位于过程阀上方的控制空气调节器。带漏气的外壳是止回阀。两个安装表面之间的垫片已失效。
12、室外储罐泄漏昂贵气体 室外储罐氩气泄漏控制 室外储罐与氩气泄漏连接 这是一个室外氩气储罐。在该设施中，氩气通过管道从该储罐输送到设施内，并在生产过程中使用。氩气是一种昂贵的气体，当阀门发生泄漏时，就相当于金钱直接从储罐中流失。
13、机器人泄漏影响产品质量 存在漏气问题的机器人设备 存在气动吸盘漏气问题的机器人设备 这是一台带有气动吸盘的拾放机器人。如果吸力或执行器较弱，拾取的部件可能会掉落或无法放置在正确的位置，从而影响产品质量。通常，当报告出现吸力问题时，由于很难确定问题所在，会更换所有组件。使用福禄克ii900声波工业成像仪，您无需单独检查每个吸盘，而是可以在操作过程中检查泄漏情况。
14、蒸汽系统泄漏代价高昂 泄漏的蒸汽系统 该蒸汽系统的蒸汽疏水阀存在泄漏。蒸汽的生产成本很高。这类系统通常难以接触，因此很难发现问题。空气或气体泄漏很难发现，特别是当您不知道从哪里查找时。这些例子表明，泄漏不仅可能发生在基本的压缩空气或气体系统中，还可能发生在更多地方，而这些泄漏引发的问题可能代价高昂。使用福禄克ii900声波工业成像仪，您可以轻松识别这些以及其他类型的空气或气体泄漏，从而确保您的系统高效运行。
文章来源于福禄克，为用户提供技术支持，欢迎交流。
