使用TH2851赋能导电滑环高效运行的航空航天领域新方法。



研究背景/Research background

在航空航天领域，导电滑环作为连接旋转与固定部件的关键组件，其性能至关重要。它不仅需在高速、高温、高压及强辐射环境中稳定运行，还需具备低接触电阻、高导电率及良好耐磨、耐腐蚀性。然而，长期使用下，导电滑环接触界面易受磨损、腐蚀影响，导致性能下降，影响设备安全与可靠性。因此，深入研究导电滑环在转动中的交流阻抗变化，对于确保其性能稳定、优化设计及改进具有重要意义。



1、客户情况

某大学需要研究导电滑环在旋转动态下的接触界面特性，特别是对其交流阻抗的精密测量。



2、测试要求

阻抗值聚焦在几十mΩ，且测试频率上限扩展至120MHz。



3、解决方案

为满足客户的测试需求，推荐TH2851-130精密阻抗分析仪。

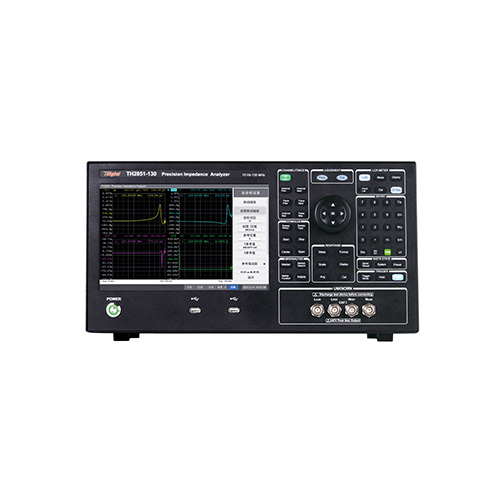

（1）TH2851-130精密阻抗分析仪是一个理想的选择。采用先进的数字化自动平衡电桥原理，具有高精度、高稳定性和高速度等显著特点。其测试频率范围从10Hz到130MHz，阻抗测试范围从25mΩ到40MΩ，其中最高精度达0.08%，完全满足了该大学所需的测试需求。

简要参数		TH2851-015	TH2851-030	TH2851-050	TH2851-080	TH2851-130
测试频率		10Hz-15MHz	10Hz-30MHz	10Hz-50MHz	10Hz-80MHz	10Hz-130MHz
基本精度		0.08%
AC信号源	电压	5mVrms~2Vrms
	电流	50uA~20mArms
DC偏置	电压	0V~±40V
	电流	0mA~±100mA

（2）具备强大的测试功能，支持点测、列表扫描和图形扫描等多种测试方式，可以灵活应对不同的测试场景。

通过列表扫描功能，用户可以设置多达1601个测试点，每个点都可以单独设置测试频率、测试电压和直流偏置等参数，从而实现对导电滑环在不同条件下的全面测试。



（3）在图形扫描模式下，TH2851-130精密阻抗分析仪最多可以4通道同时显示，每个通道可以最多显示4条曲线，通道和曲线各有十四种分屏显示方法。



这种功能对于研究导电滑环在旋转过程中的阻抗变化非常有用，可以帮助科研人员直观地观察到阻抗值随旋转角度和时间的变化趋势（需通过上位机软件实现）。
