西部油气田FOTRIC声热成像仪858MiX巡检实战案例。在西部油气田的勘探与开发过程中，科技的力量正发挥着前所未有的作用。FOTRIC声热成像仪，作为一种先进的检测设备，凭借其独特的原理和功能，正在这片广袤的土地上展现出其巨大的应用潜力。FOTRIC声热成像仪结合了超声波检测与红外热成像两种技术，实现了对油气田设备的全面监测。其红外热成像部分基于物体表面发出的红外线辐射能量进行工作。任何物体在高于绝对零度时，其表面都会发射红外能量，且温度越高，发射的红外能量越强。热成像仪内置的红外探测器能够接收这些能量，并将其转换为电信号。随后，这些电信号经过处理，被转换为温度数据，进而在显示器上生成热图像和具体的温度值。

热图像以直观的方式展示了物体表面的温度分布，屏幕上的亮度区域表示温度高，而暗处则表示温度低。这种非接触式的探测方式不仅避免了传统接触式测量可能带来的物体损坏和交叉感染风险，还提高了测量的安全性和便捷性。此外，热成像仪具有较宽的测量范围和高精度，能够准确反映物体表面的微小温差，即使在复杂的环境中，如烟雾、雨雪等，也能有效进行探测。



西部油气田：FOTRIC声热成像仪的创新应用

在能源开发的广阔舞台上，天然气作为清洁能源的明星，其开采与净化过程至关重要。然而，刚从油气田中开采出的天然气往往含有水、硫化氢、二氧化碳等杂质，需要经过一系列精密的处理流程，如脱水、脱硫、脱二氧化碳等，方能安全输送到管网或投入使用。这一系列流程不仅依赖于加热炉、自重分离器、旋风分离器、三甘醇脱水装置、压缩机等关键设备，还涉及复杂的管道、阀门和仪表系统。

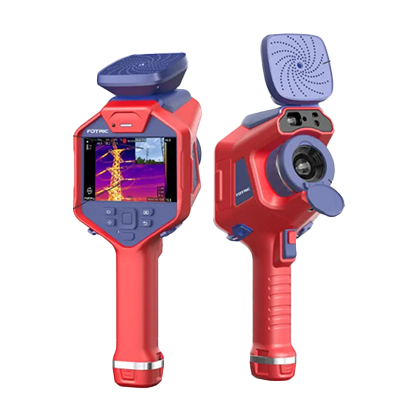

为了确保这一复杂生产流程的安全与高效，FOTRIC工程师于11月初受邀前往西部某油气田，携带FOTRIC 858MiX声热成像仪展开全面的设备巡检。这款声热成像仪融合了声学成像与红外成像两项尖端技术，以其强大的检测能力，在巡检过程中大放异彩。



AC声像模式：精准捕捉天然气泄漏

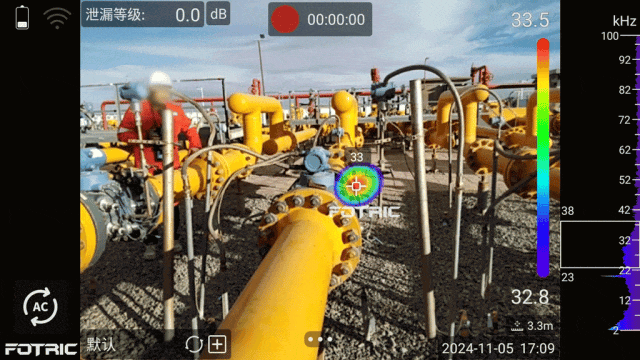

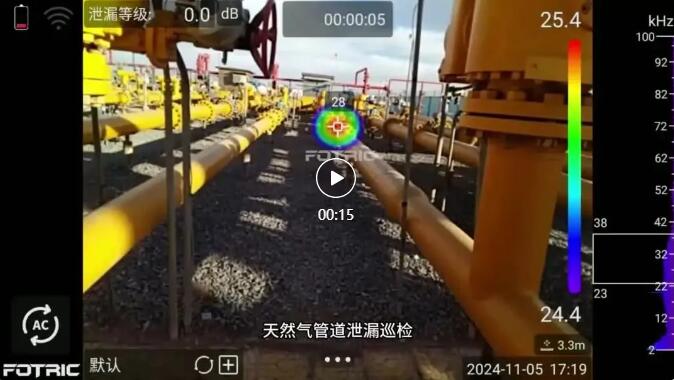

在AC声像模式下，FOTRIC 858MiX声热成像仪利用声学成像技术，成功发现了多处天然气泄漏点。首先，在远距离巡检时，仪器便敏锐地捕捉到可疑的泄漏信号，并随着距离的拉近，稳定地将漏点定位在仪表阀门上。经过巡检人员的现场确认，这一漏点确实存在。随后，仪器又相继发现了仪表管道取样阀门和清管器泄压阀的泄漏，同样得到了验证。这些发现为油气田及时修复泄漏点、防止安全事故提供了关键信息。

IR热像模式：实时监测设备温度

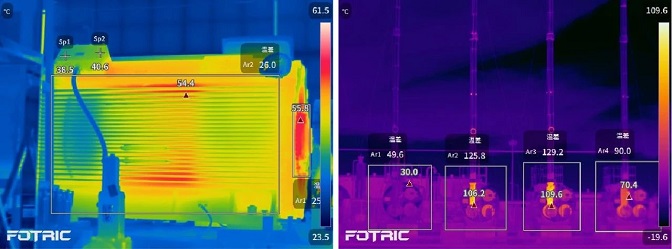

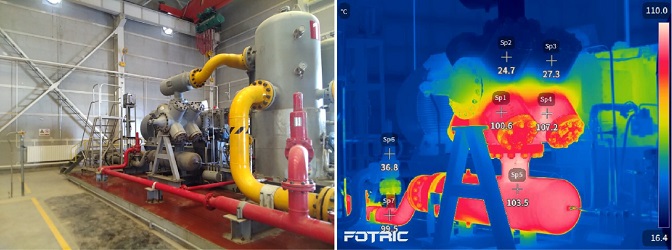

切换到IR热像模式后，FOTRIC 858MiX声热成像仪则专注于设备发热故障的检测。在巡检满载压缩机时，仪器测出其气缸阀门的温度已超过100℃，接近安全控制的临界值（120℃）。这一发现提醒巡检人员需高度警惕，预防潜在的设备损坏。同时，仪器还通过高清的红外成像画面，对电机和加热炉的温度分布进行了详细检测。借助640*480的红外像素和内置的分析工具，巡检人员能够直观分析不同区域的温度状况，确保设备处于最佳运行状态。

二合一技术：高效便捷的检测方案
FOTRIC 858MiX声热成像仪的显著优势在于其集声学成像与红外成像技术于一身，无需更换仪器或增加额外费用，即可实现泄漏检测、局放诊断、红外测温、红外成像和振动定位等多项功能。在检测现场，巡检人员只需简单切换检测模式，即可完成专业红外热像仪和专业声学成像仪的工作，大大提高了检测效率和准确性。



此次FOTRIC 858MiX声热成像仪在西部油气田的巡检实战，不仅验证了其强大的检测能力，也为油气田的安全生产提供了有力保障。未来，随着技术的不断进步和应用领域的拓展，FOTRIC声热成像仪将继续在能源开发领域发挥更加重要的作用。FOTRIC声热成像仪的超声波检测部分则利用超声波在介质中传播的特性，捕捉早期泄漏点发出的超声波信号。这些信号被转换为可视化的图像，使测试人员能够一目了然地看到泄漏位置。该仪器提供了单声源、多声源和全息三种显示模式，以适应不同的检测现场情况，更有效地捕捉关键声音信息。

在西部油气田的应用中，FOTRIC声热成像仪展现出了其独特的优势。它不仅能够实时监测油气田设备的温度分布，及时发现温度异常和潜在的故障区域，还能够准确捕捉气体泄漏点，为油气田的安全生产提供了有力保障。此外，该仪器还具有体积小、重量轻、便于携带等特点，适用于各种复杂环境，大大提高了油气田勘探与开发的效率和安全性。FOTRIC声热成像仪凭借其先进的原理和功能，正在西部油气田中发挥着越来越重要的作用。它不仅能够提高油气田设备的监测水平，还能够为油气田的安全生产提供有力支持，是油气田勘探与开发中不可或缺的重要工具。
