如何选择一款合适的便携电能质量分析仪?
如何选择一款合适的便携电能质量分析仪?电能质量,包括电压质量、电流质量、电源质量和电能质量。它可以定义为:导致电气设备出现故障或无法正常工作的电压、电流或频率的偏差,包括频率偏差、电压偏差、电压波动和闪烁、三相不平衡、暂时或瞬态过电压、波形失真(谐波)、电压骤降、中断、膨胀和电源连续性。在现代电力系统中,电压暂降和中断已成为最重要的电能质量问题。
电能质量分析仪是用于测试和分析电网运行质量的专用便携式产品。可提供电力运行中的谐波分析和电能质量分析,可对电网运行进行长期的数据采集和监测。同时,它配备了电能质量数据分析软件,对上传到计算机的测量数据进行各种分析。

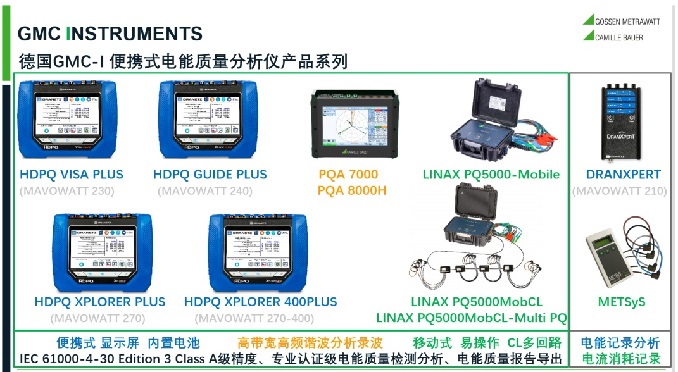

德国GMC-I集团可提供专业全面的便携式电能质量分析仪,用户可以根据不同的应用场景、不同的精度和功能要求选择合适的仪器。

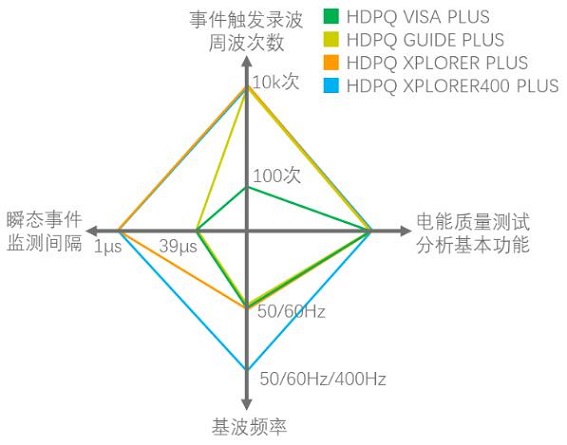

一、便携式高精度电能质量分析仪HDPQ系列
1、HDPQ VISA/GUIDE/XPLORER/XPLORER 400 PLUS
■ 满足IEC 61000-4-30: Edtion3 Class A级精度
■ 电能质量分析软件DranView7,可一步导出国标报告
■ 7”WVGA超大彩色触摸屏,中文操作界面,引导式操作
■ 采样率:每个周波512个采样点(50Hz:39μs)
■ 事件录波:RMS值和原始波形记录,最大100个周波
■ 谐波分析:电压及电流谐波分别可达127次及63次
■ 两个测试频段:16⅔Hz和50/60 Hz
2、HDPQ GUIDE/XPLORER/XPLORER 400 PLUS
■ 事件录波:RMS值和原始波形记录,最大10k个周波
■ IEEE 1459 高级能量分析(正、反向能量累积)
■ 企业版电能质量分析软件,智能专家模块协助分析电能事件原因
3、HDPQ XPLORER/XPLORER 400 PLUS
■ 1MHz瞬态采样(1μs瞬态事件监测 )
4、HDPQ XPLORER 400 PLUS
■ 特殊测试频段:400Hz电能质量分析仪(航空、船舶和军工等供电电源频率
二、移动式高精度电能质量分析仪
LINAX PQ5000Mob系列
1、LINAX PQ5000-Mobile/PQ5000MobCL/PQ5000MobCL-Multi PQ
■ 满足IEC 61000-4-30: Edtion3 Class A级精度
■ 内置Web服务器,导出电能质量分析报告
■ 由联邦计量研究所根据IEC62586-2 独立认证
■ 依据标准 EN50160, IEC61000-2-2/2-4/2-12,
■ GB/T, IEEE519, 或企业内部限值要求对于电能质量进行评估
■ GB/T, IEEE519, 或企业内部限值要求对于电能质量进行评估
■ 依据DACHZ Ed. 3, IEEE519, DTR, IEE1547, ■ GB/T等标准评估谐波发射
■ 自动能量流分析,记录负载曲线、短期负载峰值和仪表值
■ 电压事件触发录波:暂降、中断、暂升、电压快速变化、纹波控制
2、LINAX PQ5000MobCL/PQ5000MobCL-Multi PQ

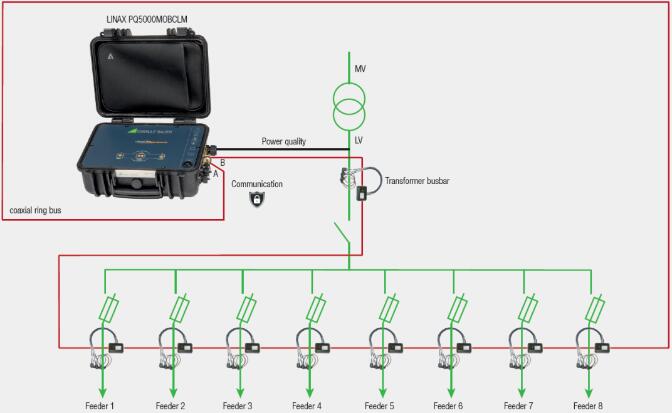

■ 多馈线回路电流监测: 最多9回路 (L1, L2, L3, N) ,用9个CL电流模块
■ 最多可同时获取9个馈线回路的负荷曲线、功率因数、短期符合峰值等

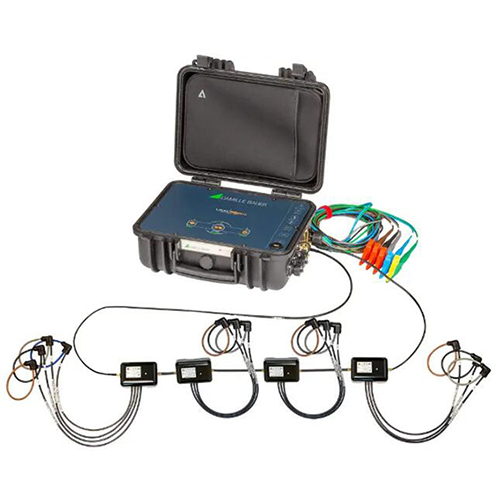

3、LINAX PQ5000MobCL-Multi PQ
■ 电能质量监测:每个检测馈线回路的电流质量监测分析
■ 事件触发录波:电压事件触发录波的同时,记录检测馈线回路的电流

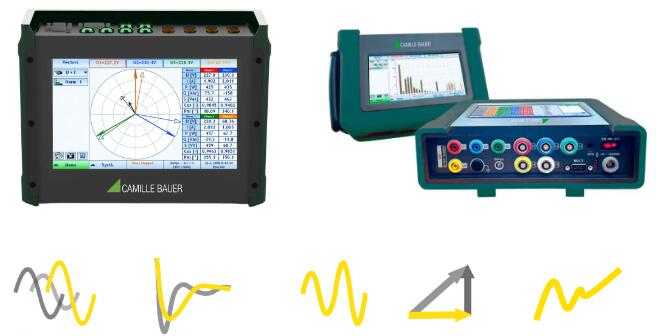

三、便携式高精度高频带电能质量分析及录波仪 PQA7000/PQA8000H
电能质量,系统动态,瞬态,功率,电网阻抗
超谐波
2-9kHz(200Hz)依据IEC61000-4-7
8-5O0kHz(2kHz)根据IEC61000-4-30
5OOkHz原始FFT 和PLC
电能质量Class A+级
根据IEC61000-4-30 Ed.3( Ed.4 准备中)
谐波,间谐波,TDD,THD EN50160,IEEE519,
IEC61000-2-2,等。
极高精度
0.05%精度/500 kHz带宽
超过20个量程挡位:20mV至1600v
全面的接口
直接为电流传感器供电
GPS/ LTE/ LAN/wLAN/CAN/ RS485/ DIO
四、手持式电能/电流记录分析仪DRANXPERT/METSyS
1、DRANXPERT
■ 可测试和记录单相或者三相功率以及能量的相关参数(电压、电流、谐波THD值、功率和用电量等)
■ 识别并记录常见的电能质量问题(电压暂降、暂升和电流畸变)
■ 集成Web服务器,方便仪器的设置、实时数据监测以及数据传输
■ 配套软件可分析数据及生成报告(DranView7)
■ 内置可充电锂电池可运行长达7小时;8G内存
■ 包含4组可拆卸式鳄鱼夹的电压测试线,鳄鱼夹最大开口20mm
■ 3个罗氏线圈型的AC柔性电流探头,50-500A(可选其他)

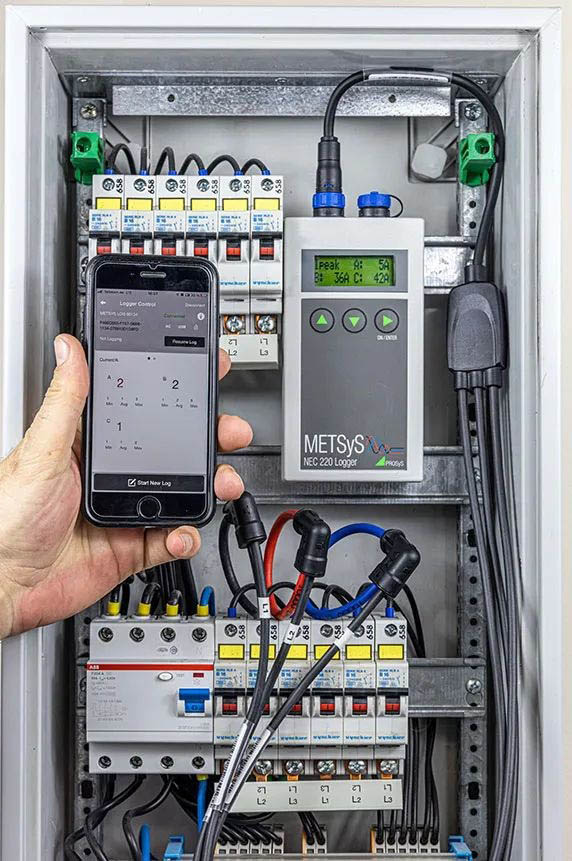

2、METSyS Current Datalogger
■ 三相三线或四线电流数据记录(3L+/N)
■ 记录最小、最大、平均值和峰值电流
■ 内置电池供电,操作时长72小时,2GB内存
■ 通过蓝牙和APP操控监控启停、设置和数据显示获取
如果您需要出售,租赁,维修,购买新品,请联系我们银飞公司专业工作人员,为您提供一对一服务。
