DPI880多功能校验仪使用说明书



一、产品概述

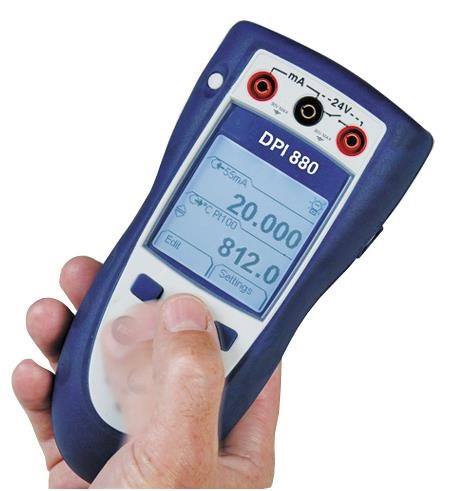

Druck DPI880多功能校验仪是一款专为工业过程控制中的信号校准和测试设计的先进工具。其强大的功能、高精度和便捷的操作使其成为现场技术人员和工程师的理想选择。DPI880支持多种测量和校准功能，包括电流、电压、频率、RTD和热电偶等，并配备了32个IDOS（智能数字输出传感器）压力模块，覆盖从10 in H2O到10000 psi（25mbar到700 bar）的广泛压力范围。



二、产品规格

- 温度范围：校准温度50°F至86°F（10°C至30°C），工作温度14°F至122°F（-10°C至50°C）。

- 电阻范围：详见用户手册。

- 频率范围：支持Hz、kHz、CPM和CPH测量和校准。

- 存储温度：-4°F至158°F（-20°C至70°C）。

- 湿度：0%至90%非冷凝。

- 安全性：符合BS EN61010:2001标准，CE认证。

- 电池组：3 AA碱性电池，>50小时测量时间，>10小时24V电源。

- 显示：带背光的图形LCD，尺寸7.1英寸x 3.3英寸x 2英寸（180毫米x 85毫米x 50毫米）。



三、基本操作

开机与自检

1、检查设备：确保仪器没有损坏，且所有配件齐全。

2、安装电池：按照产品详细资料安装3 AA碱性电池，并盖好电池盖。

3、开机：按下电源键（❍），仪器进行自检并显示适用数据。



菜单与设置

1、进入设置菜单：使用右上角标签（◗）或按[设置]键（■■）进入设置菜单。

2、选择设置项：根据需要进行设置，如选择国际温标（IPTS 68或ITS 90）、设置背光+定时器、关闭设施+定时器、调整显示对比度、设置时间和日期等。

3、选择任务：如连接了通用测量模块（UMM），任务选择菜单将显示适用的IDOS选项。从区域➀和➁中选择任务，如需节省电量，可将区域➁设置为关闭（■）。



电气连接与通信

1、电气连接：使用4mm插座、微型插座或热电偶插座进行电气连接。

2、通信端口：如需通过通信端口连接UMM或其他设备，请确保正确连接并按需设置。



测量与校准

1、选择测量模式：通过任务选择菜单选择需要的测量模式，如电流、电压、频率等。

2、连接被测设备：使用适当的连接线将被测设备与DPI880连接。

3、执行测量：按下测量键开始测量，DPI880将显示测量结果。

4、校准：如需校准设备，请按照用户手册中的校准程序进行操作。



四、安全提示

1、阅读并理解用户手册：在使用前务必详细阅读并理解设备限制和操作指南。

2、遵循操作规范：确保按照正常条件和指定限制进行操作。

3、注意电气安全：在连接和断开电气连接时，务必先关闭电源并遵循电气安全规范。



五、维护与保养

1、定期检查：定期检查设备外观和电气连接是否完好。

2、清洁保养：使用柔软的布擦拭设备表面，避免使用化学溶剂或腐蚀性清洁剂。

3、电池更换：当电池电量低时，及时更换新电池。



六、附件与配件

- 3 AA碱性电池

- 4mm插座连接线

- 微型插座连接线

- 热电偶插座连接线

- 用户手册

- 合格证及保修卡



Druck DPI880多功能校验仪凭借其强大的功能、高精度和便捷的操作，在工业过程控制领域得到了广泛应用。本使用说明书旨在帮助用户正确、高效地使用DPI880，确保测量和校准工作的准确性和可靠性。如有任何疑问或需要帮助，请联系我们或查阅用户手册。
