Druck DPI610/615 LP系列便携式低压力校验仪说明书



一、压力校准器概述

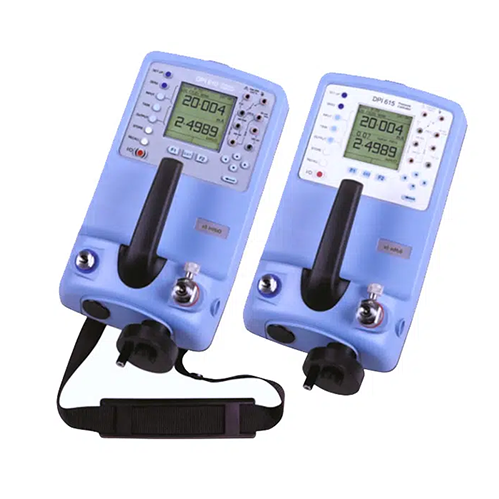

Druck DPI610/615 LP系列便携式低压力校验仪是一款专为工业领域设计的精密仪器，用于测量和校准压力传感器及系统。该系列校准器结合了高精度的低压力传感器和气动生成技术，具备完全自给自足和便携性的特点，适用于多种低压应用场景。



二、压力校准器技术规格

1、压力范围与精度

   - 压力范围：从±1.0 inH2O至±60 inH2O，不同型号具备不同的压力范围选项。

   - 精度：全量程的精度达到0.05%的满量程误差（FS），包含非线性、迟滞和重复性误差。

   - 温度影响：±0.004%读数/°F，在68°F的平均条件下。

2、功能特点

   - 自动零位平衡：通过内置电磁阀实现自动零位校正，减少连接测试设备时的压力影响。

   - 专用任务和双显示：提供多种操作模式，如P-I任务（压力-电流）、P-DISPLAY任务（压力-显示）等，并支持同时显示两个读数。

   - 数据存储与通讯：配备RS 232接口，可与Linkpak-W校准软件和Intecal-W校准管理软件兼容，支持数据传输和分析。



三、压力校准器操作指南

1、开机与设置

   - 按下SETUP键进入单位菜单设置，选择并确认所需的单位（如Pa、KPa、mbar等）。

   - 使用方向键和ENTER键进行菜单选择和确认。

2、连接设备

   - 将待校准的压力传感器或系统通过G1/8内螺纹接口连接到校准器的压力接口。

   - 确保密封垫圈安装正确，以防止泄漏。

3、操作模式选择

   - 按下TASK键进入任务菜单，选择适当的操作模式（如P-I、P-V、P-P等）。

   - 根据所选模式，连接相应的外部设备（如外部压力源、电流/电压测量设备等）。

4、校准过程

   - 根据所选任务和连接的设备，逐步调整压力源并观察校准器的显示读数。

   - 记录关键数据，包括压力值、电流/电压读数等。

5、数据存储与导出

   - 使用STOR键存储校准数据，或通过RS 232接口将数据导出至计算机进行分析和打印。



四、安全与维护

1、安全注意事项

   - 在使用校准器前，请仔细阅读本说明书中的安全说明，并遵循所有警告和注意事项。

   - 确保校准器在适当的环境条件下使用，避免极端温度和湿度。

   - 使用非腐蚀性气体作为压力介质，防止损坏校准器。

2、维护保养

   - 定期清洁校准器的外壳和接口，避免灰尘和污物积累。

   - 如需更换电池或进行内部维护，请按照说明书中的指导进行，或联系授权的维修服务中心。



五、附件与选件

- Druck DPI610LP 便携式微压校验仪可配备多种选件，如外部压力传感器（选项B）、可充电镍铬电池组及充电器等。

- 详细的附件清单和选购信息请参考产品手册或联系制造商。



Druck DPI610/615 LP系列便携式低压力校验仪是一款高精度、高可靠性的测量工具，广泛应用于工业领域的压力传感器及系统校准。通过遵循本说明书中的操作指南和安全注意事项，用户可以轻松完成校准任务并确保测量精度。同时，定期维护和保养也是保证校准器长期稳定运行的重要措施。也可以查阅同类文章：在操作过程中，如何避免校准器的损坏或故障？
