接地的重要性及其原理和接地系统设计与安装

接地的重要性及其原理和接地系统设计与安装。接地电阻的测试和接地系统的维护对任何电气设备和设施的安全性和可靠性至关重要。无论是工业设施、商业建筑还是家庭用户,良好的接地系统可以防止设备损坏、确保人身安全,并有效避免间歇性电气故障带来的意外停工。因此,了解接地原理、测试方法和如何保持接地系统的稳定性是电气维护工作的核心之一。


接地的重要性及其原理

接地系统是电气安全的基础,目的是确保故障电流、雷电冲击、静电释放等能够有效地通过接地电极系统流入大地,避免其通过人体或设备引发危险。接地的主要功能包括:
1、确保人身安全:在发生故障时,电流通过接地系统流入大地,而非通过人体或其他设备。
2、保护设备:防止雷击或电压波动引起的电气故障对设备造成损坏。
3、改善电能质量:降低电压波动,减少谐波干扰等电气问题。
接地电阻的大小直接关系到系统的接地效果,过高的电阻可能导致故障电流无法有效排出,进而带来安全隐患。

接地电阻的重要性
接地电阻测试是电气系统维护中好用的的一部分。随着时间的推移,接地电极可能会受到周围环境的影响,比如湿度、盐分和温度变化导致的土壤腐蚀性增强,进而影响接地系统的性能。定期测试接地电阻能够帮助识别潜在的接地故障,防止设备因接地不良而发生故障。
接地系统的电阻值通常应保持在规定范围内。虽然理想的接地电阻为零,但实际应用中往往难以实现。根据不同的标准,如NFPA和IEEE的建议,接地电阻值应保持在5欧姆以下。在某些敏感设备场所,这一数值可能会更低。NEC标准中建议接地电阻值小于25欧姆,但对于较为严格的场合,如电信行业,要求接地电阻值应小于5欧姆。


接地电阻的影响因素

接地电阻的大小受多个因素的影响,主要包括:
1、接地电极长度和深度:增加接地电极的长度可以有效降低接地电阻,特别是在深层土壤具有更低电阻率的情况下。一般来说,接地电极长度增加一倍,接地电阻可以降低约40%。
2、接地电极直径:虽然增加接地电极的直径也能降低电阻,但其效果并不显著。电极直径增加一倍,电阻仅降低约10%。
3、接地电极的数量:使用多个接地电极通过并联方式可以进一步降低接地电阻。然而,这些电极之间的距离需要足够远(通常至少等于电极的深度),否则彼此的影响区域重叠,降低效果。
4、土壤条件:土壤的电阻率是影响接地电阻的一个关键因素。不同类型的土壤,其电阻率差别很大。湿润的土壤通常电阻率较低,而干燥或砂质土壤则电阻率较高。


接地系统设计与安装

接地系统的设计应根据实际应用场景进行定制。例如,在家庭或办公场所,通常使用单个接地棒,而在工业或通信设施中,可能需要安装复杂的接地网以确保接地电阻满足标准要求。接地网的设计不仅要考虑降低电阻,还要确保在大范围内与大地形成良好的接触。
复杂的接地系统如电力变电站或通信基站,通常使用多个接地棒、接地板或接地环路等结构。这些复杂系统通过增加与土壤的接触面积,进一步降低接地电阻。


接地测试方法

接地测试是确保接地系统性能的一项重要工作。常见的接地测试方法包括:
1、土壤电阻率测试:主要用于新设备安装时,确定接地电极的最佳安装位置。土壤电阻率的测量帮助工程师选择电阻率较低的土壤区域进行接地系统的安装。

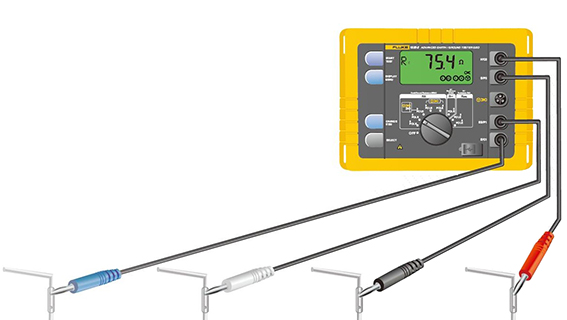

2、电位降测试:是最常见的接地电阻测试方法之一。通过在接地电极和辅助电极之间施加电流,并测量电位降来计算接地电阻。
3、选择性测试法:不需要断开接地系统即可测试单个接地电极的电阻,极大简化了操作过程,尤其适用于设备复杂且不便断开的系统。
4、无接地棒测试法:通过接地钳表测量接地环路的电阻,无需插入辅助接地棒,特别适用于多点接地系统。


影响接地电阻的因素

接地电阻的大小受许多外部因素的影响,尤其是土壤的电阻率。土壤成分、水分含量、温度等都会影响电阻率。土壤的湿度越高,其电阻率越低,反之亦然。因此,接地电极应安装在较深的土层中,远离表层土壤的影响,特别是在寒冷地区,应将接地电极埋在冰冻线以下,防止冻结土壤影响接地性能。
土壤电阻率通常随着季节的变化而变化,因此定期测试可以帮助评估接地系统的性能是否受到环境变化的影响。

不同类型的接地系统
在不同的应用场景中,接地系统的设计和要求各不相同。以下是几种常见的接地系统类型:
1、单极接地系统:常用于小型住宅或办公室,结构简单,仅使用一个接地棒。
2、多极接地系统:适用于需要更低接地电阻的场合,多个接地棒通过并联方式连接,增大与土壤的接触面积,从而降低电阻。
3、接地网或接地板系统:常见于工业设施或变电站,这类系统设计复杂,通过铺设大量导体形成大面积的接地网络。
4、雷电保护接地系统:用于保护建筑物和设备免受雷击危害,通常安装在建筑物的四个角上。


接地电阻的维护

接地系统的电阻值可能会随着时间的推移而增加,特别是当接地电极或其连接部分被腐蚀时。因此,定期检查和测试接地电阻值至关重要。如果测试结果显示电阻值增加超过20%,则应调查问题的原因,并采取措施降低电阻,如更换接地电极或增加新的接地棒。

接地系统是电气系统安全的重要组成部分,良好的接地不仅能够确保人员和设备的安全,还能够提高系统的可靠性,减少因电气故障导致的停工和设备损坏。通过合理设计接地系统,使用合适的接地电极,并定期进行接地电阻测试,能够有效维持接地系统的性能,确保电气系统的安全运行。
无论是使用土壤电阻率测试、电位降测试还是无接地棒测试,选择适合的测试方法可以帮助技术人员识别接地问题并采取必要的措施解决问题。良好的接地维护是任何电气设备和设施正常运行的基础,也是确保人员和财产安全的第一道防线。
文章来源于Fluke1623-2 KIT接地电阻测试仪,欢迎交流。
