福禄克DS703便携式视频内窥镜使用步骤详解
福禄克DS703便携式视频内窥镜使用步骤详解。DS703便携式视频内窥镜是一款先进的工业检测设备,凭借其高分辨率成像和灵活的操作方式,广泛应用于各类设备的检查与维护。为了帮助用户更好地使用这款内窥镜,小编将详细介绍DS703的使用步骤,包括设备的准备、操作界面、图像捕捉以及后期数据处理等方面。我们将分步骤进行讲解,以确保用户能够充分利用这一工具进行高效的检测。
一、设备准备
在使用福禄克DS703便携式视频内窥镜之前,首先需要进行设备的准备工作,确保所有部件都处于良好的工作状态。
1、检查设备组件:
- 确保内窥镜主机、探头、显示屏和电源线齐全。
- 检查探头是否完好,无损坏或污垢,以确保图像质量。
2、充电与电源连接:
- 使用随附的电源适配器为内窥镜充电,确保电池电量充足。
- 如果需要长时间使用,可以选择连接电源适配器以确保不间断供电。
3、安装探头:
- 将相应的探头连接到主机上,确保连接牢固。
- 根据实际需要选择合适直径和长度的探头,以适应不同的检查场合。
4、开机准备:
- 长按电源按钮,开启内窥镜的显示屏。
- 等待系统启动,通常需要几秒钟,直到进入主界面。
二、操作界面熟悉
DS703内窥镜的操作界面设计直观,用户可以轻松上手。
1、主界面概览:
- 主界面显示实时图像,用户可以通过触控屏幕进行操作。
- 界面上会显示电池电量、存储空间以及当前设置的分辨率。
2、调整图像设置:
- 用户可以根据需要调整图像的亮度、对比度和色彩设置,以获得一流的图像效果。
- 通过触控屏幕的设置菜单,选择“图像设置”选项进行调整。
3、选择分辨率:
- DS703支持多种分辨率选项,用户可根据具体需求选择720P或更高的分辨率。
- 在设置界面中选择“分辨率”选项进行切换。
三、图像捕捉与录制
完成设备准备和界面熟悉后,便可以进行图像捕捉和录制。
1、进入探查模式:
- 选择“探查模式”进入实时视频流界面。
- 将探头缓慢插入待检查的设备内部,保持稳定,避免快速移动,以确保图像清晰。
2、捕捉静态图像:
- 当发现需要记录的图像时,按下“捕捉”按钮。
- 捕捉的图像将自动保存到内存中,用户可以在后续进行查看。
3、录制视频:
- 若需录制整个检查过程,按下“录制”按钮开始录制视频。
- 在完成录制后,再次按下“录制”按钮停止录制,视频文件将保存至设备存储。
四、后期数据处理
图像和视频录制完成后,用户可以进行数据处理与分析。
1、查看保存的图像与视频:
- 在主菜单中选择“图库”选项,进入保存的文件查看界面。
- 用户可以浏览、删除或重命名已保存的图像和视频文件。
2、导出数据:
- DS703支持通过USB接口将文件导出到电脑。
- 连接USB线,将内窥镜与电脑相连,选择“导出”选项,将文件传输至计算机进行进一步分析。
3、数据分析与报告生成:
- 使用图像处理软件对导入的图像和视频进行分析,生成检测报告。
- 报告中应包括检测结果、图像示例及相应的维修建议,以便后续参考。
五、维护与保养
为了确保DS703内窥镜的长期稳定运行,用户需定期对设备进行维护与保养。
1、定期清洁探头:
- 使用专用清洁工具清洁探头,避免灰尘和污垢影响图像质量。
- 清洁时应小心,避免划伤探头表面。
2、检查电池状态:
- 定期检查电池电量和状态,确保在使用前电量充足。
- 长时间不使用设备时,应将电池充满电并妥善保存。
3、软件更新:
- 定期检查设备的固件版本,确保使用最新的软件版本,提高设备的性能和稳定性。

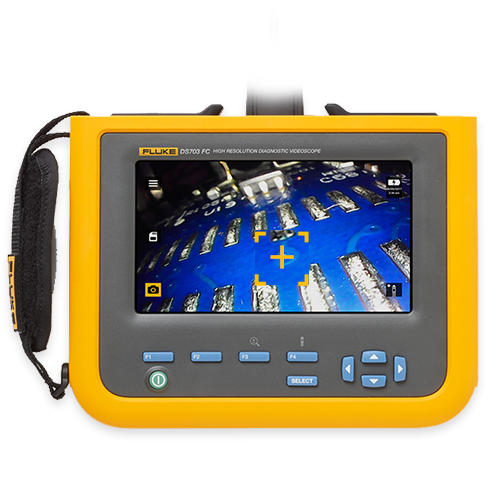

Fluke DS703FC便携式视频内窥镜是一款功能强大的检测工具,适合于多种工业应用场景。通过上述详细的使用步骤,用户可以轻松掌握如何高效、准确地使用该设备进行检查和维护。随着技术的不断进步,DS703将继续为用户提供高质量的图像和便捷的操作体验,成为各行业专业人员的得力助手。
产品规格表
LCD屏幕 | |
类型 | 7英寸电容式触摸屏 |
刷新率 | 30Hz |
LED背光 | 调整显示亮度以实现一流观看 |
通信 | |
无线接口 | WiP i 802.1lb/g/n, 距离:33ft(10.06m) |
数据传输 | USB和micro HDMI线缆 |
Fluke Connect | 通过Fluke Connect"保存和共享图像 |
即时上传到云端 | 是, 使用P luke Connect |
一般特性 | |
调色板 | 可见光、灰度或反向灰度 |
内存 | 6GB |
物理按键 | 直观、易于导航的按键技术,包括4个功能键、4个导航按键、一个采集按键或选择按键 |
便携包 | EVA保护包 |
束带 | 随附腕带和颈带 |
电源适配器 | 交流适配器/电池充电器输入 |
电池 | 内置6400mAh 3.7v可充电锂电池 |
电池续航时间 | 3小时(50%LED亮度) |
尺寸 | 6.98x8.85in(17.73x22.48cm) |
重量 | 1.95lbs(0.88kg) |
一般规格和安全性 | |
主机 | IP54,防尘和防喷水 |
跌落测试 | 2m(6.56ft) |
工作温度 |
0℃至45C(32T至113F), 50℃(122°F)下不超过10分钟 |
存储温度 | -40°℃至60C(-40°P至140°P) |
工作湿度 |
35℃(95°P)时为90%, 40℃(104°T)时为75%, 50℃(122T)时为45% |
保修期 | 2年 |
探头规格表
工业诊断内窥镜探头 |
8.5mm双视野(1.2M) (随DS703FC提供) |
8.5mm双视野(3M) | 5.5mm双视野(1M) | 3.8mm前视野 | 5.5mm单向铰接 | 9.0mm前视野 |
尖端外径 | 8.5mm | 8.5mm | 5.5mm | 3.8mm | 5.5mm | 9.0mm |
长度 | 1.2m | 3m | lm | lm | 0.7m | 20m线卷 |
分辨率 | 1280x720(720p)(HD) | 1280x720(720p)(HD) | 1280x720(720p)(HD) | 1280x720(720p)(HD) | 1280x720(720p)(HD) | 640x480 |
景深(最小值) |
35.5mm(前视) 35.5mm(侧视) |
35.5mm(前视) 35.5mm(侧视) |
12.7mm(前视) 6.3mm(侧视) |
5mm | 12.7mm | 12.7mm |
景深(最大值) |
111.7mm10(前视) 111.7mm(侧视) |
111.7mm(前视) 111.7mm(侧视) |
431.8mm(前视) 190.5mm(侧视) |
28mm | 88.9mm | 88.9mm |
视场角 | 75° | 75° | 70° | 100° | 78° | 75° |
Up-is-Up"技术 | 是 | 是 | ||||
远尖端长度 | 50mm | 50mm | 46.4mm | 18mm | 19mm和71.3mm | - |
导管外径 | 6.1mm | 6.1mm | 3.8mm | 3.6mm | 4.2mm | ≤9.0mm |
导管柔韧性 | 挠性,但易弯曲 | 挠性,但易弯曲 | 挠性玻璃纤维卷 | |||
防水 | 防水压力达2psi | 防水压力达2psi | ||||
LED类型 | 标准白 | 标准白 | ||||
移动范围 | - | - | 180° | - | ||
弯曲半径 | - | - | 25mm | - | ||
铰接类型 | - | - | 机械式 | - | ||
铰接方式 | - | - | 单向 | - | ||
静态图像格式 | JPG | JPG | ||||
录像格式 | AVI | AVI | ||||
视频输出格式 | MPEG压缩 | MPEG压缩 | ||||
数字变焦 | 可在1x至8x之间进行变焦 | 可在1x至8x之间进行变焦 | ||||
摄像头方向 | 前视和侧视 | 前视和侧视 | 前视和侧视 | 前视 | 前视 | 前视 |
视频传输 | 通过HDMI | |||||
所有工业视频内窥镜探头 均耐受以下化学品: |
防冻剂、车轴润滑脂、制动器清洁剂、制动液、柴油、汽油、玻璃清洁剂、家用润滑脂、切削清洁剂(Simple Green, 409等) 、液压油、 异丙醇、镜头清洁液、机械师切削液、车用机油、PAG油液(制冷压缩机润滑剂) 、凡士林、变速箱油液、尿素(柴油排气处理液) 、WD40 |
特殊探头特点
DS703FC的探头设计考虑了多种工业化学品的耐受性,例如防冻剂、车轴润滑脂、制动器清洁剂、柴油、汽油等。这些探头经过严格测试,确保其在各种严苛的环境中依然能够稳定、可靠地工作。
这些规格和步骤将帮助用户最大限度地利用DS703内窥镜的功能,确保在各种条件下的有效检查和高质量成果。希望这份详细的指南能够让您在使用DS703的过程中更加得心应手。
