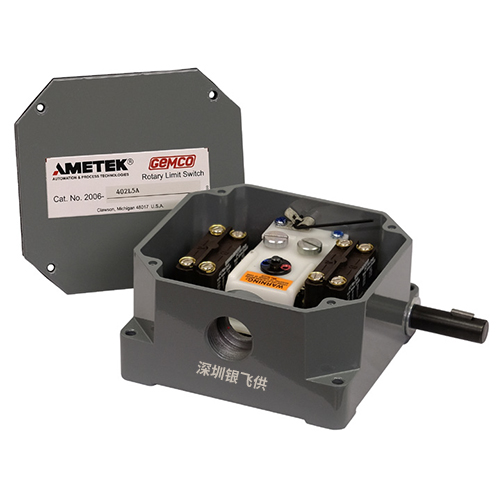

AMETEK Gemco 2006系列减速齿轮型旋转限位开关
AMETEK Gemco 2006系列减速齿轮型旋转限位开关产品介绍。首先说2006设计特点与操作性能综述。
可靠性与质量组件
AMETEK Gemco 2006系列减速齿轮型旋转限位开关(RCLS)以其优质的部件闻名,确保了产品的高可靠性。这些限位开关装有半英寸输入轴,并与蜗轮相连,配备可调节的自润滑尼龙滚轮凸轮,凸轮同轴地安装在蜗轮上并通过杠杆组件作用于精密限位开关。这一设计保证了设备操作的灵活性和准确性。
2006系列功能与配置选项
- 每个旋转限位开关最多可配置4个开关,具备顺时针和逆时针旋转的能力。
- 标准的传动比率从5:1变化至1080:1,满足不同应用需求。
- 可选配件包括电位计输出或者气动开关。
- 强壮耐用的NEMA 4/5铝质铸造外壳,确保了在恶劣的工业环境中同样出色的性能。
- 自润滑轴承设计,采用粉末金属浸渍轴承,实现终身免润滑。
- 已配备便于装配的外部安装孔。
- 极限操作温度范围为-40°F至180°F (-40°C至82.2°C)。
极限开关的机械结构
AMETEK工厂自动化部门负责这一产品线的市场、工程和制造工作。Geared Rotary Limit Switches多用于物料处理和旋转操作中,转动通过连接到电机或驱动机构的输入轴来表达。这些开关的主要作用是控制直线或旋转运动的中间或终点极限,通常作为安全装置来防止设备由于过度行程而造成的意外损坏。我们的减速齿轮型旋转限位开关系列专为长期耐用而设计,包含全金属齿轮和设计寿命达1500万次操作的开关。
易于安装和配置
安装便捷性
- 此限位开关可按任意方向安装,外部安装孔使开关安装不受内部空间限制。正确安装后,可保证限位开关的长寿命,对服务或保养的需求最小化。
简单的设置步骤
1、放松固定螺钉以解锁凸轮。
2、调整拇指螺钉至所需的触发点。
易于布线
- 螺钉头端子设计便于布线。
维修简便
- 限位开关在出厂时已完成润滑,理论上在开关寿命内不需再次润滑。自润滑轴承和全金属齿轮组合,保障了1500万次操作的耐久性。
成功的简单工程设计
单元配置及其选项
减速齿轮型旋转限位开关提供2或4回路模型,具体配置如回路数、比率、轴延伸和开关类型在部件件号中确定。二回路组装提供左手或右手轴延伸,而四回路模型则仅提供左手轴延伸。所有单元都配备标准25°凸轮。对于需要不同驻停时间凸轮的定制单元,请咨询工厂。
特殊凸轮与电位计输出的选项
凸轮装配部分的特殊定制选项,如不同驻停角度凸轮或电位计输出,要求使用特殊的部件件号。同样建议与工厂联系以了解更多信息。
AMETEK Gemco 2006系列的产品件号组成方式
产品件号根据2或4回路的标准单元不同而有所差异。以下是2回路单元和4回路单元的特定件号信息,包括开关连接类型(如单刀双掷SPDT或双刀双掷DPDT)、开关触点是否分离以及急速复位开关的选项。

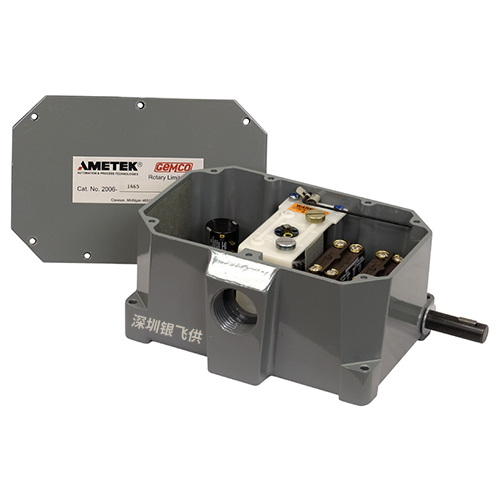

2回路单元配备电位计(2凸轮与电位计)与附件选项
- 使用4回路类型的外壳来配备电位计。
- 提供准确数据反馈的多转电位计的选项。
- 可以作为遥控定位指示器或闭环反馈系统中的辅助控制装置。
旋转减速器适配器
- 特别设计的40:1直角齿轮减速器,用以适配2000系列和AMETEK Gemco 2006系列的减速齿轮型旋转限位开关。
- 设有NEMA 4耐用铸铝基座和半英寸带凹槽的输入轴。
特性/功能 | 2006-402 | 2006-404 |
---|---|---|
回路数量 | 2回路 | 4回路 |
轴延伸选项 | 左手或右手 | 仅左手 |
最大开关数量 | 2个 | 4个 |
标准凸轮角度 | 25° | 25° |
传动比范围 | 5:1 至 1080:1 | 5:1 至 1080:1 |
外壳类型 | NEMA 4/5 铝质铸造 | NEMA 4/5 铝质铸造 |
工作温度范围 | -40°F 至 180°F (-40°C 至 82.2°C) | -40°F 至 180°F (-40°C 至 82.2°C) |
输入轴直径 | 1/2 英寸 | 1/2 英寸 |
自润滑轴承 | 是 | 是 |
外部安装孔 | 是 | 是 |
电位计选项 | 可选(需使用4回路外壳) | 可选 |
气动开关选项 | 可选 | 可选 |
开关类型选项 | SPDT 或 DPDT | SPDT 或 DPDT |
分离触点选项 | 可选 | 可选 |
急速复位开关选项 | 可选 | 可选 |
标准外壳尺寸 (高 x 宽 x 深) | 4.56" x 4.56" x 3.94" | 4.56" x 4.56" x 5.69" |
适用于复杂控制系统 | 适中 | 高 |
重量 | 较轻 | 较重 |
价格范围 | 较低 | 较高 |
适合小型设备 | 是 | 适中 |
适合大型工业应用 | 适中 | 是 |
配置灵活性 | 中等 | 高 |
维护需求 | 低 | 低 |
寿命周期 | 1500万次操作 | 1500万次操作 |
尺寸与规格
展示了AMETEK Gemco 2006-402型(2回路右手或左手尺寸)和AMETEK Gemco 2006-404型(4回路左手尺寸)的具体规格尺寸。
附加信息
提供了旋转限位开关的额外技术规格信息,包括:
- 电气开关评级
- 箱体材质和尺寸
- 环境适应性和工作温度范围
- 穿线孔规格
- 输入轴至凸轮比率的变化范围
重要直角减速器尺寸和适配器规格
相应的尺寸图以及适用的直角齿轮减速器型号也在资料上详细记录。对于使用直角齿轮减速器的2回路左手配置及4回路左手配置的具体尺寸说明了如何适配AMETEK Gemco 2006系列产品。
AMETEK Gemco 2006系列减速齿轮型旋转限位开关是为了适应苛刻的工业环境和满足广泛的物料处理及旋转操作需求而设计的。其优越的设计与操作特性,包括易于安装、配置、接线以及维护,确保了其用户友好性和长期的设备保护。这些产品的多样性配置选项,如开关类型、凸轮角度和传动比率,加上定制服务使其能够满足不同应用场合的具体需求。
