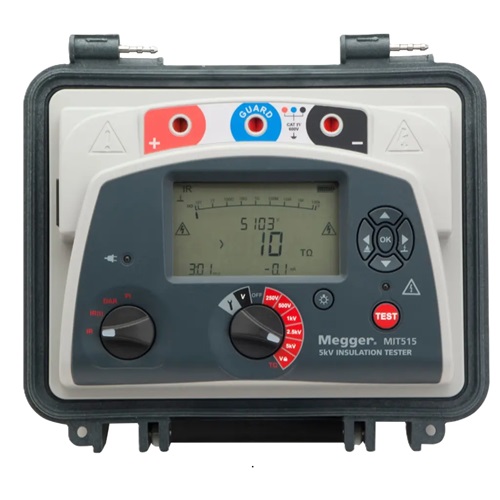

Megger-MIT515绝缘电阻测试仪是一款专为高压电气设备设计的精密测试仪器，它能够提供高达10TΩ的绝缘电阻测量能力，适用于电缆、变压器、电动机/发电机、断路器和套管等电气设备的绝缘性能评估。该测试仪的设计注重用户友好性和高效率，配备了快速充电的锂离子电池，即使在电池耗尽的情况下也能通过交流电源继续操作，确保测试工作的连续性。MIT515的操作简便，采用旋转开关和背光显示屏，使得在各种光照条件下都能轻松读取测试数据。此外，该测试仪还具备噪声抑制功能，能够在高电磁干扰环境中进行稳定测量，确保测试结果的准确性。

主要技术参数

测量电阻范围：高达10TΩ（10吉欧姆），适用于5kV电压等级。
测试电压：可选择的测试电压范围为250至5000 V，包括PI、DRA、DD等多种测试模式。
电池性能：采用锂离子电池，提供较快的充电速度和较长的使用时间，即使在电池耗尽的情况下也可以使用交流电源操作。
安全标准：符合CAT IV 600V安全标准，确保操作人员的安全。
显示和操作：具有大型背光液晶显示屏，便于在各种光照条件下读取数据。操作简便，通过旋转开关和直观的用户界面完成。
环境适应性：具有IP65的防护等级，可以防止尘埃和水分侵入，适合在多种环境中使用。
附加功能：包括噪声过滤器、专用电压表功能、电介质放电（DD）、跨步电压（SV）和斜坡测试功能等。
数据存储和传输：具备存储功能，可以记录测试结果，并通过隔离的USB接口将数据下载到计算机进行分析。
这些参数表明Megger-MIT515是一款功能全面、安全可靠的绝缘电阻测试仪器，适用于电力行业和维修领域的专业应用

核心技术特点与应用场景

Megger-MIT515的核心技术特点包括其宽广的测试电压范围（250至5000V），以及能够在电池耗尽时切换至交流电源供电的能力。该测试仪的设计符合CAT IV 600 V安全标准，确保了在高压测试环境中的安全性。MIT515的双壳设计不仅提供了良好的保护，还具备IP65的防水防尘等级，适合在各种恶劣环境中使用。此外，该测试仪还具备预定义的诊断测试功能，如极化指数（PI）测试、介质吸收比（DAR）测试、介质放电（DD）测试等，这些功能有助于用户更深入地理解被测试设备的绝缘状态.

在实际应用场景中，Megger-MIT515广泛应用于电网、地铁、铁路、机场、核电等多个领域，它不仅能够用于常规的绝缘电阻测试，还能够帮助维护团队及时发现潜在的绝缘缺陷，预防电气故障，保障系统的稳定运行。该测试仪的便携性和高效性使其成为现场电气维护和预防性维护工作的理想工具.

Megger-MIT515绝缘电阻测试仪在电力行业中通常用于哪些场合？

1、高压电力设备的维护和检修：MIT515能够对发电机、电动机、变压器、电缆和开关等设备进行绝缘性能的测试，确保这些设备在运行过程中的安全性和可靠性。
2、高压电缆和总线的绝缘测试：对于高压输电线路和配电系统中的电缆以及高压总线，MIT515可以进行定期的绝缘电阻测试，预防潜在的故障和事故。
3、大型电机/发电机绕组的绝缘测试：绕组是电机和发电机的关键部件，其绝缘状态直接影响整个设备的性能。MIT515可以用来评估绕组的绝缘电阻，以便及时发现并解决问题。
4、变电站设备的绝缘监测：在变电站中，MIT515可用于测试变压器、断路器、隔离开关等设备的绝缘性能，保障变电站的稳定运行。
5、新设备的出厂检验和验收测试：在电力设备生产完成后，MIT515可以作为出厂检验工具，确保新设备在交付客户之前满足绝缘性能要求。
6、故障分析和预防性维护：通过定期的绝缘电阻测试，MIT515有助于分析设备老化、污染或其他因素导致的绝缘性能下降趋势，从而实施预防性维护措施。
Megger-MIT515的多功能性和高精度特点使其成为电力行业中不可或缺的测试工具。

Megger-MIT515绝缘电阻测试仪操作步骤

1、准备阶段：确保“电源开关”位于关闭位置，“高压控制”按钮处于非激活状态。被测设备应脱离电网，并通过人工放电棒接地以确保安全。在变电站或发电厂等场所，应使用多个人工放电棒确保所有被测线路端安全接地。
2、接线：将测试仪的两个“E”端子接到被测物的地或零端，以及大地。将“L”端子接到被测线路端，例如变压器绕组或电缆芯线。如果需要消除表面电阻泄漏的影响，将“G”端子接到被测回路的保护环。
3、设置测试电压：将“高压预选”旋钮开关调至所需的测试电源电压。如果需要从0V调起，将“高压调节”旋钮逆时针旋转到尽头。
4、接通工作电源：拨动“电源开关”至通位置，检查“kV”电压表显示应为0.00kV。
5、启动测试：按下“高压控制”按钮，高压从“L”端输出，“kV”表显示L-E之间的电压值，同时“秒表”开始计时。
6、调节电压：使用“高压调节”旋钮平滑调节电压到所需值。
7、选择电阻量程：将电阻量程开关调至所需量程，或从MΩ档逐步调至200GΩ。如果仪表持续报警，表示被测电阻过低，应降低量程进行测量。
8、读取电阻值：通过MΩ/GΩ表读取电阻值。
9、记录数据：在高压输出后的15秒、60秒及之后每60秒，记录“秒表”报时的电阻读数。
10、结束测试：测试完成后，将“高压控制”按钮退出，等待“kV”表回零，然后进行被测物的人工放电，确保安全后关机、拆线。

Megger-MIT515绝缘电阻测试仪凭借其卓越的性能、安全性和用户友好的设计，成为了电气测试领域的重要工具。它不仅能够提供准确的测试结果，还能够帮助用户进行复杂的绝缘性能分析，从而确保电气系统的长期可靠性和安全性。随着工业对电气设备性能要求的不断提升，Megger-MIT515的应用前景将更加广阔。
