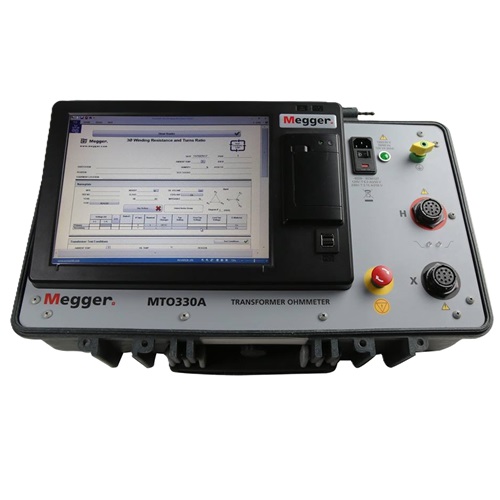

Megger-MTO330直流电阻测试仪是一款高性能的电气测试设备，专门设计用于测量变压器、发电机、电动机和其他电气设备的绕组电阻。该测试仪采用了先进的绕组同步磁化技术，能够对低电压侧三角形连接的大型变压器进行快速和可靠的测试。MTO330的设计注重效率和安全性，提供了一次性接线理念，允许用户在不重复断开和连接导线的情况下完成多个绕组的测量，从而大幅节省测试时间并减少潜在的安全风险。

技术参数

输入电源：120/240V，50/60Hz，720VA。
输出电流：用户可选择的电流范围包括10 mA、100 mA、1A和10 A。
测试电压：最高40Vdc。
电阻测量：1μΩ至2Ω@10A，10μΩ至20Ω@1A，100μΩ至200Ω@100mA，1mΩ至2000Ω@10mA。
精度：±0.25%读数，±0.25%全刻度（电流稳定），分辨率：4位数字。
显示屏：8.4英寸全彩色VGA半透反射式屏幕，可在户外强光条件下清晰显示。
数据管理：内置的PowerDB软件无需外部PC即可在现场进行数据和趋势分析，通过USB接口可连接计算机进行远程控制和下载测试结果。
环境适应性：操作温度范围为14°F至122°F (-10°C至50°C)，保存温度范围为5°F至158°F (-15°C至70°C)，相对湿度为0-99%非凝固。
尺寸与重量：仪器尺寸为8.5Hx21.5Wx13D英寸 (216Hx546Wx330D毫米)，净重约25磅（11.3 kg）。
安全认证：符合IEC-1010-1、CE和ASTM D999.75标准。

关键技术特点与应用场景

MTO330的关键技术特点包括其8通道设计，这消除了外部跨接电缆的需要，提高了测试的灵活性和速度。此外，该测试仪配备了专用夹钳，显著减少了导线连接时出错的机会，并通过自动8-终端/6-绕组测量能力进一步提升了测试效率。直流测试电流可达10A，确保了对大型设备的有效测试。在测试完成后，内置的放电回路和退磁回路能够确保测试样品的安全，并在必要时进行铁芯退磁。

MTO330的应用场景广泛，适用于审核变压器出厂试验数据、协助定位变压器缺陷（如端子连接和分接开关触点电阻值的增加）、检查有载分接开关的操作等。其内置的自动消磁功能和能进行有载分接开关操作测试的能力，使得MTO330成为电力行业中不可或缺的测试工具。

Megger-MTO330在变压器出厂试验中的应用

1、直流电阻测量：MTO330利用其高精度的测量能力，对变压器的绕组进行直流电阻测试。这些测试有助于识别绕组内部的缺陷，如接触不良或损坏，这些缺陷可能会影响变压器的正常运行和能效。
2、绕组同步磁化技术：该技术允许MTO330对大型变压器进行快速和可靠的测试，即使是低电压侧三角形连接的变压器也能有效测试。这种技术减少了测试时间，同时提高了测试的准确性。
3、一次性接线理念：MTO330的设计允许用户在不重复断开和连接导线的情况下完成多个绕组的测量，这样不仅节省了设置时间，还大大减少了潜在的安全风险。
4、内置自动消磁功能：在测试完成后，MTO330能够自动为测试样品安全放电，防止因残留电荷造成的安全隐患。此外，内置退磁回路可以在电阻测试完毕后将变压器铁芯退磁，确保变压器的安全性。
5、数据管理与分析：MTO330内置的PowerDB软件允许用户在现场进行数据和趋势分析，无需外部PC。通过USB接口，用户还可以连接计算机进行远程控制和下载测试结果，便于数据管理和性能评估。

用户界面与数据管理

MTO330配备了一个8.4英寸全彩色VGA半透反射式屏幕，即使在户外强光条件下也能清晰显示测试结果。用户可以通过触摸屏直接操作测试仪，简化了测试流程。此外，该测试仪内置了PowerDB软件，允许用户在现场进行数据和趋势分析，无需外部PC。通过USB接口，用户还可以连接计算机进行远程控制和下载测试结果，提高了数据管理的便捷性。

Megger-MTO330直流电阻测试仪的8通道设计特点

Megger-MTO330直流电阻测试仪采用8通道设计，这种设计允许用户同时进行多点测量，显著提高了测试效率。通过这种并行处理能力，用户可以在单次操作中完成更多的测试任务，减少了等待时间和总的测试周期。
8通道设计如何提升测试效率
1、并行测试能力：8个独立的测试通道意味着可以同时对8个不同的电阻点进行测量，这样就可以在相同的时间内完成相当于单通道设备8倍的测试量。
2、减少测试准备和中断时间：由于可以连续进行多点测试，用户不需要在每个测试点之间中断操作去重新配置设备，这减少了总体的操作时间和提高了工作流程的连贯性。
3、提高数据收集速度：快速的数据收集能力使得用户能够更快地获得完整的测试报告，这对于需要在短时间内完成大量测试的应用场景尤为重要。
4、优化资源利用：8通道设计使得测试仪的硬件资源得到更有效的利用，每通道都可以独立工作，不会因为单一任务的延迟而影响整个设备的性能。

MTO330直流电阻测试仪的自动消磁功能是如何工作的？

1、生成反向磁场：测试仪内部的消磁电路会产生一个与原始磁场方向相反的磁场，这个反向磁场用于中和之前在被测物体上建立的磁性。
2、逐步减小磁场强度：消磁电路会逐渐减小反向磁场的强度，直至降至零，这样可以减少对被测物体的磁化程度，避免因突然撤去磁场而造成的磁冲击。
3、循环消磁：为了确保消磁效果彻底，消磁过程可能会重复多次，每次循环都会进一步减少剩余的磁性。
4、监控和控制：整个消磁过程由测试仪的微处理器控制，它会监控磁场的强度变化，并根据预设的消磁程序自动调节消磁电路的工作状态。
5、用户界面反馈：测试仪的用户界面可能会提供消磁进度的实时反馈，让操作者知道消磁是否已经完成。
6、自动消磁功能的设计旨在简化操作流程，提高测试效率和准确性，特别是在连续测试多个样品时，能够节省手动消磁所需的时间，并减少操作错误。这种功能在精密测量设备中非常重要，因为它有助于维持设备的长期稳定性和可靠性。

Megger-MTO330直流电阻测试仪凭借其创新的设计和先进的功能，成为了电气测试领域的高端产品。其高效率、高安全性和用户友好的操作界面，使其成为电力工程师和技术人员在进行电气设备测试时的首选工具。随着电力行业对测试精度和效率要求的不断提高，MTO330的市场需求预计将继续增长。
