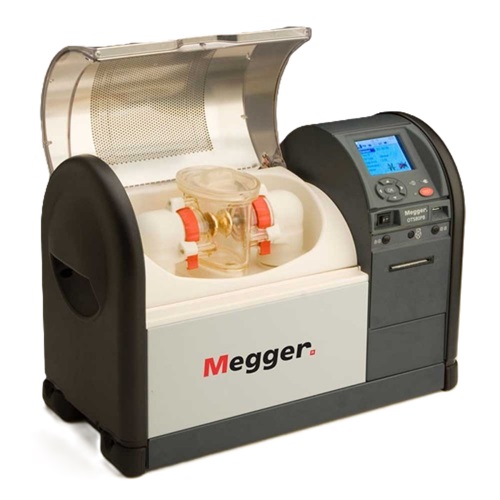

精准守护电力之脉:英国Megger-OTS80AF全自动绝缘油耐压测试仪
英国Megger-OTS80AF全自动绝缘油耐压测试仪是一款专为实验室环境设计的高性能测试设备,它能够对矿物油、酯油和硅油等绝缘液体进行精确的耐压测试。该设备的核心优势在于其模块化的测试容器设计,通过精密电极间距调整轮锁定电极,确保了测试结果的可重复性。此外,OTS80AF的设计注重用户安全,配备了独立的和双重的过高压切断电路,以及紧急中断测试的功能,确保在测试过程中操作者的安全。
电压分辨率:电压分辨率可达0.1kV,精度为±1%,±2digits。
内置测试程序:支持ASTMD1816-04、ASTMD877A-02、ASTMD877B-02和IEC60156-95等国际标准。
油杯容量:标准油杯容量为400ml,也可选择150ml的油杯。
温度感应器分辨率:温度感应器分辨率为1ºC。
供电电源:设备适用的供电电压范围为85到265VAC,频率为50/60Hz。
显示:采用带背光的320x240像素QVGA彩色显示屏。
操作环境:工作温度范围为0ºC到+50ºC,储存温度范围为-30ºC到+65ºC,相对湿度为80%RH@40ºC或95%RH@40 ºC。
安全性能:符合IEC61010标准,具有多重安全防护措施,包括高压切断电路、电压降为零按钮和屏蔽盖。
电磁兼容性:符合IEC61326-1 Class B、CISPR 22、CISPR16-1和CISPR16-2标准。
尺寸:设备的尺寸为580mm。
这些参数确保了Megger-OTS80AF能够提供准确可靠的绝缘油耐压测试,适用于各种电气设备的维护和质量控制。
该测试仪的控制系统基于微处理器,提供了直观的用户界面和多功能操作。OTS80AF内置了多种标准测试程序,并允许用户自定义测试程序,以适应特定的测试需求。设备还具备自动油温测试功能,确保测试条件的稳定性。此外,OTS80AF的设计还考虑了快速响应和安全性,高压HV关断时间小于10微秒,确保在测试过程中能够迅速安全地切断高压输出。
OTS80AF设计优势在于其轻量化和坚固耐用的结构,便于在实验室内外移动。设备的模块化设计还简化了维护和校准过程。此外,OTS80AF配备了内置的打印机和支持USB存储的接口,方便数据的记录和传输。用户可以利用Megger提供的PowerDB Lite软件进一步管理测试数据,实现数据的下载和打印。
2、彩色显示屏:配备了明亮的3.5寸彩色显示屏,使得操作界面更加直观,便于用户读取测试结果和进行设备设置。
3、适用范围广:该设备不仅适用于矿物油,还能对酯油和硅油等其他绝缘液体进行测试,增加了其应用的灵活性。
4、快速高压切断:OTS80AF能够在小于10微秒的时间内迅速切断高压,提高了安全性能和设备的响应速度。
5、用户友好的操作界面:配置了12键的字母数字键盘,简化了用户输入测试件号、档案名称和记录等信息的过程,提高了工作效率。
6、透明保护盖和大测试箱:设计使操作者能够轻松观察测试容器,确保测试过程的可见性和控制性。
这些改进点提升了绝缘油耐压测试的精确度、安全性和用户体验,使Megger-OTS80AF成为实验室和工业环境中理想的测试解决方案。
英国Megger-OTS80AF全自动绝缘油耐压测试仪代表了现代实验室测试设备的高标准,它结合了精确度、安全性和用户友好性,是电力行业进行绝缘油测试的好的选择之一。通过其先进的技术和设计,OTS80AF能够帮助工程师和技术人员更有效地监控和维护电力设备的健康状态,从而确保电网的稳定运行和减少意外停机的风险。
文章来源于英国Megger-OTS80AF全自动绝缘油耐压测试仪,如果希望和我们进行技术交流,请与我司客服多功能校验仪联系。
技术参数
测试电压范围:OTS80AF型号的测试电压范围为-40to+40kVrms。电压分辨率:电压分辨率可达0.1kV,精度为±1%,±2digits。
内置测试程序:支持ASTMD1816-04、ASTMD877A-02、ASTMD877B-02和IEC60156-95等国际标准。
油杯容量:标准油杯容量为400ml,也可选择150ml的油杯。
温度感应器分辨率:温度感应器分辨率为1ºC。
供电电源:设备适用的供电电压范围为85到265VAC,频率为50/60Hz。
显示:采用带背光的320x240像素QVGA彩色显示屏。
操作环境:工作温度范围为0ºC到+50ºC,储存温度范围为-30ºC到+65ºC,相对湿度为80%RH@40ºC或95%RH@40 ºC。
安全性能:符合IEC61010标准,具有多重安全防护措施,包括高压切断电路、电压降为零按钮和屏蔽盖。
电磁兼容性:符合IEC61326-1 Class B、CISPR 22、CISPR16-1和CISPR16-2标准。
尺寸:设备的尺寸为580mm。
这些参数确保了Megger-OTS80AF能够提供准确可靠的绝缘油耐压测试,适用于各种电气设备的维护和质量控制。
技术特点与工作原理
OTS80AF的测试容器模块设计允许用户通过精细调节锁定装置来固定电极间距,这对于获得一致的测试条件至关重要。透明的保护盖和宽敞的测试室设计简化了操作流程,使得测试容器易于接近和检查。设备的操作温度范围为0°C到+50°C,适用于多种实验室环境。该测试仪的控制系统基于微处理器,提供了直观的用户界面和多功能操作。OTS80AF内置了多种标准测试程序,并允许用户自定义测试程序,以适应特定的测试需求。设备还具备自动油温测试功能,确保测试条件的稳定性。此外,OTS80AF的设计还考虑了快速响应和安全性,高压HV关断时间小于10微秒,确保在测试过程中能够迅速安全地切断高压输出。
应用场景与优势
Megger-OTS80AF广泛应用于电力行业,用于评估变压器、开关和其他电力设备中绝缘油的介质强度。通过对绝缘油进行耐压测试,可以快速判断油是否因水分或尘埃等污染物而退化,或者是否需要更换。低介质强度通常意味着油已经变质,这对于保障电力设备的可靠运行和预防潜在故障至关重要。OTS80AF设计优势在于其轻量化和坚固耐用的结构,便于在实验室内外移动。设备的模块化设计还简化了维护和校准过程。此外,OTS80AF配备了内置的打印机和支持USB存储的接口,方便数据的记录和传输。用户可以利用Megger提供的PowerDB Lite软件进一步管理测试数据,实现数据的下载和打印。
Megger-OTS80AF的基本功能和特点
Megger-OTS80AF是一款由Megger公司生产的高压绝缘油测试仪器,主要用于测定电力设备中绝缘油的介电强度。这种设备通常具有高精度、高效率和操作简便的特点,能够快速评估绝缘油的质量,从而判断电力设备的绝缘性能是否符合安全标准。Megger-OTS80AF在电力行业中的应用场景
在电力行业中,Megger-OTS80AF可以应用于多种场合,包括但不限于变压器、开关和其他电力设备的绝缘油测试。通过对这些设备中的绝缘油进行定期的介电强度测试,工作人员可以及时发现潜在的老化、污染或其他导致绝缘性能下降的问题,从而采取相应的维护措施,防止设备故障和电力事故的发生。Megger-OTS80AF的实际操作流程或案例
具体的操作流程可能包括准备测试样品、设置测试参数、执行测试程序以及数据记录和解析。在实际应用中,Megger-OTS80AF的使用有助于电力工程师进行预防性维护,优化设备运行状态,确保电力系统的稳定和安全。由于搜索结果中没有提供详细的操作流程或案例,这里无法给出具体的步骤描述。如果需要了解详细的操作指南,建议查阅产品手册或联系制造商获取专业培训。Megger-OTS80AF是一款先进的自动式实验室绝缘油测试仪,相较于传统的绝缘油耐压测试仪,它具有以下几个显著的改进之处:
1、精确调节装置锁定:OTS80AF采用了精密电极间隙设置的调节轮锁定机制,这有助于提供重复性良好的测试数据,确保每次测试的准确性和一致性。2、彩色显示屏:配备了明亮的3.5寸彩色显示屏,使得操作界面更加直观,便于用户读取测试结果和进行设备设置。
3、适用范围广:该设备不仅适用于矿物油,还能对酯油和硅油等其他绝缘液体进行测试,增加了其应用的灵活性。
4、快速高压切断:OTS80AF能够在小于10微秒的时间内迅速切断高压,提高了安全性能和设备的响应速度。
5、用户友好的操作界面:配置了12键的字母数字键盘,简化了用户输入测试件号、档案名称和记录等信息的过程,提高了工作效率。
6、透明保护盖和大测试箱:设计使操作者能够轻松观察测试容器,确保测试过程的可见性和控制性。
这些改进点提升了绝缘油耐压测试的精确度、安全性和用户体验,使Megger-OTS80AF成为实验室和工业环境中理想的测试解决方案。
英国Megger-OTS80AF全自动绝缘油耐压测试仪代表了现代实验室测试设备的高标准,它结合了精确度、安全性和用户友好性,是电力行业进行绝缘油测试的好的选择之一。通过其先进的技术和设计,OTS80AF能够帮助工程师和技术人员更有效地监控和维护电力设备的健康状态,从而确保电网的稳定运行和减少意外停机的风险。
