Megger-MIT1525直流绝缘电阻测试仪:电气维护的高效解决方案

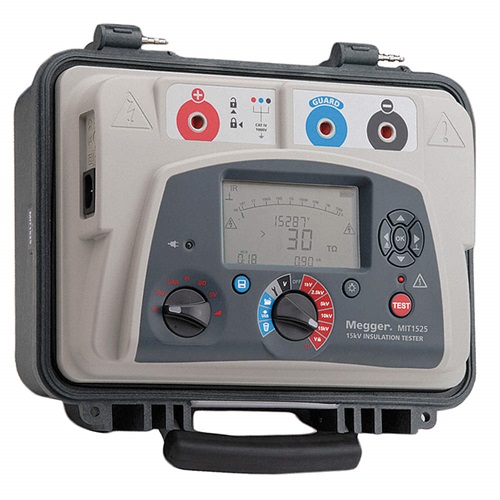

英国Megger-MIT1525直流绝缘电阻测试仪是由Megger公司生产的高性能电气测试设备,专为满足原始设备制造商和工业企业在高压电气设备诊断测试与维修中的需求。该测试仪能够执行高达15 kV的绝缘电阻测试,并且具有高达30 TΩ的测量能力,在1MΩ至3TΩ范围内的精度为±5%。MIT1525的设计注重用户效率,即使在电池耗尽的情况下也能通过交流电源进行供电,快速充电的锂离子电池允许仪器在短时间内恢复使用。此外,该测试仪的安全等级达到CAT IV1000 V,确保了在高电压测试环境下的操作安全。MIT1525的双壳设计提供了坚固的保护,防水防尘等级为IP65,适合在各种恶劣环境中使用。
供电方式:可选择碱性电池和锂电池,配备有锂离子快速充电电池。
安全等级:CATIV1000V。
显示屏:大而清洁的显示屏,适用于不同光照条件下的使用环境。
测量功能:包括极化指数(PI)、介质吸收率(DAR)、直流电阻(DD)、电压(SV)和斜坡测试等。
存储能力:带有时间/日期的存储器。
物理尺寸:长360毫米x宽305毫米x高194毫米。
重量:约6.5千克。
工作电压范围:对于5kV和10kV测试,输入电压范围为90-264Vrms,47-63Hz,功率为100VA;对于15kV测试,输入电压范围为90-264V rms,47-63Hz,功率为200VA。
电池规格:11.1V, 5.2 Ah锂离子电池,符合IEC 62133:2003标准。
充电时间:深度充电约2.5小时,正常充电约2小时。
测试电压范围:1000V至15000V,以及锁定测试电压功能。
输出电压度:在1GΩ负载额定电压下的误差小于±10V。
电阻测量范围:10 kΩ至10 TΩ@5 kV,20kΩ至20TΩ@10kV,10kΩ至30TΩ@15kV。
短路电流:3mA@5kV, 10kV, 15kV。
绝缘警报:100kΩ至10GW。
电容充电和放电时间:具体数值取决于测试电压和电容值。
在实际应用中,MIT1525能够用于电缆、变压器、电动机、发电机、断路器和套管等电气设备的绝缘性能测试。通过定期进行绝缘电阻测试,用户可以及时发现潜在的绝缘故障,预防设备损坏,确保电气系统的安全运行。MIT1525的数据存储功能允许用户记录测试结果,并通过USB接口将数据导出,便于数据管理和分析。
2、诊断测试:该设备提供多种诊断测试功能,包括极化指数(PI)、介质吸收率(DAR)、介质放电(DD)、步进电压(SV)和斜坡测试。这些测试有助于识别绝缘材料的老化、污染或损伤情况。
3、安全等级:MIT1525具有CAT IV1000 V安全等级,确保在高压环境下的操作安全。
4、电池或交流电源供电:该测试仪配备了锂离子快速充电电池,即使在电池耗尽的情况下,也可以通过交流电源继续操作,提高了现场工作的灵活性。
5、数据记录与管理:MIT1525具有带时间和日期的高级存储器,允许维护工程师记录测试结果,并通过USB接口下载数据,便于资产管理和维护记录的整理。
6、用户友好的操作界面:仪器配备了大背光显示屏,使得在不同光照条件下都能轻松读取测试数据,而且主要功能可以通过两个旋转控制器选择,简化了操作流程。
7、通过这些功能,MIT1525成为电气设备维护和预防性维护计划中好用的的工具,帮助维护团队及时发现并处理潜在的绝缘问题,确保设备的可靠运行和延长其使用寿命。
2、清洁和检查:定期清洁测试仪的外壳和接线端子,去除灰尘和氧化物,确保良好的接触性能。检查测试仪的外观是否有损坏或磨损,内部电路板和元器件是否正常工作。
3、电池维护:如果测试仪使用电池供电,应定期检查电池指示器,电量耗尽时更换新电池。长期不使用时,应将电池取出,以免锈蚀仪表。
4、校准:定期对测试仪进行校准,以确保测试结果的准确性。校准时应使用标准电阻或其他校准工具,按照操作说明进行。
5、操作注意事项:在使用测试仪时,应严格按照操作说明进行,避免操作不当导致设备损坏或测试结果不准确。使用后,应及时关机,并将测量时使用的电极进行清洗干净。
6、运输和贮存:设备需要运输时,应使用仪器包装木箱和减震物品,以防损坏。贮存时,面板应朝上,并在设备底部垫防潮物品,防止设备受潮。
7、安全措施:在测试未带电体时,确保已断开电源。测试仪E、L端子之间开启高压后有较高的直流电压,操作时身体各部分不可触及,以防触电。
遵循上述步骤,可以有效地进行MIT1525直流绝缘电阻测试仪的日常维护和保养,确保设备的准确性和延长其使用寿命。
英国Megger-MIT1525直流绝缘电阻测试仪是一款结合了高性能、高效率和高安全性的电气测试设备。其广泛的应用范围和先进的功能使其成为电气维护和故障诊断领域的理想工具。通过使用MIT1525,用户可以有效地监控和维护电气资产,预防故障,确保生产安全和连续性。
文章来源于英国MIT1525直流绝缘电阻测试仪,如果希望和我们进行技术交流,请与我司客服多功能校验仪联系。
主要技术参数
最大测试电阻:30TΩ(太欧姆)。供电方式:可选择碱性电池和锂电池,配备有锂离子快速充电电池。
安全等级:CATIV1000V。
显示屏:大而清洁的显示屏,适用于不同光照条件下的使用环境。
测量功能:包括极化指数(PI)、介质吸收率(DAR)、直流电阻(DD)、电压(SV)和斜坡测试等。
存储能力:带有时间/日期的存储器。
物理尺寸:长360毫米x宽305毫米x高194毫米。
重量:约6.5千克。
工作电压范围:对于5kV和10kV测试,输入电压范围为90-264Vrms,47-63Hz,功率为100VA;对于15kV测试,输入电压范围为90-264V rms,47-63Hz,功率为200VA。
电池规格:11.1V, 5.2 Ah锂离子电池,符合IEC 62133:2003标准。
充电时间:深度充电约2.5小时,正常充电约2小时。
测试电压范围:1000V至15000V,以及锁定测试电压功能。
输出电压度:在1GΩ负载额定电压下的误差小于±10V。
电阻测量范围:10 kΩ至10 TΩ@5 kV,20kΩ至20TΩ@10kV,10kΩ至30TΩ@15kV。
短路电流:3mA@5kV, 10kV, 15kV。
绝缘警报:100kΩ至10GW。
电容充电和放电时间:具体数值取决于测试电压和电容值。
技术特点与应用
MIT1525测试仪的技术特点包括其宽广的测试电压范围、高精度测量能力、以及多种诊断测试功能。它提供了IR、DAR和PI等测试模式,这些模式能够评估绝缘材料的不同特性,如电阻、吸收比和极化指数。此外,该测试仪还具备步进电压(SV)和斜坡测试等高级功能,这些功能有助于更全面地分析绝缘性能。MIT1525的用户界面直观,通过旋转开关和背光显示屏简化了操作流程,快速入门指南辅助用户快速熟悉设备操作。在实际应用中,MIT1525能够用于电缆、变压器、电动机、发电机、断路器和套管等电气设备的绝缘性能测试。通过定期进行绝缘电阻测试,用户可以及时发现潜在的绝缘故障,预防设备损坏,确保电气系统的安全运行。MIT1525的数据存储功能允许用户记录测试结果,并通过USB接口将数据导出,便于数据管理和分析。
操作安全
MIT1525在设计时充分考虑了操作安全。其CAT IV1000V的安全等级意味着在规定的条件下,测试仪可以承受高达1000V的电压。此外,测试仪配备了特殊的双层绝缘测试线和防漏电夹子,以及在帆布包内的存储,这些措施进一步提升了使用时的安全性。在进行高压测试时,用户应遵循相应的安全标准,并使用必要的个人防护装备。MIT1525在电气设备维护中的应用
1、绝缘电阻测试:MIT1525能够测量高达30 TΩ的电阻,这对于评估高压电气设备的绝缘性能至关重要。通过测量绝缘电阻,维护工程师可以判断设备是否存在潜在的绝缘缺陷。2、诊断测试:该设备提供多种诊断测试功能,包括极化指数(PI)、介质吸收率(DAR)、介质放电(DD)、步进电压(SV)和斜坡测试。这些测试有助于识别绝缘材料的老化、污染或损伤情况。
3、安全等级:MIT1525具有CAT IV1000 V安全等级,确保在高压环境下的操作安全。
4、电池或交流电源供电:该测试仪配备了锂离子快速充电电池,即使在电池耗尽的情况下,也可以通过交流电源继续操作,提高了现场工作的灵活性。
5、数据记录与管理:MIT1525具有带时间和日期的高级存储器,允许维护工程师记录测试结果,并通过USB接口下载数据,便于资产管理和维护记录的整理。
6、用户友好的操作界面:仪器配备了大背光显示屏,使得在不同光照条件下都能轻松读取测试数据,而且主要功能可以通过两个旋转控制器选择,简化了操作流程。
7、通过这些功能,MIT1525成为电气设备维护和预防性维护计划中好用的的工具,帮助维护团队及时发现并处理潜在的绝缘问题,确保设备的可靠运行和延长其使用寿命。
MIT1525直流绝缘电阻测试仪的日常维护和保养步骤
1、环境和存储条件:确保MIT1525测试仪存放在干燥、通风、无腐蚀性气体的环境中,避免湿度过高或腐蚀气体对设备造成影响。2、清洁和检查:定期清洁测试仪的外壳和接线端子,去除灰尘和氧化物,确保良好的接触性能。检查测试仪的外观是否有损坏或磨损,内部电路板和元器件是否正常工作。
3、电池维护:如果测试仪使用电池供电,应定期检查电池指示器,电量耗尽时更换新电池。长期不使用时,应将电池取出,以免锈蚀仪表。
4、校准:定期对测试仪进行校准,以确保测试结果的准确性。校准时应使用标准电阻或其他校准工具,按照操作说明进行。
5、操作注意事项:在使用测试仪时,应严格按照操作说明进行,避免操作不当导致设备损坏或测试结果不准确。使用后,应及时关机,并将测量时使用的电极进行清洗干净。
6、运输和贮存:设备需要运输时,应使用仪器包装木箱和减震物品,以防损坏。贮存时,面板应朝上,并在设备底部垫防潮物品,防止设备受潮。
7、安全措施:在测试未带电体时,确保已断开电源。测试仪E、L端子之间开启高压后有较高的直流电压,操作时身体各部分不可触及,以防触电。
遵循上述步骤,可以有效地进行MIT1525直流绝缘电阻测试仪的日常维护和保养,确保设备的准确性和延长其使用寿命。
英国Megger-MIT1525直流绝缘电阻测试仪是一款结合了高性能、高效率和高安全性的电气测试设备。其广泛的应用范围和先进的功能使其成为电气维护和故障诊断领域的理想工具。通过使用MIT1525,用户可以有效地监控和维护电气资产,预防故障,确保生产安全和连续性。
