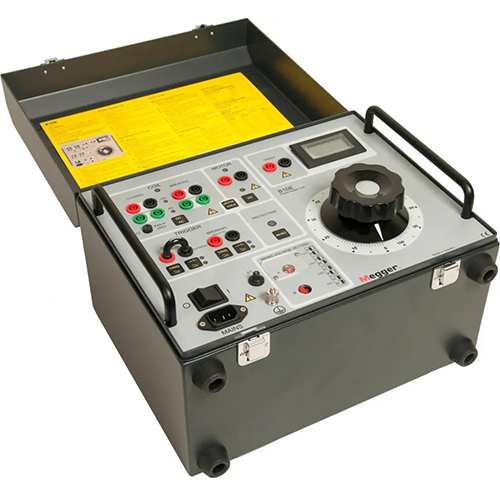

英国Megger-B10E线圈跳闸测试仪是一款专为断路器测试设计的精密设备，它能够提供可靠和稳定的电源供应，以满足断路器测试的需求。该测试仪具有连续可变的24-250V AC或DC输出，能够分别提供闭合线圈、跳闸线圈和弹簧储能电机电压输出。此外，B10E线圈跳闸测试仪还具备直接触发最小跳闸电压测试的功能，这对于确定螺线管和保护结构是否迟缓或设置不当的方法尤为重要。

技术数据量程

直流电压源：提供一个无纹波的多变直流电压，可以容易地满足重且多变负荷需求。
输出电压：提供连续可变的24-250VAC或DC输出，满足不同测试条件下的需求。
输出电流：提供高达18A的非平滑半波整流直流电压，用于弹簧储能电机的供电。
电压选择：提供数字电压读数显示，用于电压选择。
外部触发信号：提供外部触发信号的输入或短路跳线。
操作按钮：提供操作按钮，包括手动触发脉冲和选择接触感应或电压感应的转换开关。
电源输入：提供输入电源 115/230/135/250V AC的转换开关，以及用于热、过载和/或时间限制切断的复位按钮。

技术特点

1、无纹波的多变直流电压B：10E提供一个无纹波的多变直流电压，可以容易地满足重且多变负荷需求。
2、可靠和稳定的电源供应：为断路器测试提供可靠和稳定的电源供应，确保测试的准确性和重复性。
3、连续可变的输出：提供连续可变的24-250VAC或DC输出，满足不同测试条件下的需求。
4、直接触发最小跳闸电压测试：能够直接触发最小跳闸电压测试，有助于评估断路器的性能。

应用场景

1、断路器测试：用于测试断路器的功能，包括合闸、分闸和跳闸等操作。
2、电力系统维护：Megger-B10E线圈跳闸测试仪在电力系统的维护中扮演着重要角色。它可以用于测试和评估断路器的性能，确保系统的安全运行。通过对断路器线圈和弹簧储能电机的电压输出进行精确控制，该测试仪能够模拟实际工作条件下的断路器操作，从而帮助维护人员及时发现潜在的问题并采取相应措施。
3、教育和培训：在电力工程教育和培训中，Megger-B10E线圈跳闸测试仪作为教学工具，帮助学生理解断路器的工作原理和测试方法。通过实际操作该测试仪，学生可以更直观地学习如何进行断路器测试，从而提高他们的实践技能和理论知识。
4、工业场所：在工业场所，Megger-B10E线圈跳闸测试仪用于测试和维护工业用断路器。这些断路器通常用于保护关键的工业设备，如电机和变压器。通过使用该测试仪，可以确保这些设备在遇到异常情况时能够安全地断开，从而保护整个工业系统的稳定运行。
5．变电站：在变电站中，Megger-B10E线圈跳闸测试仪用于测试和维护变电站中的断路器。这些断路器负责控制和分配电力，因此它们的性能对于整个电力系统的稳定运行至关重要。通过使用该测试仪，可以确保这些断路器在各种操作条件下都能可靠地工作。
Eg.
一、Megger-B10E线圈跳闸测试仪在电力系统维护中的应用
1、提供稳定的电源供应：B10E线圈跳闸测试仪能够提供连续可变的24-250VAC或DC输出，确保断路器在测试过程中获得稳定的电源供应，这对于断路器的正常工作至关重要。
2、模拟真实工作环境：该测试仪能够模拟断路器在实际工作中遇到的各种情况，如短路、过载等，通过模拟这些情况，可以检验断路器的反应速度和准确性，从而确保其在紧急情况下能够迅速切断电流，防止事故发生。
3、直接触发最小跳闸电压测试：Megger-B10E线圈跳闸测试仪能够直接触发最小跳闸电压测试，这有助于评估断路器的性能，特别是螺线管和保护结构是否迟缓或设置不当。通过这种测试，可以发现潜在的问题并及时进行修复，以防止故障扩大。
4．精确的测试结果：Megger-B10E线圈跳闸测试仪提供精确的测试结果，这对于确保断路器的安全运行非常重要。通过精确的测试，可以确保断路器在实际工作中不会因为性能不足而导致故障。
二、Megger-B10E线圈跳闸测试仪在教育和培训中的应用
1、实践操作体验：学生可以通过操作Megger-B10E线圈跳闸测试仪来模拟断路器的合闸、分闸和跳闸过程，这种亲身体验有助于他们直观地理解断路器的动作机制和电气特性。
2、理论与实践结合：教师可以利用Megger-B10E线圈跳闸测试仪来辅助教学，将理论知识与实际操作相结合，使学生在理解断路器工作原理的同时，也能够掌握其在实际电力系统中的应用。
3、故障诊断训练：通过使用Megger-B10E线圈跳闸测试仪，学生可以学习如何诊断断路器的故障，例如通过测试最小跳闸电压来判断断路器是否迟缓或设置不当，这对于培养学生的故障诊断能力和维修技能非常有用。

Megger-B10E断路器测试操作步骤

准备工作：
确保工作环境安全，避免在潮湿、高温、有腐蚀性气体等恶劣环境下使用设备。
仔细阅读测试仪的操作手册，了解设备的功能、性能和使用方法。
检查测试仪的电源是否充足，电气接地是否良好，确保设备能够正常工作。
1)连接测试仪：
根据测试仪的说明书，正确连接测试仪到待测试的断路器上。通常，测试仪的连接需要在断路器的输入侧和负载侧进行。
在连接过程中，应注意保持连接线的清洁、干燥和牢固，避免因为连接不良导致测试结果不准确。
2)设置测试参数：
启动测试仪后，按照操作手册的指引设置测试参数。这些参数包括测试电流、测试时间、分断次数等。
在设置参数时，应根据被测试断路器的型号、规格和工作环境进行合理设置，以确保测试结果的准确性和可靠性。
执行测试：
设置好测试参数后，即可开始执行测试。在测试过程中，测试仪将模拟不同的故障情况，如过载、短路等，以检测断路器的响应时间和动作特性。
测试过程中，应注意观察测试仪的显示屏幕和指示灯等部件，以便及时发现异常情况并采取相应措施。
分析测试结果：
测试结束后，测试仪将记录下断路器的响应时间、动作电流等关键参数。根据这些参数，可以对比断路器的理论特性和实际表现，发现潜在的问题和性能不足之处。
可以根据测试结果对断路器的性能进行评估和分类，为后续的维护和更换提供依据。
注意事项：
1、确保测试环境安全，避免在潮湿或易燃环境中使用。
2、严格遵守操作规程，避免误操作造成设备损坏或人员伤害。
3、定期对测试仪进行维护和校准，确保其准确性和可靠性。

英国Megger-B10E线圈跳闸测试仪是一款高性能的断路器测试设备，它的无纹波多变直流电压输出和可靠稳定的电源供应使得它在断路器测试中发挥着重要作用。无论是在电力系统维护还是教育培训中，Megger-B10E都能提供精确可靠的测试结果，帮助用户更好地理解和评估断路器的性能。
