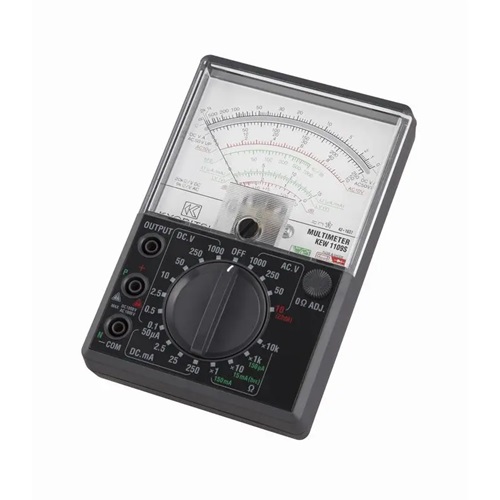

日本共立KYORITSU-1109S是一款具有高灵敏度和多功能性的指针式万用表。它的设计注重实用性和安全性，适合在多种环境下使用，包括工业和电子电气维护领域，以及直流电压、交流电压、直流电流、交流电流、电阻以及晶体管放大倍数等。该万用表的主要特点包括DC20kΩ/V的高敏感度、可切断DC部分的输出端口、熔断器设计以及hFE,LI,LV测试机能。

技术细节

KYORITSU-1109S万用表的技术参数体现了其精密和可靠性。它能够进行直流电压、交流电压、直流电流、电阻、分贝、HFE等多种测量。此外，它还具备6000V AC /分钟的耐电压能力，以及两节干电池或6F22(9V)一节的供电方式。其外形小巧，重量轻，便于携带，并配备了皮套保护。


技术特点

1、高灵敏度：1109S万用表具有DC20kΩ/V的高灵敏度，这意味着它能够提供非常精确的直流电压测量。
2、多功能性：除了基本的电压、电流和电阻测量外，1109S还具备hFE、LI、LV测试机能，适用于更广泛的测试需求。
3、安全设计：1109S的输出端口在测量AC电压时可以切断DC部分，减少误操作的风险。此外，它还配备了熔断器设计，以防止过载造成的损害。
4、耐用性：1109S的设计考虑到了耐用性，它能够承受高达6000V AC/min的耐电压，适合在恶劣的环境中使用。
5、便携性：1109S的外形小巧，重量轻，配有皮套保护，方便携带和使用。


应用场景

由于其高灵敏度和多功能性，1109S万用表在低端工业和电子电气维护领域有着广泛的应用。它不仅可以用于简单的测试和噪音测试，还可以进行电池自检和1M高处坠落的防震功能测试，包括但不限于工业维护、实验室测试、教育培训等领域。这些特性使得1109S成为一个既实用又安全的测试工具。


技术规格

直流电压测量：0.1/0.5/2.5/10/250/1000V，精度为±3%（20kΩ/V）。
交流电压测量：10/50/250/1000V，精度为±3%（9kΩ/V）。
直流电流测量：50μA/2.5/25/250mA，精度为±3%（端口电压0.1~0.55V）。
电阻测量：2/20kΩ/20MΩ，精度为±3%（中间值20/200Ω/20kΩ/200Ω）。
分贝测量：-10～+62dB（0dB=1mW、600Ω）。
晶体管放大倍数测试：0~1000（Ωx10量程），精度为±3%。
耐电压测试：6000V AC /分钟。
电池供电：单3干电池 R6P(AA)(1.5V)×2, 6F22(9V)×1。
外形尺寸：150(L)×100(W)×47(D)mm。
重量：约330g（含电池）。


主要功能特点

1、高精度测量：共立1109S能够提供精确的测量结果，满足各种精密测量需求。
2、多种测量功能：除了基本的电压、电流和电阻测量外，还可能包括电容、频率等其他电气参数的测量功能。
3、便携设计：作为一款小型万用表，共立1109S便于携带，适合现场作业和移动测量。
4、安全性能：符合国际安全标准IEC61010-1 CAT.III 600V，确保使用者的安全。


1109S万用表与其他类型万用表相比，其独特之处在哪：

1、日本共立1109S万用表作为一款指针式万用表，其独特之处在于结合了传统指针式万用表的直观读数优势和现代数字万用表的多功能性。相较于其他类型的万用表，1109S具有以下几个显著特点：
2、直观的指针读数：1109S采用指针式显示，能够直接通过指针位置快速读取测量值，这对于习惯于传统指针式万用表的用户来说更加直观和便捷。
3、高分辨率和精确度：1109S能够提供高分辨率的测量结果，这对于需要精细调整或精确测量的场合尤为有用。
4、多功能性：虽然是指针式万用表，1109S仍然集成了多种测量功能，如直流电压、交流电压、电阻等，甚至具备hFE、LI、LV测试机能，这使得它在多功能性方面与某些数字万用表相当。
5、安全设计：1109S在设计上考虑到了安全性，其输出端口在测量AC电压时可以切断DC部分，减少误操作的风险，并且配备了熔断器设计，以防止过载造成的损害。
6、耐用性：1109S的设计注重耐用性，能够承受高达6000V AC/min的耐电压，适合在恶劣的环境中使用。
7、便携性：1109S的外形小巧，重量轻，配有皮套保护，方便携带和使用。


在选择购买日本共立1109S时，您需要考虑以下几个关键因素：

一、技术规格：
1、1109S是一款指针式万用表，具有DC20kΩ/V的高灵敏度。
2、它配备了镜面刻度，便于进行精确读数。
3、提供保险丝及二极管过载保护，但需注意15A AC量程除外。
4、在测量AC电流时，输出端能够消除DC部分，确保测量准确性。
5、输入端口与测试线的设计保证了操作的安全性.
二、性能参数：
1109S的精确度如下：
1、直流电压：0.1/0.5/2.5/10/50/250/1000V，最大刻度值的±3%。
2、交流电压：10/50/250/1000V，最大刻度值的±3%。
3、直流电流：50μA/2.5/25/250mA，最大刻度值的±3%。
4、交流电流：15A，最大刻度值的±3%。
5、电阻：2/20kΩ/20MΩ，最大刻度值的±3%。
6、分贝：-10～+62dB。
7、HFE：0～1000（Ω×10量程），最大刻度值的±3%。
8、耐电压：6000V AC /分钟.
三、附加特性：
1、1109S使用两节AA（R6P）电池和一节9V（6F22）电池供电；
2、其外形尺寸为150（L）×100（W）×47（D）mm，重量约330g（含电池）；
3、附带的附件包括测试线和保险丝，以及使用说明书。

日本共立1109S万用表是一款高性能的测试工具，它结合了高灵敏度、多功能性和安全性，使其成为工业和电子电气维护领域的理想选择之一。它还配备了一些特殊功能，如在测量交流电压时能够切断直流部分的输出，以及熔断器设计来保护设备免受过载损害。 此外，它还有一个镜面刻度，方便用户更精确地读取数据。通过精确的测量和可靠的性能，1109S帮助用户高效地完成各种测试任务。
