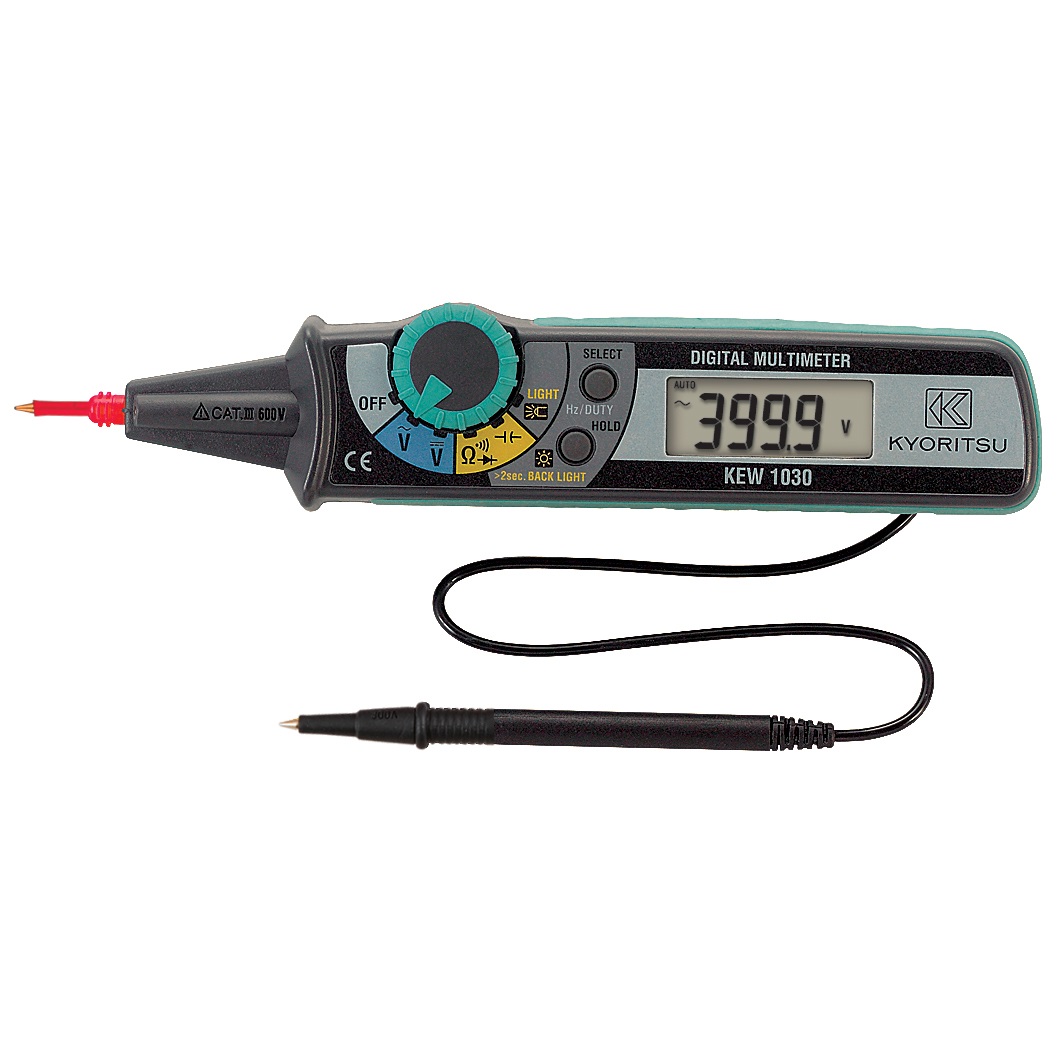

日本共立1030笔式万用表是一款集多种功能于一身的便携式电气测试工具，其设计旨在满足现代工程师和技术人员在现场测试和故障诊断中的多样化需求。

技术特点

1、紧凑玲珑型设计：1030笔式万用表采用紧凑的设计，体积轻巧，便于携带，适合在狭小空间或户外作业时使用；
2、双注塑防震外壳：外壳采用双注塑工艺，增强了抗震和耐冲击能力，有效保护内部元件，延长使用寿命；
3、内置式试电笔功能：无需额外携带试电笔，即可检测交直流电压的存在位置，提高了工作效率；
4、宽范围频率测量：能够测量5Hz至200kHz的频率范围，满足不同电子电路的测试需求；
5、自动关机功能：为了节约能源，该万用表配备了自动关机功能，在一段时间无操作后会自动关闭，延长电池寿命；
6、安全保护措施：设计符合IEC61010-1 CAT.III 600V的安全标准，确保使用者在高电压环境下的安全。


功能优势

1、一键测量AC/DC电压：简化了操作流程，使得测量电压变得更加快捷方便；
2、一键锁定保存功能：允许用户快速保存测量结果，便于后续分析或报告编写；
3、测试线可调节：测试线设计具有抗震性和抗冲击性，适应恶劣的工作环境；
4、人性化设计：波段开关单手操作，符合人体工程学设计，提高了操作舒适度。


主要功能

1、 直流电压测量：具有5个自动量程，范围从400mV至600V，精度为±0.8%rdg±5dgt（400mV～400V）和±1.0%rdg±5dgt（600V）。
2、 交流电压测量：同样有4个自动量程，范围从4V至600V，精度为±1.3%rdg±5dgt（4/40V）和±1.6%rdg±5dgt（400/600V）。
3、电阻测量：提供6个自动量程，范围从400Ω至40MΩ，精度为±1.0%rdg±5dgt（400Ω～4MΩ）和±2.5%rdg±5dgt（40MΩ）。
4、二极管测试：通过施加约0.3～1.5V的电压，如果导通电阻小于120Ω，则蜂鸣器会发出声音。
5、电容测量：具有5个自动量程，范围从50nF至100μF，精度为±3.5%rdg±10dgt（50nF）和±4.5%rdg±5dgt（100μF）。
6、频率测量：范围从5Hz至200kHz，精度为±0.1%rdg±5dgt（测试输入：1.5Vrms以上）。
7、占空比测量：范围从0.1%至99.9%，精度为±2.5%rdg±5dgt（脉冲宽度，脉冲周期）。
8、数据保留：允许用户保存测试值，以便后续查看。
9、电池剩余警告：当电池电压降至约2.4V±0.2V时，会发出警告提示。
10、自动关机功能：如果30分钟内没有操作，万用表将自动关闭以节省电量。
此外，该万用表还具有一些附加功能，如照明功能（类似手电筒），以及符合安全标准IEC61010-1 CAT.III 600V的设计，以确保使用者的安全。


如何正确使用日本共立1030笔式万用表进行基本测量

一、准备阶段
在使用日本共立1030笔式万用表之前，首先确保你已经阅读并理解了其使用说明书。这款万用表通常具有紧凑、玲珑的设计，便于携带和操作。确保你熟悉其各个按钮和功能，包括档位切换、测试导线的放置位置以及自动关机功能等。
二、测量步骤
1、选择适当的档位：根据你要测量的电气参数（如电压、电流或电阻），选择相应的档位。如果不确定准确的档位，可以先选择一个较高的档位进行初步测量，然后逐步降低档位直到获得稳定的读数。
2、连接测试导线：将红色测试导线插入“VΩmA”或“10A”插座（取决于你正在测量的是电压还是电流），黑色测试导线插入“COM”插座。确保测试导线连接牢固，避免松动导致错误的测量结果。
3、进行测量：将测试导线的探头分别接触到待测量的电路或元件上。如果是测量电压，确保探头接触到电路的两端；如果是测量电流，则将探头串联到电路中。观察万用表的显示屏，记录下测量结果。
4、读取和记录数据：在确认测量结果稳定后，记录下数值。如果需要多次测量，可以重复上述步骤以获取平均值或进行误差分析。
三、注意事项
1、在测量过程中，始终保持安全意识，避免触电或损坏设备。
2、如果测量结果异常或超出预期范围，请立即停止测量，检查电路或设备是否存在问题。
3、使用完毕后，记得将测试导线收回到万用表内部，并关闭电源，以延长设备的使用寿命。
以上步骤是基于一般的万用表使用方法，具体操作可能会根据实际情况有所不同。因此，在使用日本共立1030笔式万用表之前，务必仔细阅读并遵循其使用说明书中的指导。


在选择购买日本共立1030笔式万用表时应考虑哪些因素？

1、性能指标：确保万用表的技术参数满足您的需求，例如测量范围、精度、分辨率等。根据搜索结果，共立1030笔式万用表具有双注塑(震)、波段开关，单手易于操作，以及自动关机功能等特点。
2、安全标准：检查万用表是否符合国际安全标准，例如IEC61010-1:2001 CAT.II 600V，这对于确保使用者的安全至关重要。
3、便携性：由于共立1030笔式万用表设计紧凑，玲珑型，便于携带，这对于经常需要外出工作的专业人士来说是非常方便的。
4、附加功能：考虑万用表是否具备额外的功能，如内置式试电笔功能，这可以在不携带其他工具的情况下检测电压的存在位置。
5、品牌信誉：了解共立品牌的市场声誉和用户评价，这可以帮助您评估产品的可靠性和售后服务质量。
故在选择购买日本共立1030笔式万用表时，您应该综合考虑其性能、安全性、便携性、附加功能以及品牌信誉等因素，以确保选购到适合您需求的高质量产品。


实际应用场景

1、电气维护：在电气设备的日常维护和故障排查中，1030笔式万用表可以迅速准确地定位问题，提高维修效率；
2、电子制造：在电子组件的生产过程中，该万用表可以用来测试电路板的电压和频率，确保产品质量；
3、教育培训：在电气工程和电子工程的教学中，1030笔式万用表是一种实用的教学辅助工具，帮助学生理解电气测试的基本原理和技巧。

日本共立1030笔式万用表凭借其出色的设计和丰富的功能，成为了电气测试领域的重要工具，无论是在工业生产还是教育培训中，都发挥着重要的作用。
