守护安全从电磁开关测试开始！文章来源于Tonghui同惠
研究背景Research background
电磁开关，是一种利用电磁力来控制电路通断的装置，它结合了电磁铁和开关的功能，通过电磁铁线圈的通电和断电，实现对开关触点的控制，从而实现电路的接通或断开，在断开状态下，开关两端应该完全绝缘的。
绝缘电阻测试是评估电气设备绝缘性能的重要手段，在没有磁场干扰的情况下，能够准确反映磁性开关的绝缘状态，确保其在使用过程中不会因为绝缘不良而引发电气事故，保障人员和设备的安全。
1、客户情况
一家从事电气机械的厂家，需要在没有外部磁场干扰的情况下，测试电磁开关断开状态下本身绝缘结构的电阻值，以评估其绝缘性能。
2、测试要求
在100VDC的情况下，测试该电磁开关的绝缘值，该器件的绝缘值在10GΩ以上。
1、短时间得到测试值；
2、测试精度要高，带分选功能；
3、上限要到1015以上。
3、解决方案
①在研发过程中，为了验证产品或部件的性能，特别是其绝缘性能的最大上限，我们必须进行严格的测试，因此，测试仪器的精度和可靠性至关重要。同惠推荐使用TH2690H高阻计+TH26076B绝缘电阻测试盒来进行绝缘上限的测试。

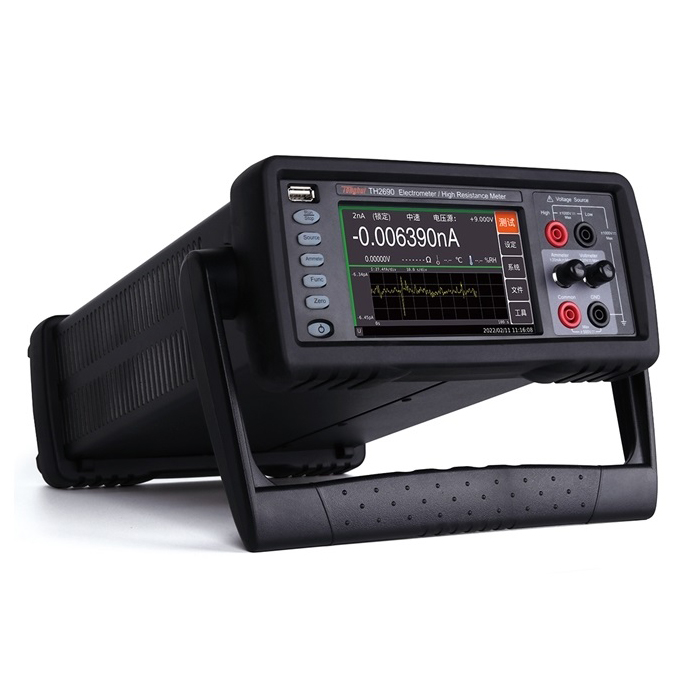

TH2690H高阻计测量分辨率为6½位，内置的±1000V电压源支持测量高达1000PΩ(1018Ω)的电阻，配合TH26076B绝缘电阻测试盒，可在屏蔽状态下得到更稳定和更准确的测试结果，适用于研发进行产品绝缘上限验证。
②考虑到在高效的生产线上，我们需要迅速而准确地获取测试值以确保生产效率和产品质量，推荐使用TH2683B绝缘电阻测试仪。它具备大电流短时间充电的特性，能够迅速将容性器件充满电并得出准确的测试结果。
TH2683B绝缘电阻测试范围：100kΩ - 5TΩ、 测试电压范围：1 - 500V，适用于生产线上判断下限。
4、经验与总结
同惠电子始终专注于为客户提供全面可靠的电气解决方案，通过精密仪器确保设备安全，加强电气安全，持续创新以满足客户全方位需求。
