为什么我手中的钳形表的电流测量不准确？钳形表测得的电流值与逆变器上显示的值有很大不同？遇到这类问题，可以先判断钳形表是否真的合适？

随着工业环境的扩大和对节能、降耗和生产效率的要求，变频器、整流器、变频器等设备的使用越来越多，实际的电波形也越来越多样化或引入高频噪声。因此，如果您需要在现场对此类设备进行精确测量，那么您选择的钳形表有两个关键因素：真有效值和低通滤波。可以说，如果需要对变频或复杂信号进行测试，只有具有低通滤波的真有效值钳位表才是“真有效值”的真正值。



如果我使用不是真 RMS 的表，测试结果会非常偏斜吗？答案是肯定的。

如果在变频环境中使用非真RMS测试结果，偏差可能高达30%，这将直接影响工程师对设备运行状态的正确判断。其原因是两种器件的计算原理不同，根据正弦波原理重新校准了非真有效值的钳位表，即平均响应，将测得的算术平均读数乘以显示读数的1.1倍。真正的 RMS （T-RMS） 基于傅里叶变换，它将复数波形分解为基波和谐波，以分别计算 RMS 值，然后叠加。

仪表类型	测量原理	标准正弦波	方波	单相二极管整流器	三相二极管整流器M	其他复杂波形(含有基波、谐波等)
平均值	基于正弦波原理重新校正，测得值x1.1倍后作为显示读数	准确	偏高	偏小	偏小	不准确
真有效值	基于傅里叶变换将复杂波形拆分成基波、谐波分别计算有效值再叠加	准确	准确	准确	准确	准确

如何判断钳形表是否真的是有效值？

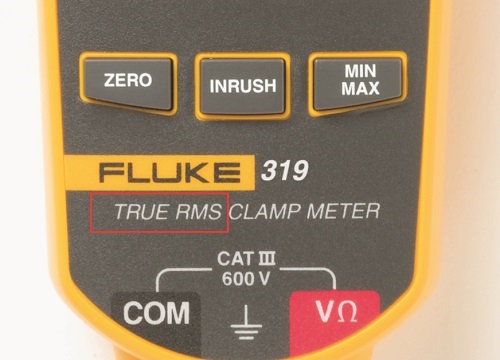

您可以注意到，真 RMS 钳形表的主体通常带有 TRUE RMS 或 T-RMS 字样。



福禄克 319 AC/DC 真有效值低通滤波钳形表

交直流电流：1000A

交直流电压 600V

具有内置低通滤波功能的真有效值

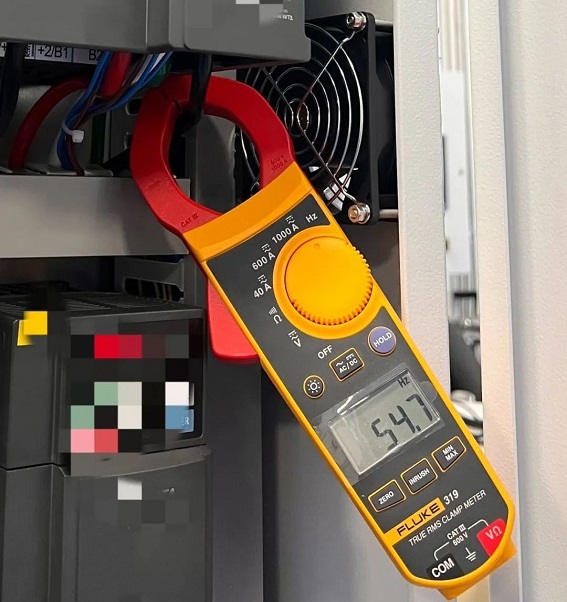

电阻、开/关、频率测试



浪涌启动电流测试

福禄克 317/319 真 RMS AC/DC 数字钳形表/电流表

绝缘性能是否良好

绝缘性能好不好也是电气设备安装调试过程中非常关注的重要指标。

测试痛点：

常规的机械振动台需要匀速旋转，成对运行，测试一组数据需要1-2分钟，使用后需要手动放电很危险。



解决方案：

福禄克F1508 1000V绝缘电阻测试仪，一键自动加压测试仅需5秒，遥控笔设计单人即可轻松操作，测试完成后自动放电更安全。

除了判断绝缘性能外，F1508还可用于等电位电阻测试，例如设备外壳之间或金属部分与地线之间。测试前，先使用蓝零校正功能，将笔短路至零，消除笔内阻后再进行测试。

Fluke1508 1000V 绝缘电阻测试仪

50、100、250、500、1000V 电压范围

10GΩ绝缘电阻范围

交直流电压600V测试

PI DAR测试功能

等电位电阻函数

数据记录和比较
文章来源于福禄克FLUKE，小编温度校验仪为您整理汇报分享，如需要技术交流请联系我们专业客服。谢谢您！
