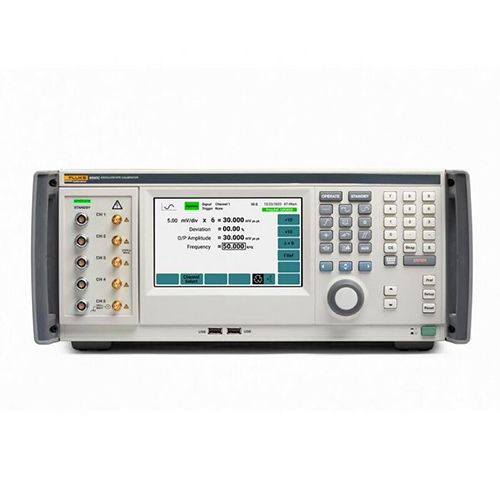

Fluke9500C高性能示波器校准器

时间:2024-04-10 点击：次分类:技术文章

2024年新品发布Fluke9500C高性能示波器校准器，它的英文名称是Fluke9500C High-Performance Oscilloscope Calibrator，福禄克 9500C以卓越的性能和自动化彻底改变示波器校准。在传统测试校准领域里，示波器校准需要大量的时间、专业知识和设备，通常涉及复杂的操作员交互和频繁的导线切换，尤其是对于多通道仪器。许多自动化系统仍然需要大量的手动输入，这增加了复杂性。此外，示波器技术的快速发展需要持续投资，以跟上不断发展的性能标准。Fluke9500C示波器校准工作站从根本上改变了这种动态。

使用9500C进行高效、有效且可扩展的校准

Fluke9500C是唯一一款市售的多通道示波器校准系统，可提供免提、全自动和准确的校准，可满足各种需求和预算。其前瞻性设计确保了与未来升级的兼容性，无需不断再投资即可满足新出现的需求。

创新的福禄克9540C主动头技术™，实现无与伦比的性能

9540C有源头是Fluke9500C的核心部件，体现了我们对推进示波器校准的奉献精神。该技术使9500C能够提供高达4GHz的均平正弦波和精确控制的脉冲边沿，为校准性能树立了新标准。与传统校准器不同，9500C的有源头技术™允许在 4.44 mV 和 3.1V 之间调节输出幅度，确保在所有灵敏度范围内对示波器放大器进行全面测试。

Fluke9500C主要亮点

一、多通道同时输出：

消除了引线变换和复杂信号多路复用的需要,大幅提高校准效率

二、全自动化

配合MET/CAL®自动校准软件，即使是最复杂的多通道示波器，也可以实现完全免手工校准

三、持续可升级性

使用旨在适应未来技术进步的系统保护您的投资

四、Active Head Technology有源信号头技术

精准信号直达示波器输入端，免除导线引起的畸变影响。用有源信号头（ActiveHead）将校准波形直接传输到示波器的输入端，无需额外的电缆。

五、高性能校准

高达4GHz的稳幅正弦波和125ps快沿满足当前和未来高性能示波器的校准需求

Fluke9500C的主要优点：

全自动：即使是最复杂的多通道示波器，也能实现完全免提校准。

持续可升级性：通过旨在适应未来技术进步的系统保护您的投资。

同步多通道输出：无需更换引线和复杂的信号多路复用，提高效率。

高性能校准：电平正弦波高达 4 GHz，边沿速度高达 70 ps，可满足当前和未来高性能示波器的校准需求。

有源磁头技术™：直接在示波器输入端生成校准信号，确保波形精度，消除对引线引起的像差的疑虑。

Fluke9500C不仅仅是一个校准工具;这是对精度、效率和未来准备的投资，体现了现代示波器校准技术的巅峰之作。

Fluke9500C示波器校准器：校准自动化的范式转变

在许多校准实验室中，自动化示波器校准代表着生产力的重大飞跃。传统上，这个过程需要熟练的操作员花费大量时间来执行重复性任务。虽然半自动化或部分自动化解决方案提供了一些缓解，但它们往往会引入自己的一系列复杂性。

适应示波器技术的发展

近年来，示波器已从简单的双通道仪器发展到复杂的四通道设备。校准这些高级仪器通常涉及在不同通道之间移动校准信号，这在传统上需要手动调整电缆。这种方法，特别是对于高性能仪器，由于电缆和连接器的处理，可能会引入测量不确定性。开关矩阵是信号路由的替代方法，可能会导致信号反射和路径差异等问题，从而影响校准精度。

9500C的创新主动头和全自动化

Fluke9500C通过其创新的主动式云台提供真正的全自动化，有效地解决了这些挑战。在9500C系统中，全面示波器校准所需的所有信号都由可拆卸磁头生成，这些磁头远程连接到校准器主机。这些磁头直接与示波器输入接口，无需额外的布线。控制和波形切换由主机无缝管理，该过程发生在磁头内，距离示波器输入和放大器仅几毫米。每个9500C主机最多可控制 5 个磁头，从而能够通过外部触发器校准 4 通道示波器。这种设计确保所有必需的信号都得到提供、控制和切换，而无需操作员干预或外部开关机制。

福禄克示波器校准器9500C的主要特点：

无缝全自动化：消除手动任务，显著提高实验室生产力。

先进的有源头技术：确保将信号直接准确地传递到示波器。

同步多通道校准：减少校准每个通道所涉及的时间和复杂性。

最小的测量不确定度：避免了通常与手动电缆处理和开关矩阵相关的误差。

多功能性和效率：能够以最少的操作员输入校准现代多通道示波器。

Fluke9500C代表了示波器校准技术的革命性进步，集效率、精度和用户友好性于一身。它证明了福禄克校准致力于推进校准领域，并确保实验室能够跟上示波器技术不断变化的需求。

Fluke9500C示波器校准器的完整功能

垂直和水平偏转带宽：

9500C通过快速回地边沿检查示波器垂直偏转/采集放大器的脉冲响应和带宽，提供 4.44 mV 至 3.1 V 的幅度以及 70 ps、150 ps 或 500 ps 的上升/下降时间。

高达 210 V pk-pk 的高级边沿可评估输入衰减器的动态性能。

电平正弦波高达 4 GHz，幅度范围为 4.44 mV 至 5.56 V pk-pk 至 50Ω，可直接校准示波器带宽，包括 Z 轴和水平偏转带宽。

双正弦波输出有助于校准示波器的触发灵敏度和其他功能，这些功能通常需要在连接电缆中安装分路器。

垂直挠度增益：

直流电平和方波从10 Hz到100 kHz，最高可调至220 V，具有5位幅度分辨率，直流精度为0.025%，方波精度为0.05%，足以校准12位数字化和14位插值示波器的垂直偏转范围。

9500C在施加高压之前检查示波器的输入阻抗，以保护 50Ω 输入端接。

自动切换至 50Ω 输出阻抗时，可在高达 5.56 V 的幅度下实现相同的波形。

时基精度：

定时标记涵盖每格 0.2 ns 至 50 s 的时基范围校准，有四种样式可供选择，并可选择突出显示每 10 个标记，以增强模拟和数字存储示波器的可见性。

方块和脉冲标记用于校准时基抖动，由高稳定性晶体基准支持，提供± 0.25 ppm 的定时精度。

辅助校准功能：

9500C的辅助功能可校准其他校准器经常忽略的其他示波器功能：

直流和方波电流高达 100 mA，用于校准电流探头。

用于测试电视同步分隔符功能的复合视频信号。

线性斜坡，用于校准触发电平标记和检查DSO是否缺少位。

大电流脉冲（5 V 至 20 V），用于测试 50Ω 端接器保护。

零偏移，用于精确对准脉冲边沿，评估多通道示波器中的通道延迟。

AUX IN 用于将外部校准波形路由到有源头的 BNC/SMA 连接器。

电阻和电容功能，用于直接测量示波器输入阻抗。

短路/开路输出，用于测试示波器输入漏电流。

MET/CAL® Plus 校准管理软件

完全自动化链条的最后一个环节是软件。9500B 示波器校准器可与福禄克校准公司强大的基于 IEEE-488 （GPIB）的 MET/CAL Plus 自动校准管理软件配合使用。在允许您自动执行校准过程的同时，MET/CAL 还记录结果、管理校准库存，并允许您开发新的示波器校准程序。该软件在 Microsoft Windows® 下运行并支持多用户网络，实现了符合 ISO 9000 标准的可追溯性、自定义证书和报告生成以及高级程序编程等高级功能。其结果是更高的工作量吞吐量、更好的校准一致性、最大限度的人为错误以及更少的操作员培训要求 - 简而言之，以更低的成本实现更高质量的校准。

金牌支持计划

为了跟上快速变化的示波器市场，福禄克校准不断编写新的校准程序。只需一次性支付低成本（低于编写三到四个 DSO 示波器校准程序的成本），您可以购买我们的 MET/SUPPORT 金牌软件支持计划，该计划使您可以访问福禄克软件支持团队在未来 12 个月内编写的每个新程序。按照目前的性能，每年有超过 100 个新的示波器校准程序。而且您不必请求更新或等待交付;我们编写的每个新程序都可以从我们的网站下载。除了免费程序库外，您还将获得 60 天的优先支持，以帮助您启动并运行 MET/SUPPORT Gold。您还可以选择购买我们的 MET/SUPPORT Gold 计划，该计划为您提供各种优势，包括从我们的网站下载新程序甚至获得自定义书面程序的机会。如果您所需的示波器校准程序不可用，并且您快速需要它，我们可以以极具竞争力的价格为您编写，作为我们快速程序编写方案的一部分。
